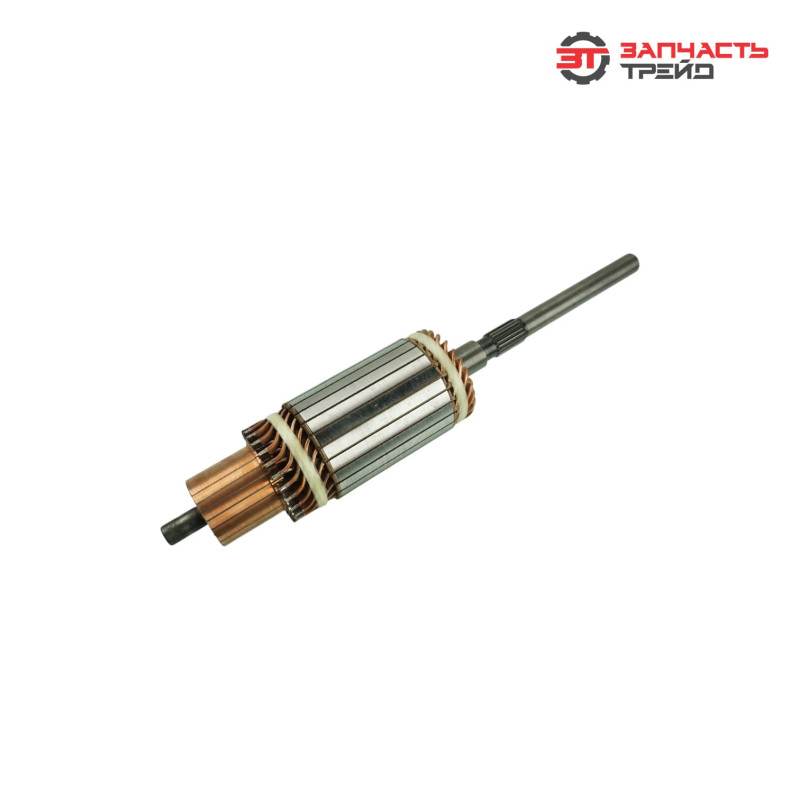

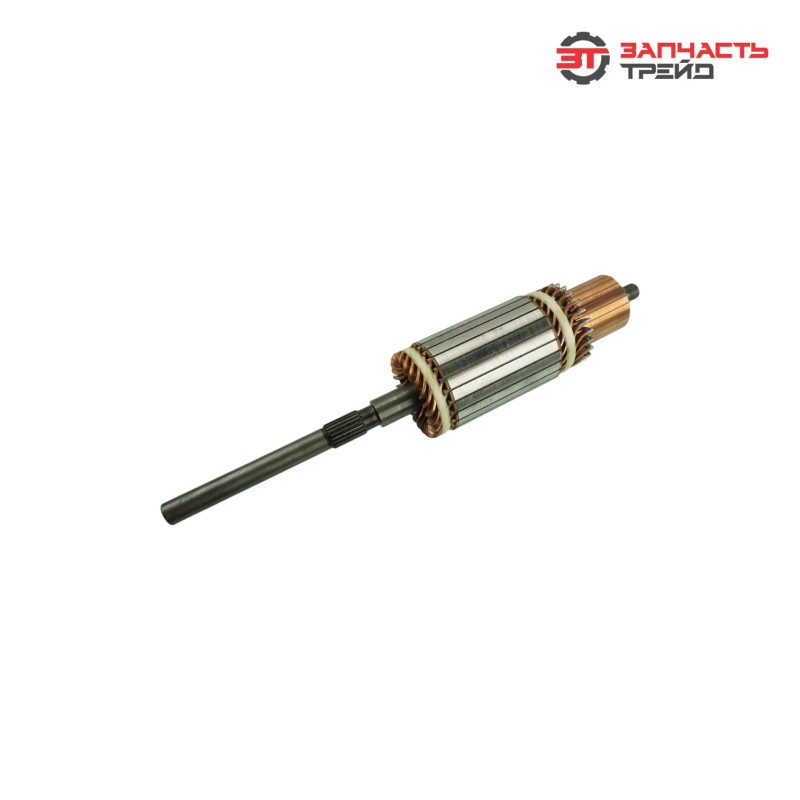

Якорь стартера СТ142-3708-200 (на стартеры СТ142Б2-3708, СТ142Т-3708, СТ142Т-3708-10, 3002.3708, 3202.3708, 3212.3708) (24В) (РБ, БАТЭ)

Описание (назначение)

Якорь стартера СТ142‑3708‑200 — сменный компонент стартера для техники с бортовой сетью 24 В. Преобразует электрическую энергию в механическую, обеспечивая вращение вала и запуск двигателя. Совместим с рядом стартеров семейства СТ142 и аналогами.

Преимущества

* точное соответствие заводским параметрам стартеров СТ142;
* стабильная работа в широком температурном диапазоне;
* высокая износостойкость коллектора и контактных колец;
* сбалансированная конструкция — снижает вибрацию и нагрузку на подшипники;
* устойчивость к перепадам напряжения в бортовой сети;
* антикоррозийное покрытие металлических элементов;
* надёжное соединение с бендиксом и маховиком;
* долговечность при интенсивной эксплуатации в тяжёлых условиях;
* совместимость с оригинальной конструкцией стартеров;
* простота установки без дополнительной доработки.

Характеристики и артикулы аналогов

* артикул: СТ142‑3708‑200;
* напряжение: 24 В;
* производитель: БАТЭ (Республика Беларусь);
* тип: якорь стартера;
* материал обмотки: медь с термостойкой изоляцией;
* материал вала: легированная сталь;
* диаметр коллектора: 48 мм;
* длина якоря: 260 мм;
* аналоги: СТ142‑3708‑200‑10, СТ142.3708200, 02.408, 466496025.

Функция

Якорь выполняет следующие задачи:
* преобразует электрический ток от аккумулятора в механическое вращение;
* передаёт крутящий момент на бендикс и далее — на маховик двигателя;
* обеспечивает надёжный запуск двигателя в различных условиях эксплуатации;
* поддерживает стабильную частоту вращения для успешного зацепления с венцом маховика;
* снижает пусковые токи за счёт оптимальной конструкции обмотки;
* минимизирует искрение на коллекторе благодаря точной геометрии ламелей;
* сохраняет работоспособность при кратковременных перегрузках в цепи стартера.

Конструктивные особенности

* вал из легированной стали — высокая прочность и износостойкость;
* медная обмотка с термостойкой изоляцией — устойчивость к перегреву и коротким замыканиям;
* коллектор с медными ламелями — надёжный контакт с щётками, минимальное искрение;
* проточенная поверхность коллектора — обеспечивает равномерное прилегание щёток;
* балансировка якоря — снижает вибрацию, продлевает срок службы подшипников;
* антикоррозийное покрытие — защищает от воздействия влаги и агрессивных сред;
* точная посадка подшипников — гарантирует плавное вращение без люфтов;
* усиленная изоляция обмотки — предотвращает межвитковые замыкания;
* оптимизированная геометрия зубьев шестерни — обеспечивает плавное зацепление с бендиксом.

Применяемость

Якорь СТ142‑3708‑200 подходит для:
* стартеров: СТ142Б2‑3708 (для КАМАЗ), СТ142Т‑3708, СТ142Т‑3708‑10 (для двигателей ЯМЗ‑236, ЯМЗ‑238, ЯМЗ‑7511), 3002.3708, 3202.3708 (для комбайнов «Нива»), 3212.3708 (для комбайнов «Дон» с двигателем СМД);
* грузовиков: КАМАЗ (4310, 53212, 5410, 5511, 6520), УРАЛ (4320, 5557), ЗИЛ (133Г40, 133Д42);
* автобусов: ЛАЗ (4207), ЛИАЗ;
* спецтехники: автокраны «Ивановец», «Клинцы» на шасси КАМАЗ;
* комбайнов: РСМ, «Нива», «Дон» (с двигателями СМД‑15, СМД‑18, СМД‑23, СМД‑31);
* другой техники с двигателями ЯМЗ‑236, ЯМЗ‑238, ЯМЗ‑7511 и бортовой сетью 24 В.

Причины износа

* длительный срок эксплуатации без технического обслуживания;
* загрязнение коллектора и щёточного узла — приводит к повышенному искрению и перегреву;
* износ подшипников якоря — вызывает биение и неравномерное вращение;
* межвитковое замыкание в обмотке — возникает из‑за повреждения изоляции;
* коррозия контактных поверхностей коллектора — увеличивает сопротивление и снижает мощность;
* механические повреждения вала или зубьев шестерни при ударе или неправильной установке;
* перегрев обмотки из‑за частых и длительных попыток запуска двигателя;
* окисление ламелей коллектора из‑за воздействия влаги или агрессивных сред;
* нарушение регулировки зазора между щётками и коллектором;
* использование некачественного аккумулятора с нестабильным напряжением;
* вибрация и ударные нагрузки при работе на неровных поверхностях.

Признаки износа

* затруднённый запуск двигателя — стартер крутит медленно или с рывками;
* посторонние шумы (скрежет, стук) при работе стартера — указывают на износ подшипников или зубьев;
* искрение в районе щёточного узла — признак износа коллектора или щёток;
* запах гари при попытке запуска — свидетельствует о перегреве обмотки или замыкании;
* отсутствие вращения якоря при включении стартера — возможно межвитковое замыкание или обрыв цепи;
* повышенный нагрев корпуса стартера после нескольких попыток запуска;
* неравномерное вращение якоря — проявляется как рывки или провалы в работе;
* видимый износ ламелей коллектора при осмотре — неравномерное истирание, сколы, подгорание;
* люфт вала якоря — ощущается при покачивании бендикса;
* снижение мощности стартера при полностью заряженном аккумуляторе.

Производитель

Изготовитель — ОАО «БАТЭ» (Борисовский завод автотракторного электрооборудования), Республика Беларусь. Продукция завода:
* производится по оригинальной технической документации для стартеров семейства СТ142;
* проходит многоступенчатый контроль качества (проверка геометрии вала, баланса якоря, изоляции обмотки, состояния коллектора);
* сертифицирована для использования на грузовой и сельхозтехнике постсоветского пространства;
* соответствует требованиям по вибростойкости, пыле- и влагозащите;
* поставляется как на сборочные конвейеры (КАМАЗ, УРАЛ, ЗИЛ), так и на рынок запчастей;
* имеет официальную гарантию от производителя;
* зарекомендовала себя как надёжный компонент стартера, проверенный многолетней эксплуатацией в тяжёлых условиях (низкие температуры, высокая запылённость, вибрация, перепады напряжения).

Вес

* около 5,9 кг.

Габариты упаковки

* приблизительно 480 × 100 × 100 мм.
