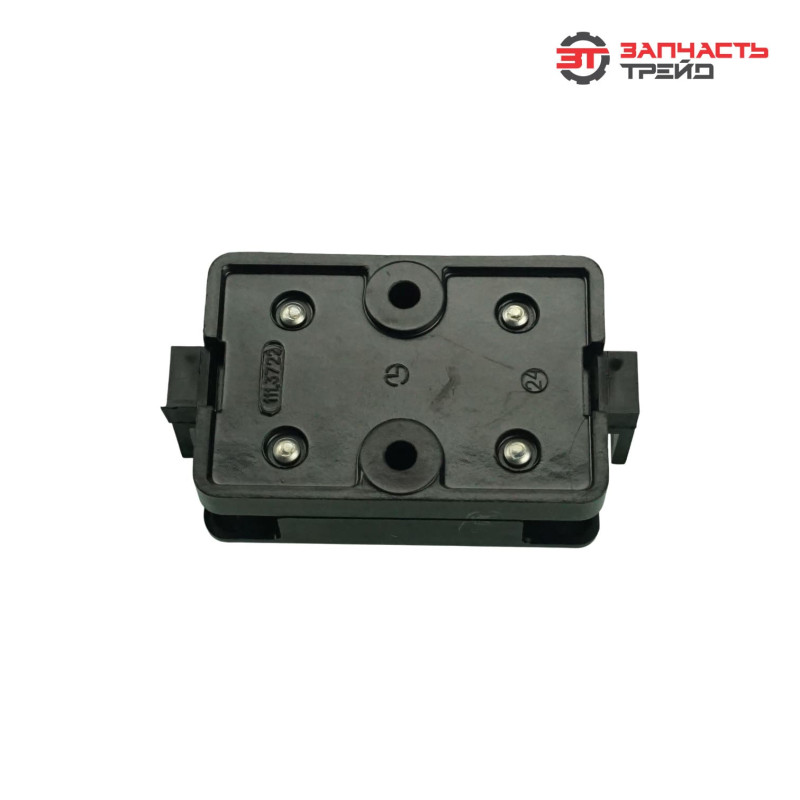

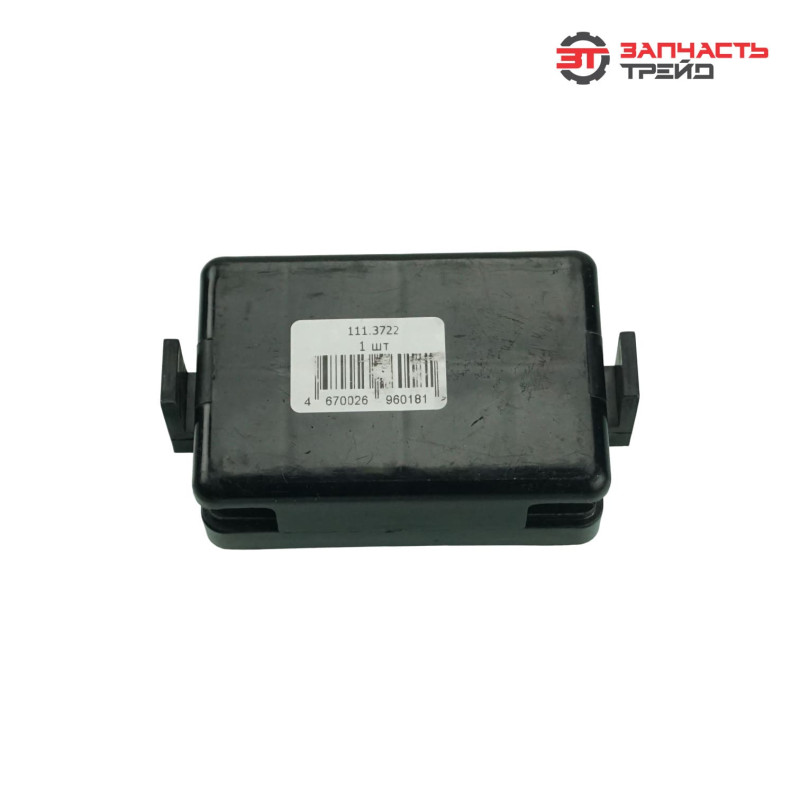

Блок предохранителей 111.3722 (КАМАЗ, МАЗ, ГАЗ) (РФ, г. Лысково ЛЭТЗ)

Описание (назначение)

Блок предохранителей 111.3722 производства ЛЭТЗ (г. Лысково, РФ) — компонент электрооборудования грузовых автомобилей и спецтехники, обеспечивающий защиту электрических цепей от перегрузок и коротких замыканий. Устройство объединяет предохранители в едином корпусе, позволяя централизованно контролировать и защищать различные системы машины: освещение, сигнализацию, стартер, отопители, системы управления двигателем, дополнительное оборудование и т. д. При превышении допустимого тока плавкая вставка предохранителя перегорает, разрывая цепь и предотвращая повреждение проводки и подключённых устройств.

Тип

Модульный блок предохранителей для грузовой и специальной техники (КАМАЗ, МАЗ, ГАЗ и аналогов). От стандартных аналогов отличается:
* повышенной устойчивостью к вибрации и ударным нагрузкам — выдерживает тряску при движении по неровным дорогам;
* защитой от пыли, влаги и агрессивных сред — устойчив к грязи, перепадам температур, маслам, топливу и другим техническим жидкостям;
* стандартизированными посадочными местами — совместим с типовыми плавкими вставками;
* простотой обслуживания — позволяет быстро заменять предохранители без демонтажа всего блока;
* надёжным креплением — сохраняет фиксацию при вибрации;
* широким диапазоном рабочих напряжений — подходит для бортовой сети 12–24 В.

Характеристики и артикулы аналогов

* модель: 111.3722;
* производитель: ЛЭТЗ, г. Лысково, РФ;
* номинальное напряжение: 12–24 В;
* количество предохранителей: 2;
* номинальный ток предохранителей: 30 А и 60 А (в зависимости от цепи);
* тип предохранителей: плавкие пластинчатые вставки, крепятся винтами;
* степень защиты: IP54 (защита от пыли и брызг воды);
* материал корпуса: термостойкий пластик, устойчивый к маслам и ГСМ;
* температурный диапазон эксплуатации: от −40 до +85;
* способ монтажа: на панель или кронштейн (винтовое крепление);
* аналоги: ПР‑111, БПР‑2М7, 111.3722000, 111.3722005.

Функция

Блок выполняет следующие задачи:
* защищает электрические цепи от перегрузок и коротких замыканий;
* предотвращает возгорание проводки и повреждение электрооборудования;
* позволяет быстро определить неисправную цепь по перегоревшему предохранителю;
* обеспечивает централизованный доступ к предохранителям для их замены и обслуживания;
* разделяет питание на отдельные контуры (освещение, стартер, датчики, системы управления, дополнительное оборудование и т. д.);
* стабилизирует работу электросистемы за счёт отсечения аварийных участков;
* снижает риск выхода из строя электронных блоков управления (ЭБУ) при скачках напряжения;
* повышает безопасность эксплуатации техники — минимизирует вероятность возгорания из‑за неисправности электропроводки.

Конструктивные особенности

* прочный термостойкий корпус — устойчив к высоким температурам, маслам, ГСМ и ультрафиолету;
* герметичные разъёмы — защищают внутренние компоненты от пыли и влаги;
* чёткая маркировка цепей на корпусе — упрощает идентификацию защищаемых контуров;
* винтовые клеммы для подключения проводов — обеспечивают надёжное крепление и совместимость с кабелями разного сечения;
* виброустойчивое крепление — сохраняет надёжность фиксации при работе на неровных поверхностях;
* конструкция с винтовым креплением предохранителей — гарантирует надёжный контакт и лёгкость замены вставок;
* защита от неправильного подключения — исключает установку предохранителей в неверной полярности;
* компактные габариты — удобны для монтажа в ограниченном пространстве кабины или моторного отсека;
* усиленные контактные группы — выдерживают длительные нагрузки без перегрева.

Применяемость

Блок 111.3722 подходит для:
* автомобилей: КАМАЗ всех модификаций, МАЗ всех модификаций, ГАЗ (ГАЗель, «Соболь», «Бизнес», Next и др.);
* спецтехники на базе КАМАЗ и МАЗ;
* автобусов: ЛАЗ‑695М, ЛАЗ‑697Н, ЛАЗ‑698, ЛАЗ‑699 и др.;
* тракторов: Т‑150, Т‑155, Т‑157, Т‑158, ЛТЗ‑145, МТЗ‑142, Т‑250;
* комбайнов: «Дон», ЯСК‑70, КСКУ‑6;
* скреперов: ДЗ‑150.

Причины износа

* перегрузка электрических цепей — частые срабатывания предохранителей сокращают ресурс контактов;
* короткое замыкание в проводке — вызывает термическое повреждение клемм и корпуса;
* окисление контактов из‑за влаги или агрессивных сред — увеличивает сопротивление и приводит к перегреву;
* вибрация и удары при работе техники — ослабляют крепление и расшатывают разъёмы;
* перегрев блока из‑за установки предохранителей завышенного номинала — деформирует пластик и оплавляет клеммы;
* попадание масла, топлива или технических жидкостей на корпус — разрушает изоляцию и вызывает коррозию контактов;
* естественный износ пружинных контактов — снижает упругость и ухудшает проводимость;
* воздействие УФ‑излучения и перепадов температур — приводит к старению пластика и появлению трещин;
* неквалифицированный ремонт или замена предохранителей — может повредить клеммы при грубой установке;
* загрязнение внутренних полостей — накапливает пыль, грязь и металлическую стружку, вызывая утечки тока.

Признаки износа

* частое перегорание предохранителей без видимых причин — указывает на скрытые замыкания или перегрузку;
* нагрев корпуса блока при работе — признак плохого контакта или перегрузки;
* искрение или запах гари в районе блока — свидетельствует об окислении клемм или коротком замыкании;
* ненадёжное крепление предохранителей — проявляется как люфт или выпадение вставок из гнёзд;
* трещины или оплавления на корпусе — результат перегрева или механического повреждения;
* коррозия или окисление клемм — ухудшает проводимость и вызывает падение напряжения в цепях;
* отсутствие реакции защищаемого оборудования при включении — говорит об обрыве цепи из‑за повреждения контактов блока;
* нестабильная работа приборов (мигание фар, сбои электроники) — вызвана плохим контактом в блоке;
* видимые следы подгорания на контактах или проводах — указывают на термическое повреждение из‑за перегрузки;
* затруднённый доступ к предохранителям из‑за деформации корпуса — следствие нарушения геометрии деталей.

Производитель

Изготовитель — ЛЭТЗ (Лысковский электротехнический завод), г. Лысково, Российская Федерация. Завод специализируется на выпуске электрооборудования и комплектующих для грузовой и сельхозтехники. Продукция:
* производится по технической документации для КАМАЗ, МАЗ, ГАЗ и аналогичной техники;
* проходит многоступенчатый контроль качества (проверка изоляции, контактов, герметичности);
* сертифицирована для использования на грузовиках и спецтехнике российского и постсоветского производства;
* соответствует требованиям по вибростойкости, пыле- и влагозащите;
* поставляется как на сборочные конвейеры, так и на рынок запчастей;
* имеет гарантию от производителя (обычно 1 год).

Альтернативные производители
* ОАО «Автоэлектроарматура» (г. Витебск, Беларусь);
* ЗАО «Завод электротехнического оборудования» (Россия);
* ООО «Электроприбор» (Россия);
* АО «АВАР» (Автоэлектроарматура), Россия.

Вес

* 0,126 кг (126 г).

Габариты упаковки

* приблизительно 70 мм × 25 мм × 20 мм.
