Блок предохранителей БП-11 (РБ, БелТИЗ)

Описание (назначение)

Блок предохранителей БП‑11 производства БелТИЗ (Республика Беларусь) — компонент электрооборудования сельскохозяйственной техники, обеспечивающий защиту электрических цепей от перегрузок и коротких замыканий. Устройство объединяет несколько предохранителей в едином корпусе, позволяя централизованно контролировать и защищать различные системы машины: освещение, сигнализацию, стартер, отопители, навесное оборудование и т. д. При превышении допустимого тока плавкая вставка предохранителя перегорает, разрывая цепь и предотвращая повреждение проводки и подключённых устройств.

Тип

Модульный блок предохранителей для сельхозтехники (тракторов, комбайнов, прицепов, спецтехники). От стандартных аналогов отличается:
• повышенной устойчивостью к вибрации — выдерживает тряску и ударные нагрузки при работе на неровных поверхностях;
• защитой от пыли, влаги и агрессивных сред — устойчив к грязи, перепадам температур, техническим жидкостям;
• стандартизированными посадочными местами — совместим с типовыми плавкими вставками;
• простотой обслуживания — позволяет быстро заменять предохранители без демонтажа всего блока;
• надёжным креплением — сохраняет фиксацию при вибрации;
• широким диапазоном рабочих напряжений — подходит для бортовой сети 12–24 В.

Характеристики и артикулы аналогов

• модель: БП‑11;
• производитель: БелТИЗ, Республика Беларусь;
• номинальное напряжение: 12–24 В;
• количество предохранителей: 2;
• номинальный ток предохранителей: 60 А (2 шт.) или 5–30 А в зависимости от модификации;
• тип предохранителей: плавкие пластинчатые вставки, крепятся винтами;
• степень защиты: IP54 (защита от пыли и брызг воды);
• материал корпуса: термостойкий пластик, устойчивый к маслам и ГСМ;
• температурный диапазон эксплуатации: от −40C до +85C;
• способ монтажа: на панель или кронштейн (винтовое крепление);
• аналоги: БП‑11, 111.3722, 3722.60, 3722.330.

Функции и задачи

• защищает электрические цепи от перегрузок и коротких замыканий;
• предотвращает возгорание проводки и повреждение электрооборудования;
• позволяет быстро определить неисправную цепь по перегоревшему предохранителю;
• обеспечивает централизованный доступ к предохранителям для их замены и обслуживания;
• разделяет питание на отдельные контуры (освещение, стартер, датчики, навесное оборудование и т. д.);
• стабилизирует работу электросистемы за счёт отсечения аварийных участков;
• снижает риск выхода из строя электронных блоков управления (ЭБУ) при скачках напряжения;
• повышает безопасность эксплуатации техники — минимизирует вероятность возгорания из‑за неисправности электропроводки;
• упрощает диагностику неисправностей благодаря чёткой маркировке цепей на корпусе.

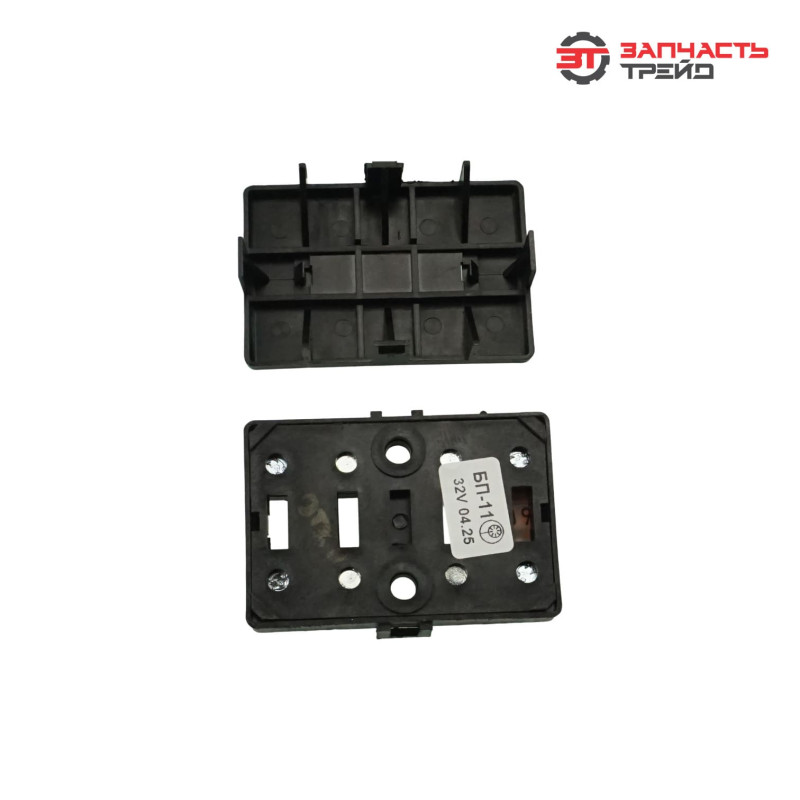

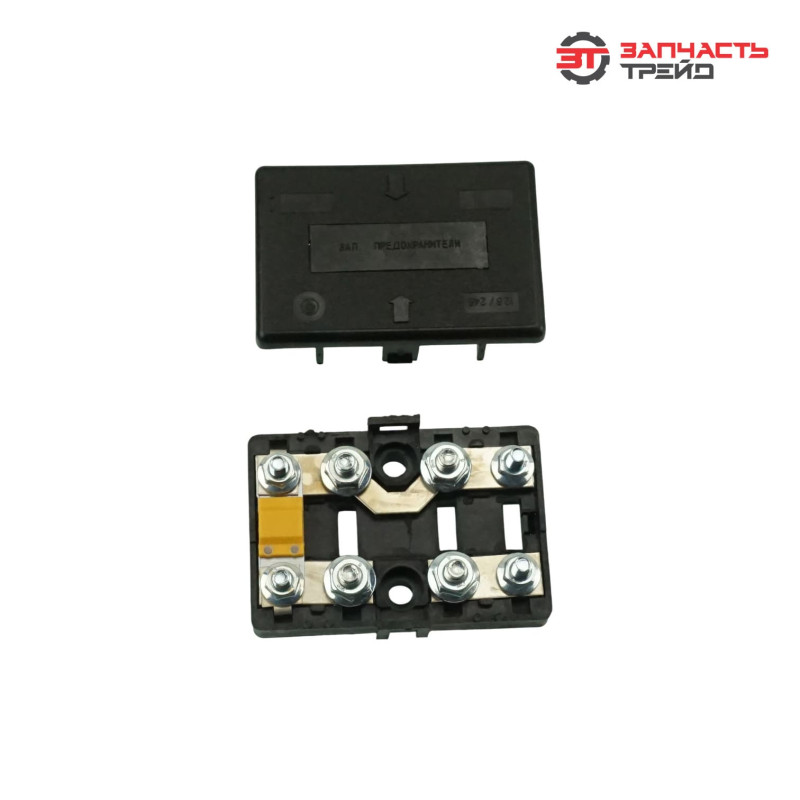

Конструктивные особенности

• прочный термостойкий корпус — устойчив к высоким температурам, маслам, ГСМ и ультрафиолету;
• герметичные разъёмы — защищают внутренние компоненты от пыли и влаги;
• чёткая маркировка цепей на корпусе — упрощает идентификацию защищаемых контуров;
• винтовые клеммы для подключения проводов — обеспечивают надёжное крепление и совместимость с кабелями разного сечения;
• виброустойчивое крепление — сохраняет надёжность фиксации при работе на неровных поверхностях;
• конструкция с винтовым креплением предохранителей — гарантирует надёжный контакт и лёгкость замены вставок;
• защита от неправильного подключения — исключает установку предохранителей в неверной полярности;
• компактные габариты — удобны для монтажа в ограниченном пространстве кабины или моторного отсека.

Применяемость

Блок БП-11 подходит для:
• тракторов: МТЗ-80, МТЗ-82, МТЗ-900, МТЗ-920, МТЗ-1221, МТЗ-1523;
• прицепов: 2 ПТС-4, ПСТ-9;
• комбайнов;
• погрузчиков;
• опрыскивателей;
• кормоуборочных машин;
• спецтехники: Амкодор, МАЗ, КамАЗ, КАЗ.

Причины износа

• перегрузка электрических цепей — частые срабатывания предохранителей сокращают ресурс контактов;
• короткое замыкание в проводке — вызывает термическое повреждение клемм и корпуса;
• окисление контактов из‑за влаги или агрессивных сред — увеличивает сопротивление и приводит к перегреву;
• вибрация и удары при работе техники — ослабляют крепление и расшатывают разъёмы;
• перегрев блока из‑за установки предохранителей завышенного номинала — деформирует пластик и оплавляет клеммы;
• попадание масла, топлива или технических жидкостей на корпус — разрушает изоляцию и вызывает коррозию контактов;
• естественный износ пружинных контактов — снижает упругость и ухудшает проводимость;
• воздействие УФ‑излучения и перепадов температур — приводит к старению пластика и появлению трещин;
• неквалифицированный ремонт или замена предохранителей — может повредить клеммы при грубой установке;
• загрязнение внутренних полостей — накапливает пыль, грязь и металлическую стружку, вызывая утечки тока.

Признаки износа

• частое перегорание предохранителей без видимых причин — указывает на скрытые замыкания или перегрузку;
• нагрев корпуса блока при работе — признак плохого контакта или перегрузки;
• искрение или запах гари в районе блока — свидетельствует об окислении клемм или коротком замыкании;
• ненадёжное крепление предохранителей — проявляется как люфт или выпадение вставок из гнёзд;
• трещины или оплавления на корпусе — результат перегрева или механического повреждения;
• коррозия или окисление клемм — ухудшает проводимость и вызывает падение напряжения в цепях;
• отсутствие реакции защищаемого оборудования при включении — говорит об обрыве цепи из‑за повреждения контактов блока;
• нестабильная работа приборов (мигание фар, сбои электроники) — вызвана плохим контактом в блоке;
• видимые следы подгорания на контактах или проводах — указывают на термическое повреждение из‑за перегрузки;
• затруднённый доступ к предохранителям из‑за деформации корпуса — следствие нарушения геометрии деталей.

Производитель

Изготовитель — БелТИЗ (Белорусский тракторный инструментальный завод), Республика Беларусь. Завод специализируется на выпуске электрооборудования и комплектующих для сельхозтехники. Продукция завода:
• производится строго по технической документации для тракторов МТЗ и аналогичной техники;
• проходит многоступенчатый контроль качества (проверка изоляции, контактов, герметичности);
• сертифицирована для использования на тракторах и комбайнах белорусского и постсоветского производства;
• соответствует требованиям по вибростойкости, пыле- и влагозащите;
• поставляется как на сборочные конвейеры сельхозтехники, так и на рынок запчастей;
• имеет гарантию от производителя (обычно 1 год).

Альтернативные производители

• ОАО «Автоэлектроарматура» (г. Витебск, Беларусь);
• ЗАО «Завод электротехнического оборудования» (Россия);
• ООО «Электроприбор» (Россия).

Вес

• 0,130 кг (130 г).

Габариты упаковки

• приблизительно 80 мм × 50 мм × 30 мм.
