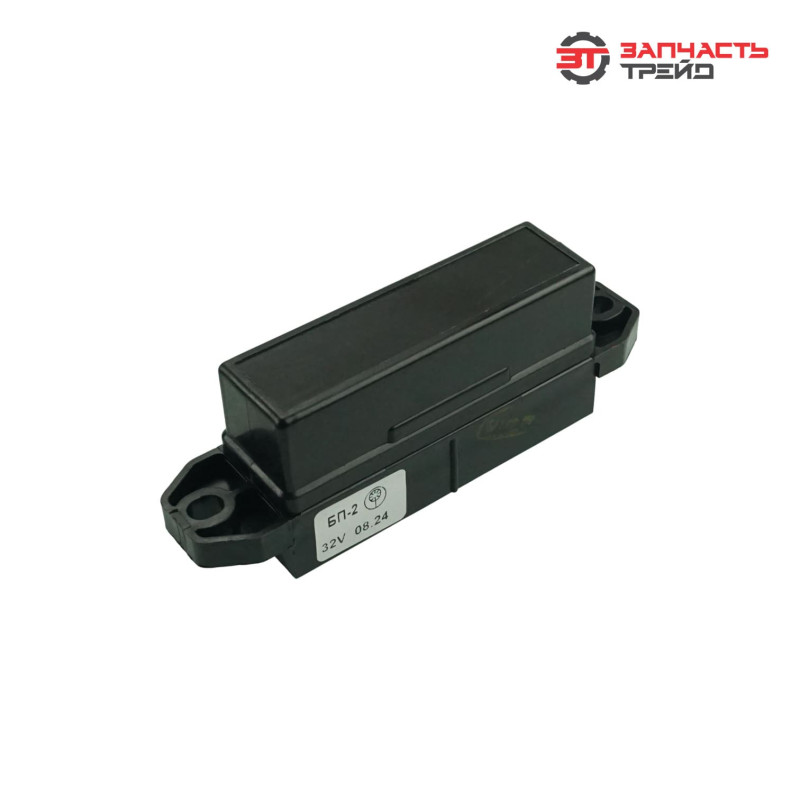

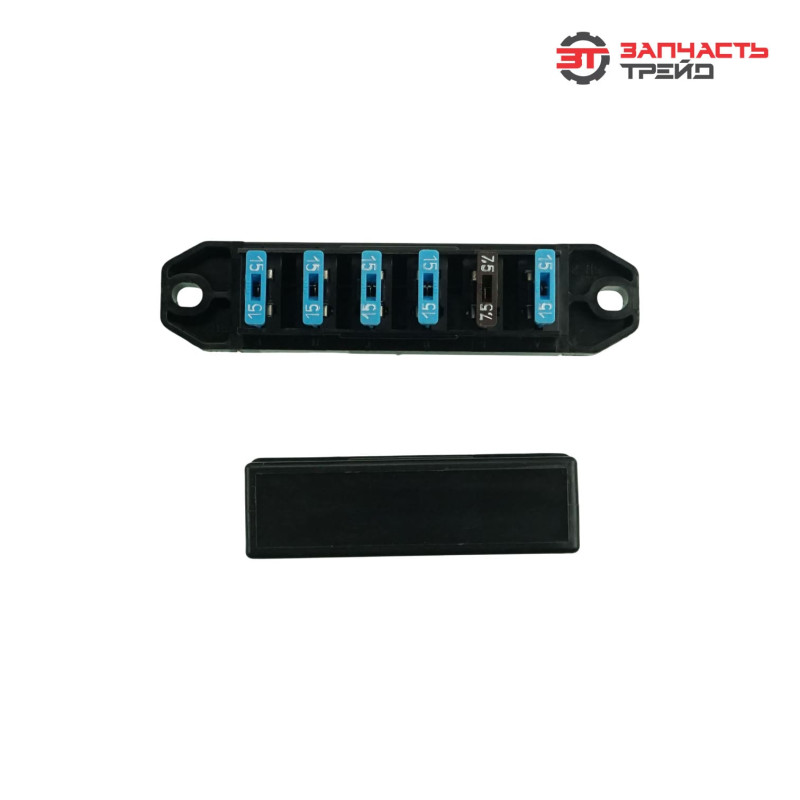

Блок предохранителей БП-2 (РБ, БелТИЗ)

Описание (назначение)

Блок предохранителей БП‑2 производства БелТИЗ (Республика Беларусь) — компонент электрооборудования сельскохозяйственной и специальной техники, обеспечивающий защиту электрических цепей от перегрузок и коротких замыканий. Устройство объединяет несколько предохранителей в едином корпусе, позволяя централизованно контролировать и защищать различные системы машины: освещение, сигнализацию, стартер, отопители, системы управления двигателем, навесное оборудование и т. д. При превышении допустимого тока плавкая вставка предохранителя перегорает, разрывая цепь и предотвращая повреждение проводки и подключённых устройств.

Тип

Модульный блок предохранителей для сельхозтехники и спецтехники (тракторов, комбайнов, погрузчиков и т. п.). От стандартных аналогов отличается:
* повышенной устойчивостью к вибрации — выдерживает тряску и ударные нагрузки при работе на неровных поверхностях;
* защитой от пыли, влаги и агрессивных сред — устойчив к грязи, перепадам температур, маслам, топливу и другим техническим жидкостям;
* стандартизированными посадочными местами — совместим с типовыми плавкими вставками;
* простотой обслуживания — позволяет быстро заменять предохранители без демонтажа всего блока;
* надёжным креплением — сохраняет фиксацию при вибрации;
* широким диапазоном рабочих напряжений — подходит для бортовой сети 12–24 В.

Характеристики и артикулы аналогов

* модель: БП‑2;
* производитель: БелТИЗ, Республика Беларусь;
* номинальное напряжение: 12–24 В;
* количество предохранителей: 6;
* номинальный ток предохранителей: 5–30 А в зависимости от модификации;
* тип предохранителей: плавкие пластинчатые вставки, крепятся винтами;
* степень защиты: IP54 (защита от пыли и брызг воды);
* материал корпуса: термостойкий пластик, устойчивый к маслам и ГСМ;
* температурный диапазон эксплуатации: от −40 до +85;
* способ монтажа: на панель или кронштейн (винтовое крепление);
* аналоги: БП‑11, 111.3722, 3722.60, 3722.330, БП‑2‑01.

Функция

Блок выполняет следующие задачи:
* защищает электрические цепи от перегрузок и коротких замыканий;
* предотвращает возгорание проводки и повреждение электрооборудования;
* позволяет быстро определить неисправную цепь по перегоревшему предохранителю;
* обеспечивает централизованный доступ к предохранителям для их замены и обслуживания;
* разделяет питание на отдельные контуры (освещение, стартер, датчики, навесное оборудование, системы управления и т. д.);
* стабилизирует работу электросистемы за счёт отсечения аварийных участков;
* снижает риск выхода из строя электронных блоков управления (ЭБУ) при скачках напряжения;
* повышает безопасность эксплуатации техники — минимизирует вероятность возгорания из‑за неисправности электропроводки.

Конструктивные особенности

* прочный термостойкий корпус — устойчив к высоким температурам, маслам, ГСМ и ультрафиолету;
* герметичные разъёмы — защищают внутренние компоненты от пыли и влаги;
* чёткая маркировка цепей на корпусе — упрощает идентификацию защищаемых контуров;
* винтовые клеммы для подключения проводов — обеспечивают надёжное крепление и совместимость с кабелями разного сечения;
* виброустойчивое крепление — сохраняет надёжность фиксации при работе на неровных поверхностях;
* конструкция с винтовым креплением предохранителей — гарантирует надёжный контакт и лёгкость замены вставок;
* защита от неправильного подключения — исключает установку предохранителей в неверной полярности;
* компактные габариты — удобны для монтажа в ограниченном пространстве кабины или моторного отсека;
* усиленные контактные группы — выдерживают длительные нагрузки без перегрева.

Применяемость

Блок БП‑2 подходит для:
* тракторов: МТЗ всех модификаций, ЮМЗ, ХТЗ, ВТЗ, Т‑25, Т‑150, Т‑155;
* комбайнов: «Дон», «Вектор», «Акрос», «Нива», «Полесье»;
* погрузчиков: Амкодор всех модификаций;
* опрыскивателей;
* кормоуборочных машин;
* спецтехники: МАЗ, КамАЗ, КАЗ, «Кировец» К‑700/К‑744;
* прицепов и полуприцепов сельскохозяйственного назначения.

Причины износа

* перегрузка электрических цепей — частые срабатывания предохранителей сокращают ресурс контактов;
* короткое замыкание в проводке — вызывает термическое повреждение клемм и корпуса;
* окисление контактов из‑за влаги или агрессивных сред — увеличивает сопротивление и приводит к перегреву;
* вибрация и удары при работе техники — ослабляют крепление и расшатывают разъёмы;
* перегрев блока из‑за установки предохранителей завышенного номинала — деформирует пластик и оплавляет клеммы;
* попадание масла, топлива или технических жидкостей на корпус — разрушает изоляцию и вызывает коррозию контактов;
* естественный износ пружинных контактов — снижает упругость и ухудшает проводимость;
* воздействие УФ‑излучения и перепадов температур — приводит к старению пластика и появлению трещин;
* неквалифицированный ремонт или замена предохранителей — может повредить клеммы при грубой установке;
* загрязнение внутренних полостей — накапливает пыль, грязь и металлическую стружку, вызывая утечки тока.

Признаки износа

* частое перегорание предохранителей без видимых причин — указывает на скрытые замыкания или перегрузку;
* нагрев корпуса блока при работе — признак плохого контакта или перегрузки;
* искрение или запах гари в районе блока — свидетельствует об окислении клемм или коротком замыкании;
* ненадёжное крепление предохранителей — проявляется как люфт или выпадение вставок из гнёзд;
* трещины или оплавления на корпусе — результат перегрева или механического повреждения;
* коррозия или окисление клемм — ухудшает проводимость и вызывает падение напряжения в цепях;
* отсутствие реакции защищаемого оборудования при включении — говорит об обрыве цепи из‑за повреждения контактов блока;
* нестабильная работа приборов (мигание фар, сбои электроники) — вызвана плохим контактом в блоке;
* видимые следы подгорания на контактах или проводах — указывают на термическое повреждение из‑за перегрузки;
* затруднённый доступ к предохранителям из‑за деформации корпуса — следствие нарушения геометрии деталей.

Производитель

Изготовитель — БелТИЗ (Белорусский тракторный инструментальный завод), Республика Беларусь. Завод специализируется на выпуске электрооборудования и комплектующих для сельхозтехники. Продукция завода:
* производится строго по технической документации для тракторов МТЗ и аналогичной техники;
* проходит многоступенчатый контроль качества (проверка изоляции, контактов, герметичности);
* сертифицирована для использования на тракторах и комбайнах белорусского и постсоветского производства;
* соответствует требованиям по вибростойкости, пыле- и влагозащите;
* поставляется как на сборочные конвейеры сельхозтехники, так и на рынок запчастей;
* имеет гарантию от производителя (обычно 1 год).

Альтернативные производители

* ОАО «Автоэлектроарматура» (г. Витебск, Беларусь);
* ЗАО «Завод электротехнического оборудования» (Россия);
* ООО «Электроприбор» (Россия);
* АО «АВАР» (Автоэлектроарматура), Россия.

Вес

* 0,140 кг (140 г).

Габариты упаковки

* приблизительно 135 мм × 45 мм × 50 мм.
