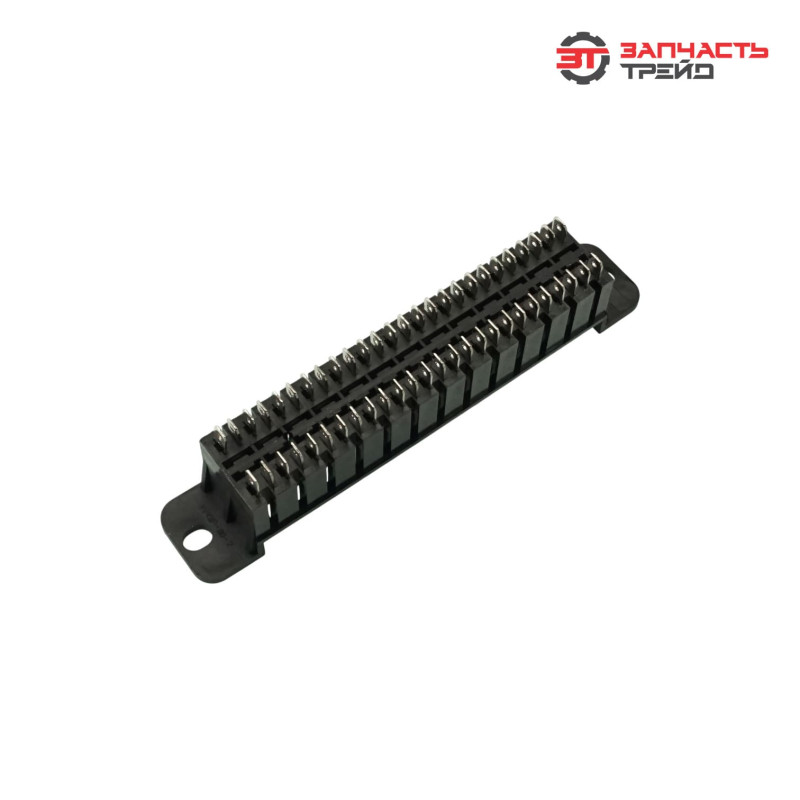

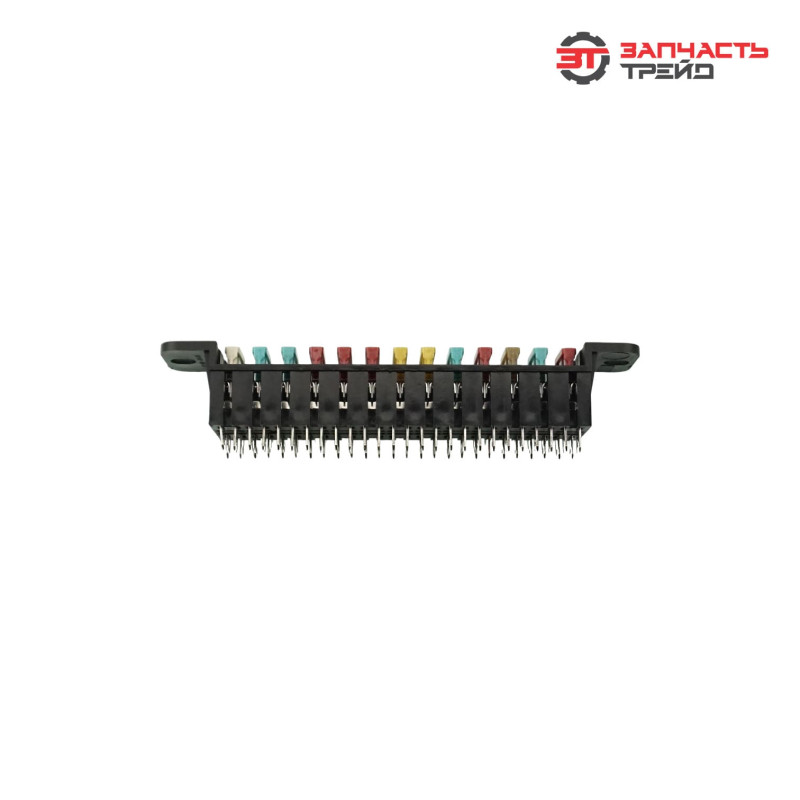

Блок предохранителей 41.3722 медные контакты, 12/24В (ГАЗ, ВАЗ, КАМАЗ) (AVTOELECTRICA)

Описание (назначение)

Блок предохранителей 41.3722 производства AVTOELECTRICA — компонент электрооборудования автомобилей марок ГАЗ, ВАЗ и КАМАЗ, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство объединяет несколько предохранителей в едином корпусе и позволяет централизованно контролировать работу различных систем транспортного средства: освещения, сигнализации, стартера, отопителя, стеклоподъёмников, аудиосистемы и других. Медные контакты обеспечивают низкое электрическое сопротивление и высокую проводимость. При превышении допустимого тока плавкая вставка предохранителя перегорает, разрывая цепь и предотвращая повреждение проводки и подключённых устройств.

Тип

Модульный блок предохранителей для легковых и грузовых автомобилей (ГАЗ, ВАЗ, КАМАЗ и др.). От стандартных аналогов отличается:
* использованием медных контактов — снижает сопротивление и нагрев, повышает проводимость и долговечность;
* совместимостью с бортовой сетью 12 В и 24 В — универсальность применения на разных типах транспорта;
* устойчивостью к вибрации — сохраняет работоспособность при тряске и ударах во время движения;
* защитой от пыли и влаги — устойчив к агрессивным условиям эксплуатации;
* стандартизированными посадочными местами — совместим с типовыми ножевыми предохранителями;
* простотой обслуживания — позволяет быстро заменять предохранители без демонтажа всего блока;
* надёжным креплением — сохраняет фиксацию при длительной эксплуатации.

Характеристики и артикулы аналогов

* модель: 41.3722;
* производитель: AVTOELECTRICA;
* номинальное напряжение: 12–24 В;
* количество предохранителей: 6–8 (в зависимости от модификации);
* номинальный ток предохранителей: 5–30 А (в зависимости от защищаемой цепи);
* тип предохранителей: плавкие вставки ножевого типа;
* материал контактов: медь;
* степень защиты: IP54 (защита от пыли и брызг воды);
* материал корпуса: ударопрочный термостойкий пластик;
* температурный диапазон эксплуатации: от -40C до +85С;
* способ монтажа: на панель или кронштейн (винтовое крепление);
* аналоги: 41.3722‑01, 111.3722, 3722.60, 3722.330, БП‑1, 41.3722‑02.

Функция

Блок выполняет следующие задачи:
* защищает электрические цепи от перегрузок и коротких замыканий;
* предотвращает возгорание проводки и выход из строя электрооборудования;
* позволяет быстро выявить неисправную цепь по перегоревшему предохранителю;
* обеспечивает удобный доступ к предохранителям для их замены и обслуживания;
* разделяет питание на отдельные контуры (освещение, стартер, стеклоподъёмники, аудиосистема, отопитель и т. д.);
* стабилизирует работу электросистемы за счёт отключения аварийных участков;
* снижает риск повреждения электронных блоков управления (ЭБУ) при скачках напряжения;
* повышает безопасность эксплуатации автомобиля — минимизирует вероятность возгорания из‑за неисправности электропроводки;
* упрощает диагностику неисправностей благодаря чёткой маркировке защищаемых цепей.

Конструктивные особенности

* прочный ударопрочный корпус — устойчив к механическим повреждениям, высоким температурам и агрессивным средам;
* медные контакты — обеспечивают низкое сопротивление, высокую проводимость и устойчивость к окислению;
* герметичные разъёмы — защищают внутренние компоненты от пыли, влаги и грязи;
* чёткая маркировка цепей на корпусе — упрощает идентификацию защищаемых контуров;
* винтовые клеммы для подключения проводов — обеспечивают надёжный контакт и совместимость с кабелями разного сечения;
* виброустойчивое крепление — сохраняет надёжность фиксации при тряске и ударах;
* конструкция с ножевыми предохранителями — гарантирует быстрый монтаж и демонтаж вставок;
* защита от неправильного подключения — исключает установку предохранителей в неверной полярности;
* компактные габариты — удобны для монтажа в ограниченном пространстве салона или моторного отсека;
* прозрачный защитный колпачок (в некоторых модификациях) — позволяет визуально контролировать состояние предохранителей без разборки.

Применяемость

Блок 41.3722 подходит для:
* легковых автомобилей: ВАЗ‑2101–2107, ВАЗ‑2108–2115, ВАЗ‑2121 «Нива», ВАЗ‑2170 «Приора», ВАЗ‑2190 «Гранта», Lada Kalina, Lada Granta, Lada Vesta;
* грузовиков: ГАЗ‑3307, ГАЗ‑3309, ГАЗ‑53, ГАЗ‑66, ГАЗон Next, ГАЗель (всех модификаций), Соболь, Валдай;
* автобусов: ПАЗ, КАвЗ;
* спецтехники на базе ГАЗ и КАМАЗ;
* коммерческих автомобилей;
* грузовиков КАМАЗ (всех модификаций с бортовой сетью 12 В и 24 В).

Причины износа

* перегрузка электрических цепей — частые срабатывания предохранителей сокращают ресурс контактов;
* короткое замыкание в проводке — вызывает термическое повреждение клемм и корпуса;
* окисление контактов из‑за влаги или агрессивных сред — увеличивает сопротивление и приводит к перегреву;
* вибрация и удары при работе техники — ослабляют крепление и расшатывают разъёмы;
* перегрев блока из‑за установки предохранителей завышенного номинала — деформирует пластик и оплавляет клеммы;
* попадание масла, топлива или технических жидкостей на корпус — разрушает изоляцию и вызывает коррозию контактов;
* естественный износ пружинных контактов — снижает упругость и ухудшает проводимость;
* воздействие УФ‑излучения и перепадов температур — приводит к старению пластика и появлению трещин;
* неквалифицированный ремонт или замена предохранителей — может повредить клеммы при грубой установке;
* загрязнение внутренних полостей — накапливает пыль, грязь и металлическую стружку, вызывая утечки тока.

Признаки износа

* частое перегорание предохранителей без видимых причин — указывает на скрытые замыкания или перегрузку;
* нагрев корпуса блока при работе — признак плохого контакта или перегрузки;
* искрение или запах гари в районе блока — свидетельствует об окислении клемм или коротком замыкании;
* ненадёжное крепление предохранителей — проявляется как люфт или выпадение вставок из гнёзд;
* трещины или оплавления на корпусе — результат перегрева или механического повреждения;
* коррозия или окисление клемм — ухудшает проводимость и вызывает падение напряжения в цепях;
* отсутствие реакции защищаемого оборудования при включении — говорит об обрыве цепи из‑за повреждения контактов блока;
* нестабильная работа приборов (мигание фар, сбои электроники) — вызвана плохим контактом в блоке;
* видимые следы подгорания на контактах или проводах — указывают на термическое повреждение из‑за перегрузки;
* затруднённый доступ к предохранителям из‑за деформации корпуса — следствие нарушения геометрии деталей.

Производитель

Изготовитель — AVTOELECTRICA. Компания специализируется на выпуске электрооборудования и комплектующих для автомобильной техники. Продукция проходит многоступенчатый контроль качества, сертифицирована для использования на легковых и грузовых автомобилях российского производства, поставляется как на сборочные конвейеры, так и на рынок запчастей.

Альтернативные производители

* ОАО «Автоэлектроарматура» (г. Витебск, Беларусь);
* ЗАО «Завод электротехнического оборудования» (Россия);
* ООО «Электроприбор» (Россия);
* АО «АВАР» (Автоэлектроарматура), Россия;
* «Энергомаш» (Россия).

Вес

* 0,220 кг (220 г).

Габариты упаковки

* приблизительно 180 мм × 100 мм × 60 мм.
