Амортизатор вала рулевого 70-3401077-Б (Китай) (МТЗ-80/82, МТЗ-1221, ЮМЗ)

Описание

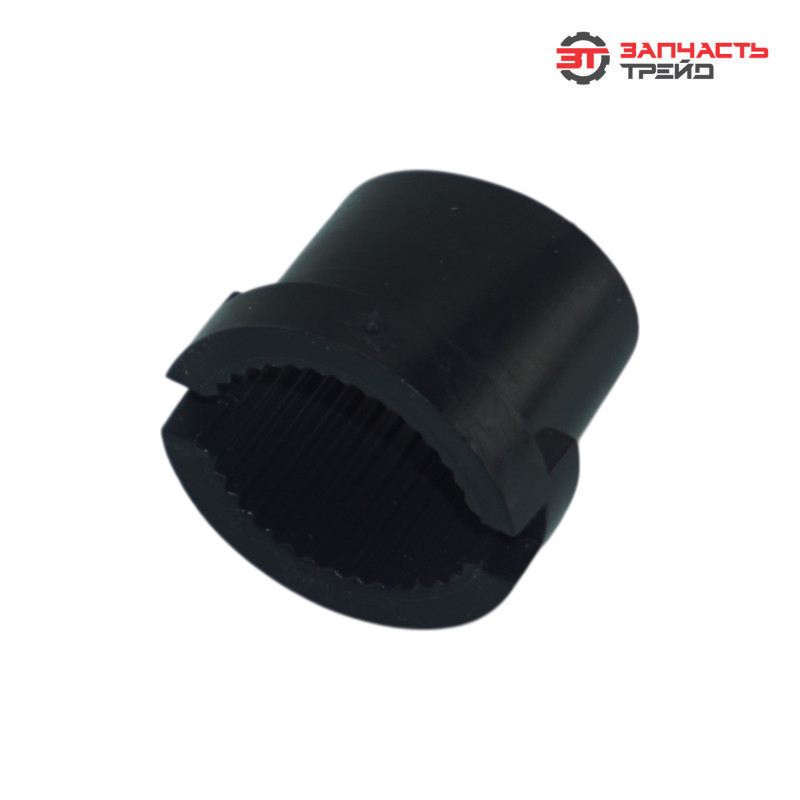

Амортизатор вала рулевого 70‑3401077‑Б — элемент рулевого управления тракторов МТЗ‑80/82, МТЗ‑1221 и ЮМЗ. Деталь представляет собой резиновую демпферную втулку с монтажными элементами, предназначенную для установки на промежуточный вал рулевой колонки. Основная задача — гашение вибраций и ударных нагрузок, передаваемых от колёс и ходовой части на рулевое колесо. Амортизатор снижает утомляемость оператора и повышает комфорт управления, а также защищает компоненты рулевого механизма от преждевременного износа.

Функции и задачи

• гашение вибраций, возникающих при движении по неровной поверхности и передающихся на рулевое колесо;
• снижение ударных нагрузок на рулевой механизм при наезде на препятствия;
• компенсация небольших люфтов в соединениях рулевого вала;
• защита деталей рулевого управления от усталостных повреждений из‑за циклических нагрузок;
• повышение комфорта оператора за счёт смягчения толчков и колебаний на руле;
• стабилизация работы рулевого управления в условиях тяжёлой эксплуатации (полевые работы, бездорожье);
• продление срока службы смежных узлов рулевого механизма (вала, шарниров, редуктора).

Характеристики и артикулы аналогов

• модель: 70-3401077-Б;
• производитель: Китай;
• материал: резина повышенной износостойкости с армирующими элементами;
• наличие посадочного места под капроновую втулку: да;
• способ установки: напрессовывание на промежуточный вал рулевой колонки;
• температурный диапазон эксплуатации: от −40 до +80;
• аналоги: 70-3401077 (оригинальный вариант), 70-3401077-А (модификация с усиленным корпусом), артикул 223148900 (производитель «РусьТех‑Комплект»).

Конструктивное исполнение и конструктивные особенности

• резиновая основа — основной демпфирующий элемент, поглощает вибрации и удары;
• металлические обоймы или фланцы — обеспечивают жёсткое крепление амортизатора на валу и в посадочном месте;
• посадочное место под капроновую втулку — позволяет организовать плавное вращение промежуточного вала без трения металла о металл;
• армирующие элементы внутри резины — повышают прочность и долговечность при циклических нагрузках;
• антикоррозионное покрытие металлических частей — защита от воздействия влаги, грязи и технических жидкостей;
• точная геометрия посадочных поверхностей — гарантирует плотную посадку без люфтов;
• устойчивость к воздействию масел и топлив — сохранение свойств при контакте с техническими жидкостями.

Место в механизме, и способ взаимодействия с другими элементами

Амортизатор устанавливается на промежуточном валу рулевой колонки между рулевым колесом и редуктором. Взаимодействие с элементами рулевого механизма:
• напрессовывается на промежуточный вал — фиксирует положение и передаёт крутящий момент;
• через капроновую втулку обеспечивает свободное вращение вала без трения;
• поглощает вибрации и удары, идущие от колёс через рулевой привод и редуктор;
• компенсирует небольшие перекосы и несоосности в соединениях вала;
• разгружает рулевой редуктор и шарниры от динамических нагрузок, продлевая их ресурс.

На какой технике применяется и в каких узлах устанавливается

Применяется на:
• тракторах: МТЗ‑80, МТЗ‑82, МТЗ‑1221, ЮМЗ‑6 и их модификациях;
• спецтехнике на базе этих тракторов: погрузчиках, коммунальных машинах, агрегатах с рулевым управлением.
Устанавливается в узлах:
• рулевая колонка (на промежуточном валу между рулевым колесом и редуктором);
• привод рулевого управления с механическим или гидрообъёмным усилителем;
• система передачи крутящего момента от руля к редуктору.

Причины износа

• длительная эксплуатация в условиях повышенных вибраций (работа на неровных полях, бездорожье);
• воздействие агрессивных сред (масла, топливо, технические жидкости, дорожная химия) — старение и растрескивание резины;
• перегрев при интенсивной работе или недостаточной вентиляции зоны установки — потеря эластичности резины;
• механические повреждения при монтаже/демонтаже (царапины, надрывы, перекосы);
• естественное старение резины — снижение демпфирующих свойств со временем даже при умеренной нагрузке.

Признаки износа

• повышенная вибрация рулевого колеса при движении, особенно на неровностях;
• стуки и посторонние звуки в рулевой колонке при повороте руля или наезде на препятствие;
• увеличенный люфт рулевого колеса — заметное «свободное» перемещение до начала поворота колёс;
• неравномерное усилие на руле — рывки или заедания при вращении;
• видимые повреждения амортизатора: трещины, разрывы резины, отслоение от металлических обойм.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
