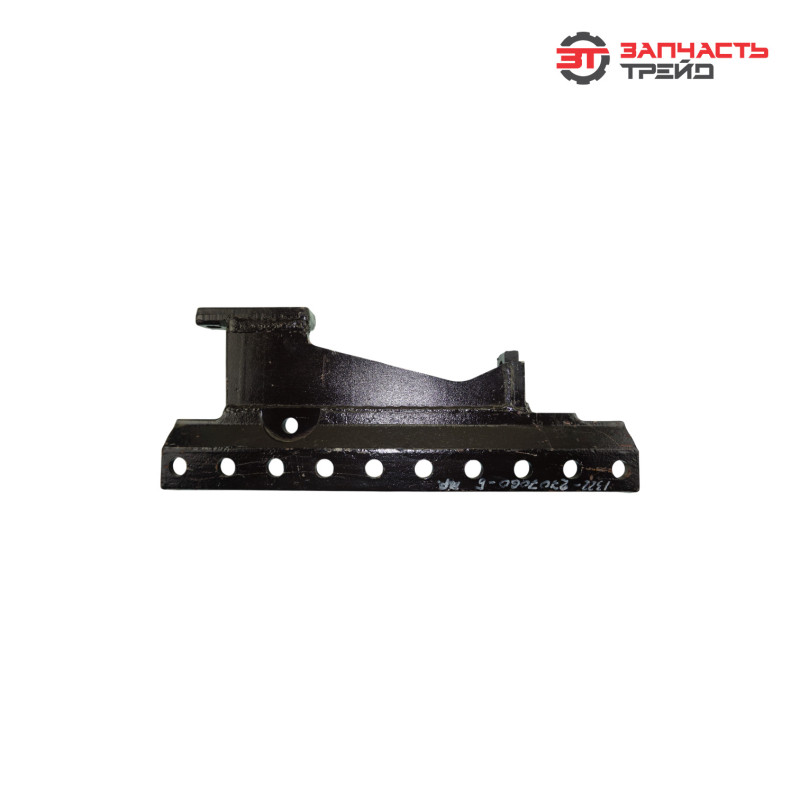

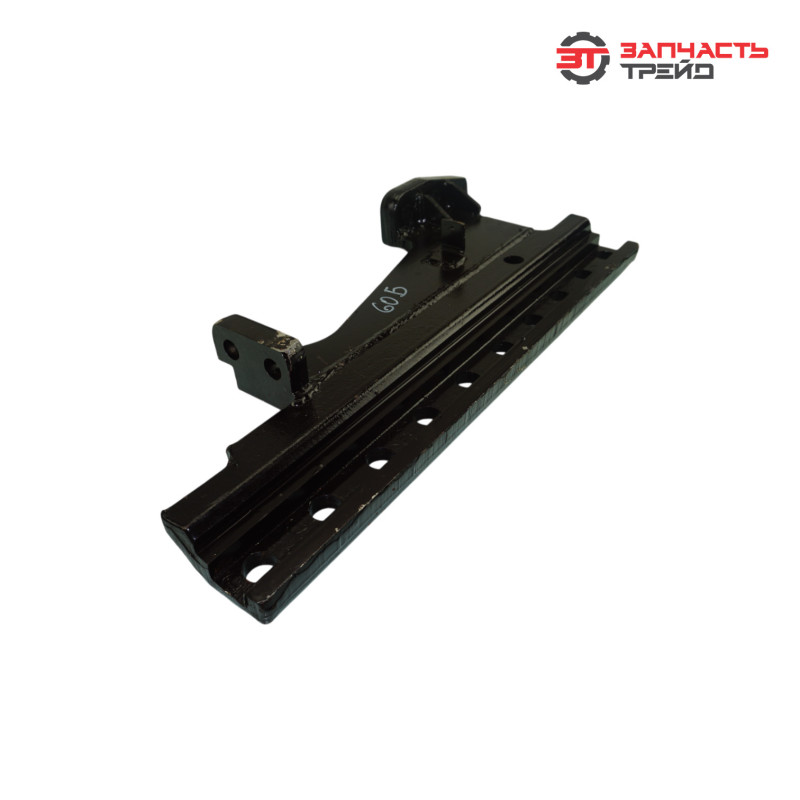

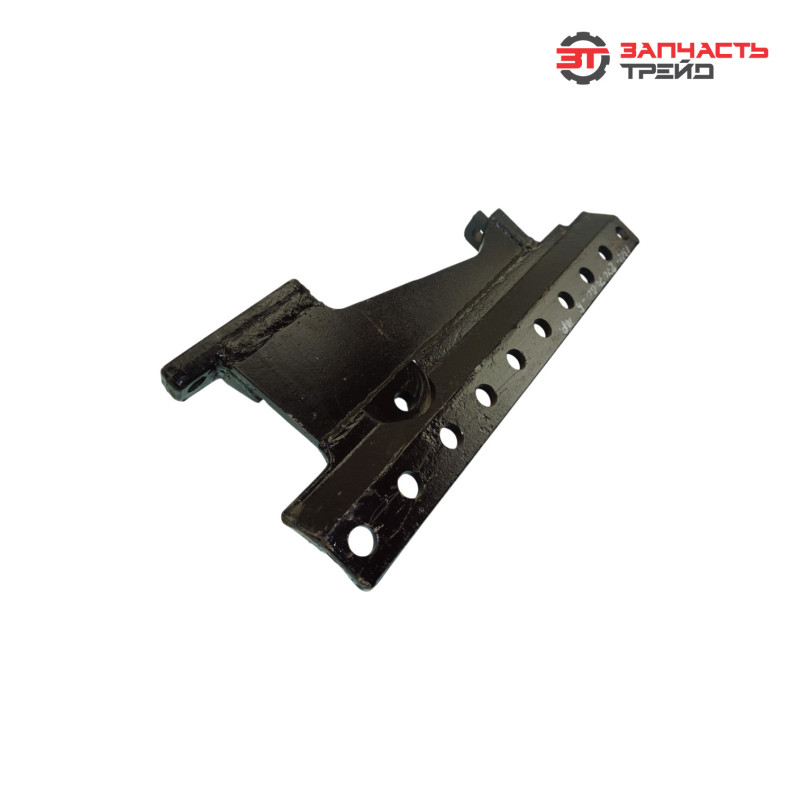

Боковина тягово-сцепного устройства СВАРНАЯ 1322-2707060-Б (РБ, ОАО МТЗ) (правая) (МТЗ-1221)

Боковина тягово‑сцепного устройства СВАРНАЯ 1322‑2707060‑Б правая — конструктивный элемент белорусского производства (изготовитель — ОАО МТЗ), предназначенный для установки в состав тягово‑сцепного устройства тракторов МТЗ‑1221. Деталь представляет собой сварную металлическую конструкцию сложной формы, формирующую правую боковую часть узла. Обеспечивает жёсткость конструкции, служит опорой для крепления механизмов сцепки и воспринимает значительные нагрузки при буксировке прицепов и навесного оборудования. Отличается высокой ремонтопригодностью и адаптирована к тяжёлым условиям эксплуатации в сельском хозяйстве.

Тип

Сварная несущая деталь тягово‑сцепного устройства для сельхозтехники. Отличается от других элементов конструкции:
• сварной технологией изготовления — позволяет создавать сложные формы с оптимальным распределением нагрузок;
• усиленной конструкцией в зонах максимальных нагрузок — выдерживает высокие статические и динамические усилия;
• точной геометрией посадочных мест — гарантирует корректную сборку и соосность компонентов сцепки;
• адаптированностью к частым циклам нагрузки/разгрузки при сцепке/расцепке;
• возможностью локального усиления отдельных участков сварными накладками;
• ремонтопригодностью — допускает восстановление при умеренных повреждениях.

Материал

Изготовлена из конструкционной углеродистой стали (марка Ст3 или 20) с применением следующих технологий:
• раскрой листового и профильного проката для формирования заготовок;
• сварка полуавтоматическая в среде защитных газов (MIG/MAG) для создания прочных и надёжных соединений;
• механическая обработка посадочных и контактных поверхностей;
• антикоррозионная защита — фосфатирование или грунтование с последующим нанесением двухкомпонентной эмали;
• в зонах повышенного износа — установка упрочняющих накладок из стали повышенной прочности.
Такой выбор материала и обработки обеспечивает:
• высокую механическую прочность для восприятия тяговых усилий до нескольких тонн;
• устойчивость к ударным нагрузкам при рывках и резком торможении прицепа;
• долговечность эксплуатации в условиях вибрации и знакопеременных нагрузок;
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с дорожной грязью;
• оптимальное соотношение прочности и массы по сравнению с литыми аналогами;
• возможность ремонта сваркой при локальных повреждениях.

Функция

Боковина выполняет несколько ключевых задач в конструкции тягово‑сцепного устройства:
• формирует правую боковую стенку узла, обеспечивая его общую жёсткость и стабильность;
• служит опорой для монтажа тягово‑сцепных механизмов (крюка, петли, сцепного шкворня);
• воспринимает и распределяет тяговые усилия от прицепа или навесного оборудования на раму трактора;
• защищает внутренние компоненты сцепного устройства от механических повреждений;
• обеспечивает правильное позиционирование подвижных элементов сцепки (фиксаторов, пружин, рычагов);
• участвует в гашении ударных нагрузок при трогании и торможении состава;
• создаёт защитный контур, препятствующий попаданию грязи и влаги в зону работы механизмов;
• служит монтажной базой для установки вспомогательных элементов (чеков, страховочных цепей, электропроводки прицепа);
• совместно с левой боковиной формирует симметричную и сбалансированную конструкцию сцепного узла.

Конструктивные особенности

• сварная конструкция из листового и профильного проката с рёбрами жёсткости для повышения прочности без избыточного увеличения массы;
• точные посадочные размеры и обработанные монтажные отверстия под болты и штифты;
• усиленные зоны в местах крепления тягово‑сцепных механизмов и приложения максимальных нагрузок (в т. ч. сварные накладки);
• технологические вырезы и каналы для смазки и отвода продуктов износа;
• обработанные контактные поверхности для минимизации трения и износа;
• антикоррозийное покрытие (грунт, эмаль) на всех внешних поверхностях;
• маркировка с артикулом и данными производителя на внутренней стороне детали;
• наличие отверстий и бобышек для крепления страховочных устройств и электропроводки;
• защитные кромки и фаски для предотвращения концентрации напряжений и сколов;
• совместимость с типовыми компонентами тягово‑сцепных устройств (крюками, петлями, шкворнями);
• продуманная конструкция сварных швов для равномерного распределения нагрузок.

Применяемость

Боковина СВАРНАЯ 1322‑2707060‑Б правая подходит для следующих моделей техники:
• МТЗ‑1221 (базовая модель);
• МТЗ‑1221В;
• МТЗ‑1221.2;
• другие модификации МТЗ‑1221 с аналогичным тягово‑сцепным устройством.
Может применяться при:
• заводской сборке тракторов на конвейере;
• плановом техническом обслуживании и ремонте сцепного устройства;
• замене изношенных или повреждённых элементов узла;
• восстановлении после аварий или перегрузок;
• модернизации сцепного устройства с установкой усиленных компонентов;
• полной замене тягово‑сцепного узла при капитальном ремонте трактора;
• замене литой боковины на сварную при модернизации конструкции.

Причины износа

К ускоренному износу боковины приводят:
• высокие динамические нагрузки при буксировке тяжёлых прицепов и работе на неровном рельефе;
• ударные воздействия при резком трогании, торможении или наезде на препятствия;
• коррозия металла из‑за воздействия влаги, соли, удобрений и дорожной грязи;
• абразивный износ контактных поверхностей при попадании песка и твёрдых частиц;
• деформация при перегрузке сцепного устройства (буксировка массы, превышающей допустимую);
• ослабление креплений из‑за вибрации и циклических нагрузок;
• усталостные трещины в сварных швах и зонах концентрации напряжений;
• отсутствие или повреждение антикоррозионного покрытия;
• контакт с агрессивными средами (масла, топливо, удобрения, реагенты);
• естественное старение металла и усталостные процессы при длительной эксплуатации;
• нарушение регламента технического обслуживания (несвоевременная смазка, контроль креплений).

Признаки износа

О необходимости замены боковины свидетельствуют:
• трещины в сварных швах или основном металле, особенно в зонах высокой нагрузки;
• деформация детали (изгибы, перекосы), нарушающая соосность сцепных механизмов;
• увеличенный люфт или шатание тягово‑сцепных элементов при проверке;
• видимые следы коррозии, особенно в виде сквозных очагов или под покрытием;
• износ посадочных отверстий под болты или штифты (овальность, смятие резьбы);
• скрип, стук или дребезг в районе сцепного устройства при движении или сцепке;
• затруднённое или некорректное срабатывание фиксаторов и замков сцепки;
• следы масла или смазки на поверхности детали, указывающие на нарушение герметичности узла;
• отслоение лакокрасочного покрытия и антигравийной защиты;
• появление вибраций или шумов, не характерных для исправного сцепного устройства;
• неравномерный износ сопряжённых деталей из‑за перекоса боковины.

Производитель

Изготовитель — ОАО «Минский тракторный завод» (ОАО МТЗ), Республика Беларусь. Завод специализируется на производстве тракторов и комплектующих для сельхозтехники. Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка геометрии, прочности сварных швов, покрытия);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике МТЗ;
• отличается высокой точностью изготовления, надёжностью сварных соединений и долговечностью эксплуатации.

Вес

• около 12–16 кг (в зависимости от модификации и наличия дополнительных элементов).

Габариты упаковки

• ориентировочно 600 мм×400 мм×300 мм (для одной боковины в деревянном ящике или картонной коробке с защитной прокладкой).
