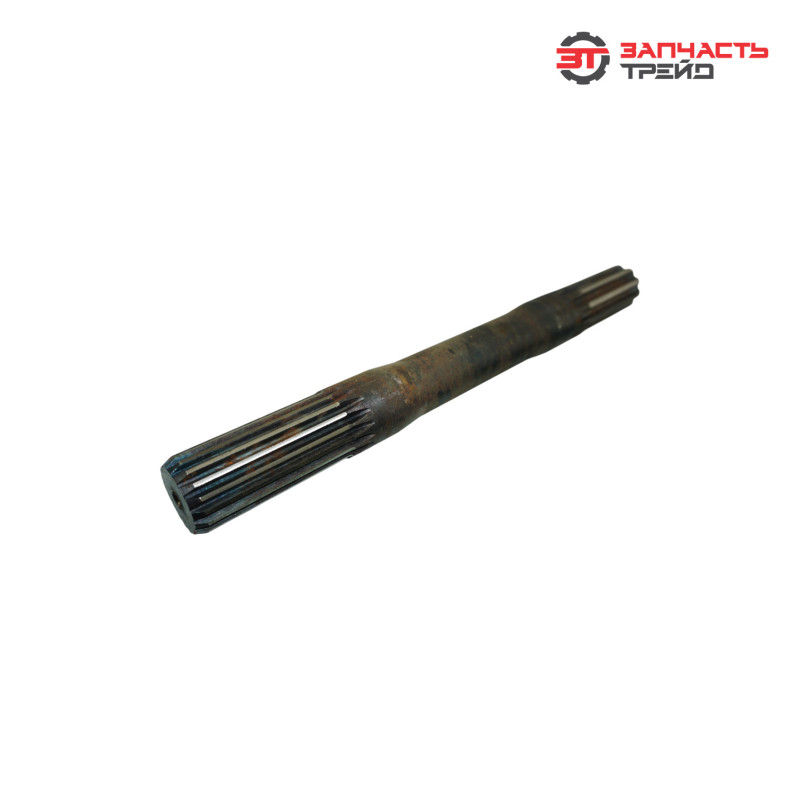

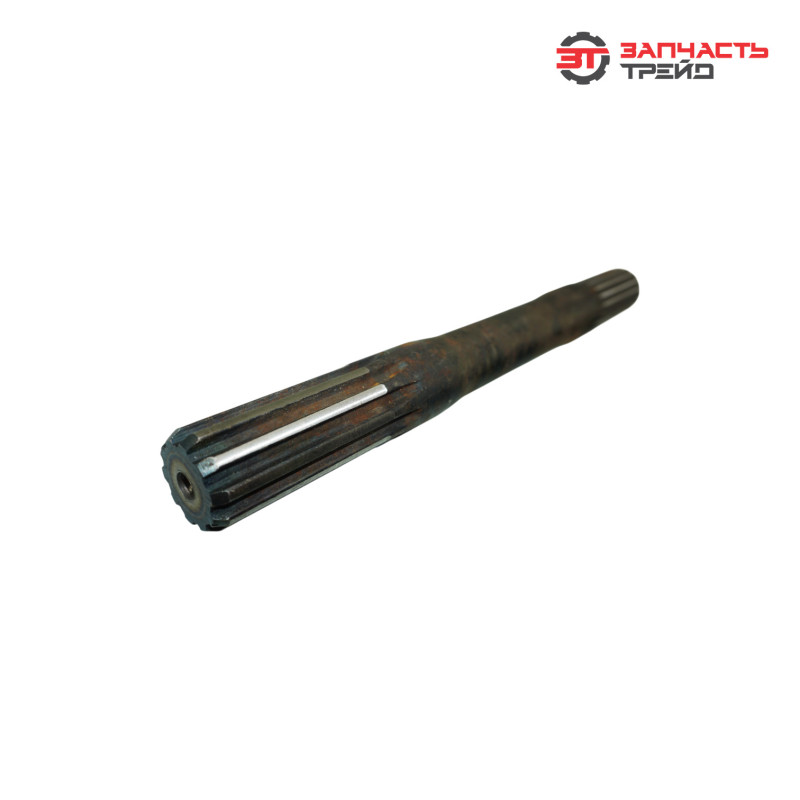

Вал горизонтальный ПВМ 822-2308065-01 (РБ) (L=290, Z1=18, Z2=10) (МТЗ-1221)

Вал горизонтальный ПВМ 822‑2308065‑01 — компонент трансмиссии белорусского производства, используемый в конструкции трактора МТЗ‑1221. Деталь входит в систему переднего ведущего моста (ПВМ) и служит для передачи крутящего момента от раздаточной коробки к колёсным редукторам. Имеет длину L=290 мм и два зубчатых венца с числом зубьев Z1 =18 и Z2 =10. От исправности вала зависит надёжность работы ПВМ, эффективность передачи мощности на передние колёса, устойчивость и проходимость трактора при работе в сложных условиях (на склонах, рыхлом грунте, бездорожье).

Тип

Горизонтальный вал ПВМ для сельхозтехники. Отличается от стандартных валов:
• специальной конструкцией для работы в системе ПВМ тракторов МТЗ; точным числом зубьев (Z 1 =18, Z 2 =10) — гарантирует корректное зацепление с сопряжёнными шестернями;
• усиленной конструкцией — рассчитан на высокие крутящие моменты и динамические нагрузки при работе на сложных участках;
• точной обработкой зубчатых и посадочных поверхностей — минимизирует износ, шум и вибрации;
• сбалансированностью — снижает вибрации при вращении на высоких оборотах;
• адаптированностью к тяжёлым условиям эксплуатации (пыль, грязь, перепады температур, контакт с маслами и техническими жидкостями);
• соответствием оригинальным требованиям МТЗ — обеспечивает полную совместимость с другими компонентами трансмиссии.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с последующей термической обработкой (закалка, цементация или поверхностная закалка ТВЧ) для повышения твёрдости рабочих поверхностей. Дополнительно имеет защитное антикоррозийное покрытие (цинковое или фосфатное). Такой выбор материала обеспечивает:
• высокую механическую прочность и жёсткость конструкции;
• устойчивость к усталостным разрушениям при циклических нагрузках;
• износостойкость зубчатых поверхностей в условиях трения и высоких нагрузок;
• стойкость к коррозии в условиях повышенной влажности и перепадов температур;
• долговечность эксплуатации в тяжёлых условиях работы сельхозтехники (грязь, пыль, вибрации, ударные нагрузки).

Функция

Вал выполняет несколько ключевых задач в системе ПВМ:
• передаёт крутящий момент от раздаточной коробки к колёсным редукторам переднего моста;
• обеспечивает зацепление шестерён через зубчатые венцы (Z1 и Z2 );
• участвует в распределении мощности между передними и задними колёсами;
• поддерживает стабильную работу ПВМ при включении полного привода;
• минимизирует потери мощности за счёт точного зацепления шестерён;
• снижает вибрации и ударные нагрузки в трансмиссии при передаче крутящего момента;
• взаимодействует с муфтами и приводами управления ПВМ;
• помогает поддерживать герметичность узла — снижает риск утечек масла из корпуса ПВМ.

Конструктивные особенности

• цилиндрическая форма вала с участками разного диаметра для размещения подшипников и соединений;
• два зубчатых венца: Z 1 =18 и Z2 =10 для зацепления с шестернями ПВМ;
• посадочные места под подшипники для установки в корпусе ПВМ;
• проточки и канавки для фиксации стопорных колец и уплотнений;
• шлицевые или шпоночные соединения для крепления сопряжённых деталей;
• каналы или отверстия для подачи смазки к трущимся поверхностям;
• упрочнённая поверхность зубьев шестерни (цементация, закалка) для увеличения срока службы;
• балансировка вала для снижения вибраций при вращении;
• точные допуски и посадки — обеспечивают корректное зацепление с сопряжёнными деталями;
• длина L=290 мм — соответствует габаритам ПВМ трактора МТЗ‑1221;
• маркировка «01» — указывает на модификацию детали, отличающуюся длиной от базовой версии;
• заводские обозначения и маркировка — подтверждают соответствие оригинальной детали МТЗ.

Применяемость

Вал 822‑2308065‑01 подходит для:
• трактора МТЗ‑1221 и его модификаций с аналогичной конструкцией ПВМ.

Причины износа

• длительная эксплуатация под высокими нагрузками (работа с тяжёлым навесным оборудованием, буксировка прицепов);
• частые включения/выключения ПВМ под нагрузкой;
• недостаточная или некачественная смазка механизма;
• попадание абразивных частиц (песка, грязи, металлической стружки) в зону зацепления шестерён;
• ударные нагрузки при резком включении ПВМ или пробуксовке колёс;
• коррозия из‑за воздействия влаги, агрессивных сред и конденсата;
• нарушение регулировки механизма ПВМ;
• использование изношенных или некачественных сопряжённых деталей (шестерён, подшипников, муфт);
• перегрев узла ПВМ из‑за длительной работы на высоких оборотах и сложных участках;
• естественный износ зубьев шестерни и посадочных поверхностей при достижении предельного срока эксплуатации.

Признаки износа

• затруднённое включение ПВМ — требуется большее усилие на рычаге управления;
• появление люфта в механизме ПВМ (можно проверить при диагностике);
• посторонние шумы (скрежет, стук, гул, вой) при работе ПВМ — особенно при зацеплении шестерён;
• самопроизвольное выключение ПВМ во время работы под нагрузкой;
• неравномерная передача крутящего момента — передние колёса пробуксовывают или работают рывками;
• видимые повреждения зубьев шестерни (Z 1 или Z 2 ) или посадочных поверхностей на валу;
• деформация вала или посадочных мест под подшипники;
• следы коррозии, задиров или выработки на рабочих поверхностях;
• вибрации или дрожание корпуса ПВМ при его включении;
• повышенный нагрев узла ПВМ при работе;
• снижение тяги на передних колёсах — трактор теряет устойчивость и проходимость.

Производитель

Изготовитель — предприятие Республики Беларусь (РБ). Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества на всех этапах производства;
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется на рынок запчастей;
• гарантирует полную совместимость деталей с другими компонентами трансмиссии тракторов МТЗ;
• отличается высокой надёжностью и долговечностью в эксплуатации;
• сертифицирована для использования в составе тракторов МТЗ.

Вес

• около 4,6 кг.

Габариты упаковки

• Ориентировочно: 530 мм × 145 мм × 145 мм.
