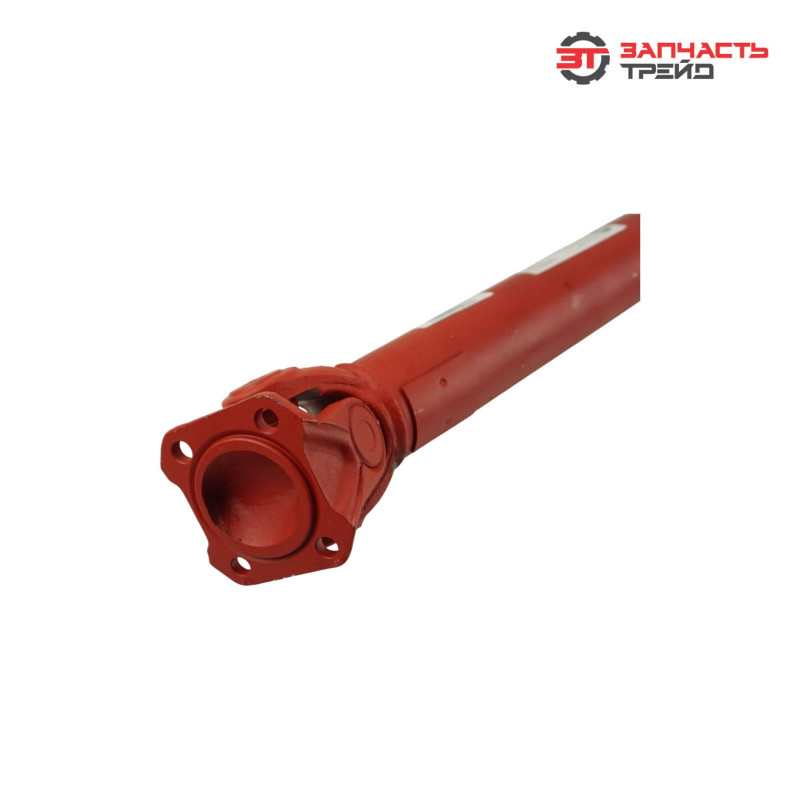

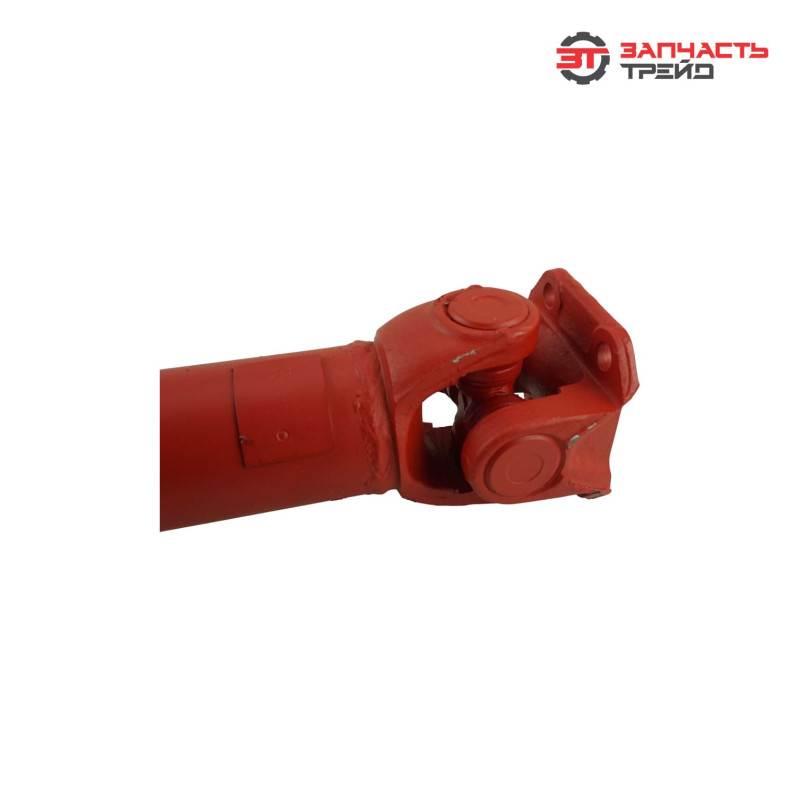

Вал карданный (L=626) 72-2203010-А3 (РБ, Белкард) (МТЗ-80/82)

Вал карданный 72‑2203010‑А3 производства ОАО «Белкард» (Республика Беларусь) — компонент трансмиссии тракторов МТЗ‑80 и МТЗ‑82. Деталь передаёт крутящий момент от коробки передач к заднему мосту, компенсируя изменения расстояния и угла между агрегатами при движении по неровностям. Длина 626 мм соответствует штатной компоновке данных моделей. Вал обеспечивает плавную передачу мощности без рывков и вибраций, что критично для стабильной работы ходовой части и навесного оборудования (плугов, сеялок, прицепов и т. д.).

Тип

Карданный вал открытого типа для сельхозтехники белорусского производства. Отличается от аналогов:

соответствием стандартам МТЗ — разработан специально для тракторов Минского тракторного завода;

высокой надёжностью в тяжёлых условиях эксплуатации (пахота, транспортировка грузов);

точной балансировкой — минимизирует вибрации на всех режимах работы;

ремонтопригодностью — крестовины и подшипники заменяются отдельно;

защитными чехлами — предохраняют шарниры от загрязнений;

шлицевым соединением — позволяет изменять рабочую длину вала при работе подвески;

высоким качеством материалов и сборки — соответствует требованиям оригинального оборудования.

Характеристики и артикулы аналогов

модель: 72-2203010-А3;

длина (L): 626 мм;

тип: открытый карданный вал;

соединение: шлицевое;

количество крестовин: 2;

диаметр трубы: 60 мм;

материал: конструкционная легированная сталь;

покрытие: антикоррозийное (грунт + эмаль);

максимальный крутящий момент до деформации: 1500 Н·м;

максимальный крутящий момент до разрушения: 1900 Н·м;

балансировка: динамическая;

степень защиты шарниров: IP54 (пыле- и брызгозащищённые);

применяемый фланец: 72-2203023 (гладкий, «квадратный»), 4 отверстия × 10,3 мм;

применяемая крестовина: 72-2203025РН (крепление стопорными кольцами);

внутренний диаметр трубы и толщина стенки: 45×2,5 мм;

максимальный угол поворота шарнира: 20
∘
;

артикулы аналогов:

МТЗ: 72-2203010-Б;

АДС: 72-2203010;

БАТЭ: КВ-72-2203010;

ПРАМО: 72.2203010.

Функция

Вал выполняет следующие задачи:

передаёт крутящий момент от КПП к заднему мосту трактора;

компенсирует изменение расстояния между агрегатами при работе на неровном рельефе (за счёт шлицевого соединения);

сглаживает угловые смещения осей трансмиссии (благодаря шарнирам с крестовинами);

снижает ударные нагрузки на КПП и мост при резком старте или торможении;

обеспечивает плавность хода и стабильность тяги при работе с навесным оборудованием;

минимизирует вибрации и шумы в трансмиссии за счёт точной балансировки;

поддерживает работоспособность трансмиссии в условиях повышенных нагрузок (пахота, работа на склонах, транспортировка грузов).

Конструктивные особенности

стальная труба диаметром 60 мм из легированной стали — прочность и жёсткость конструкции, устойчивость к усталостным нагрузкам;

две крестовины с подшипниками (модель 72-2203025РН) — надёжное шарнирное соединение, рассчитанное на высокие нагрузки;

защитные чехлы крестовин — предотвращают попадание грязи, пыли и влаги в шарниры;

шлицевая часть с усиленной конструкцией — компенсирует изменение длины при работе подвески, устойчива к износу;

динамическая балансировка — исключает вибрации на высоких скоростях, продлевает ресурс смежных узлов;

антикоррозийное покрытие — устойчивость к влаге, грязи, реагентам и перепадам температур;

фланец 72-2203023 с 4 отверстиями — жёсткая фиксация к КПП и мосту, точное центрирование;

стандартизированные размеры — полная совместимость с узлами МТЗ‑80/82 без доработки.

Применяемость

Вал 72-2203010-А3 подходит для:

тракторов МТЗ‑80 и модификаций (80.1, 80.3, 80У, 800);

тракторов МТЗ‑82 и модификаций (82.1, 82.3, 82Р, 82П, 82У, 820, 822);

тракторов МТЗ‑52, МТЗ‑600, МТЗ‑800;

тракторов МТЗ‑900, МТЗ‑920, МТЗ‑922, МТЗ‑923, МТЗ‑952;

тракторов МТЗ‑1021, МТЗ‑1022, МТЗ‑1222;

спецтехники на базе МТЗ‑80/82 (погрузчики, коммунальные машины);

сельскохозяйственных агрегатов с аналогичной трансмиссией и длиной вала 626 мм.

Причины износа

отсутствие регулярной смазки — ускоренный износ подшипников крестовин;

повреждение защитных чехлов — попадание грязи, песка и влаги в шарниры;

перегрузка трансмиссии — работа с перегруженными прицепами или навесным оборудованием;

ударные нагрузки — наезд на препятствия, резкие старты на твёрдом покрытии;

коррозия шлицов и фланцев — при длительном простое или хранении в условиях высокой влажности;

разбалансировка вала — из‑за деформации трубы или ослабления креплений;

естественный износ подшипников — постепенное увеличение люфта в крестовинах;

нарушение соосности агрегатов — вызывает неравномерные нагрузки на шарнир;

эксплуатация в экстремальных условиях — длительная работа на предельных нагрузках, низкие/высокие температуры.

Признаки износа

стук или скрип при трогании с места или переключении передач — указывает на износ крестовин или отсутствие смазки;

вибрации на скорости 15–20 км/ч — следствие разбалансировки или деформации трубы;

люфт в шарнирах — ощущается при покачивании вала рукой;

подтекание смазки из‑под чехлов крестовин — повреждение уплотнителей;

неравномерный износ шин заднего моста — возможен из‑за биения вала;

посторонние шумы (гул, треск) в районе трансмиссии при нагрузке;

видимые повреждения трубы, фланцев или шлицов — вмятины, трещины, коррозия;

затруднённое движение трактора — потеря мощности из‑за проскальзывания в шлицевом соединении;

следы коррозии на поверхности вала — снижение прочности и ресурса детали.

Производитель

Изготовитель — ОАО «Белкард», гродненский завод карданных валов (Республика Беларусь). Продукция завода:

производится строго по технической документации МТЗ;

проходит многоступенчатый контроль качества (испытания на крутящий момент, вибрацию, герметичность чехлов, балансировку);

сертифицирована для использования на тракторах МТЗ;

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;

имеет гарантию от производителя.

Вес

5,82 кг.

Габариты упаковки

приблизительно 620 мм × 90 мм × 90 мм.
