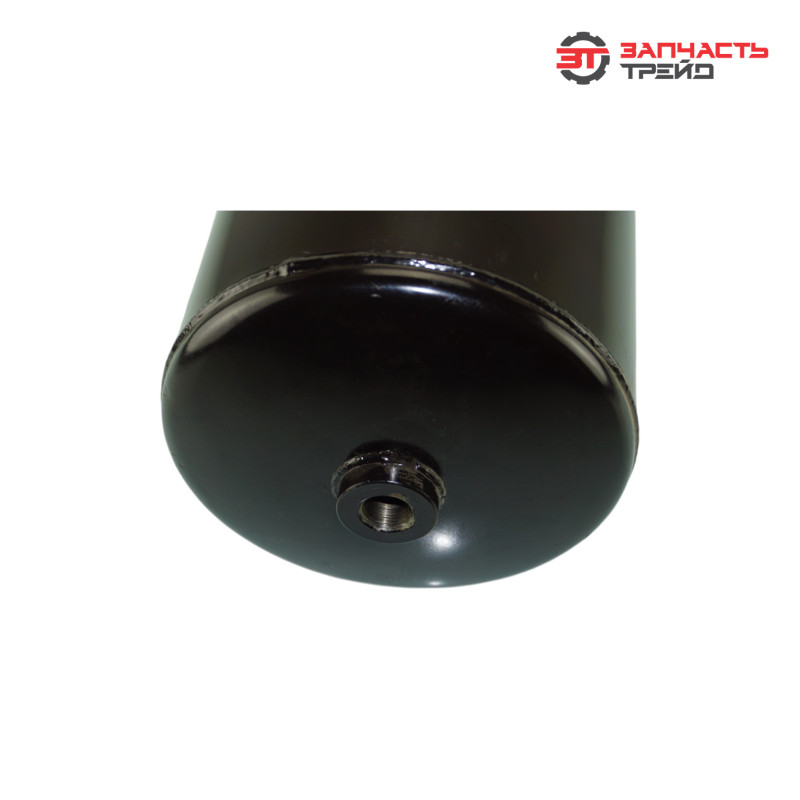

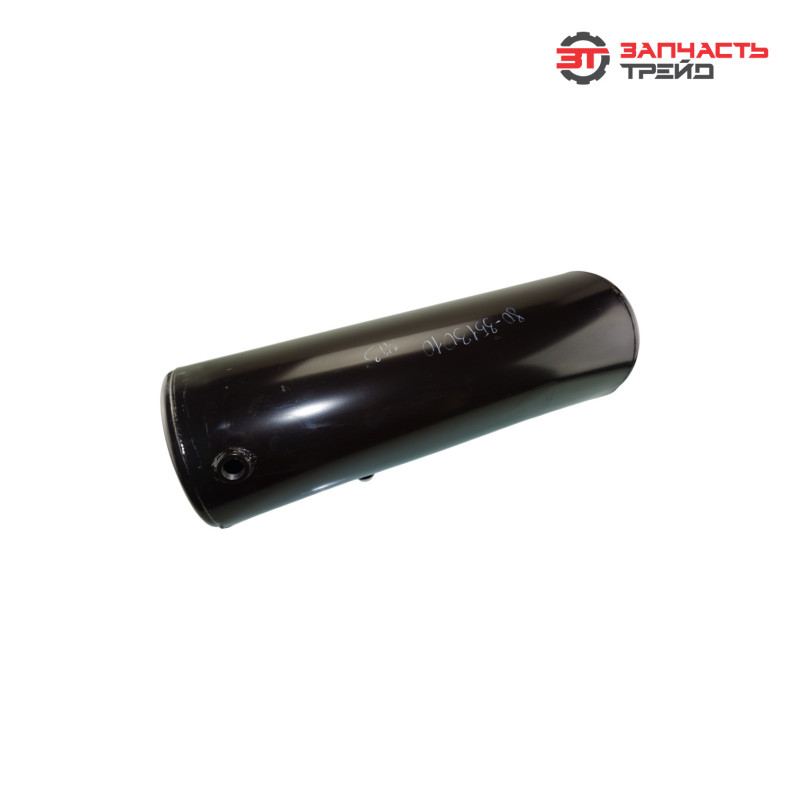

Баллон воздушный (ресивер) 85-3513010 (РБ, ОАО МТЗ) (МТЗ-80/82, МТЗ-1221)

Баллон воздушный (ресивер) 85‑3513010 — ёмкость белорусского производства (изготовитель — ОАО МТЗ), предназначенная для установки в пневматическую систему тракторов МТЗ‑80/82 и МТЗ‑1221. Деталь служит для накопления и хранения сжатого воздуха, необходимого для работы пневматических приводов: тормозов, сцепления, навесного оборудования и других систем. Конструкция рассчитана на высокое давление и устойчива к вибрациям, перепадам температур и коррозии. Ресивер обеспечивает стабильную работу пневмосистемы за счёт создания запаса сжатого воздуха и сглаживания колебаний давления.

Тип

Специализированный воздушный баллон (ресивер) для сельхозтехники. Отличается от бытовых и автомобильных аналогов:
• усиленной конструкцией — рассчитан на постоянное воздействие высокого давления (до 0,8 МПа и более);
• устойчивостью к вибрациям и ударным нагрузкам — адаптирован к условиям эксплуатации на тракторах;
• герметичностью — предотвращает утечки воздуха, что критично для работы тормозов;
• долговечностью — спроектирован для интенсивной работы в тяжёлых условиях;
• соответствием стандартам РБ и МТЗ — проходит многоступенчатый контроль на производстве;
• интегрированностью в пневмосистему — совместим с компрессором, клапанами, трубопроводами и исполнительными механизмами тракторов МТЗ.

Материал

Изготовлен из конструкционной углеродистой стали (по свойствам аналогична маркам Ст3 или 20) с антикоррозийным покрытием (грунтовка и лакокрасочное покрытие либо оцинковка). Такой выбор материала обеспечивает:
• высокую механическую прочность — устойчивость к внутреннему давлению и внешним нагрузкам;
• жёсткость конструкции — сохранение формы под давлением без деформаций;
• стойкость к усталостным разрушениям — долговечность при циклических нагрузках (нагнетание/сброс давления);
• устойчивость к коррозии — защита от ржавчины благодаря покрытию;
• возможность ремонта — при повреждениях возможна сварка и восстановление;
• надёжность крепления — выдерживает нагрузки при вибрации и движении;
• долговечность эксплуатации в широком диапазоне температур (от −40 °C до +60 °C).

Функция

Баллон выполняет несколько ключевых задач в пневмосистеме трактора:
• накапливает сжатый воздух, нагнетаемый компрессором, — создаёт запас для работы пневмоприводов;
• поддерживает стабильное давление в системе — сглаживает скачки давления при включении/выключении компрессора;
• обеспечивает работу тормозов — подаёт воздух к тормозным камерам, гарантируя эффективное торможение;
• питает пневматические приводы сцепления — участвует в управлении сцеплением;
• поддерживает работу навесного оборудования — подаёт воздух к пневматическим механизмам прицепов, сеялок, опрыскивателей и т. д.;
• компенсирует пиковые нагрузки — при одновременном включении нескольких потребителей воздуха ресивер отдаёт запас, предотвращая падение давления;
• снижает частоту включений компрессора — уменьшает износ компрессора за счёт буферного запаса воздуха.

Конструктивные особенности

• форма: цилиндрическая с закруглёнными торцами — оптимальна для равномерного распределения давления;
• материал: толстостенная сталь с антикоррозийным покрытием — устойчива к внутреннему давлению, ударам и коррозии;
• штуцеры и патрубки: предусмотрены для подключения трубопроводов — обеспечивают герметичное соединение с компрессором, регулятором давления и потребителями;
• сливной клапан: предусмотрен для удаления конденсата — предотвращает накопление влаги, которая может замёрзнуть зимой или вызвать коррозию;
• крепления: монтажные кронштейны и отверстия — обеспечивают надёжную фиксацию на раме трактора;
• маркировка: содержит номер детали и данные производителя — для идентификации и контроля качества;
• защита: усиленный сварной шов — повышает прочность и герметичность конструкции;
• совместимость: спроектирован для работы с пневмосистемами МТЗ‑80/82 и МТЗ‑1221;
• предохранительный клапан: (в некоторых модификациях) — сбрасывает избыточное давление для защиты от разрыва.

Применяемость

Баллон 85‑3513010 подходит для:
• тракторов МТЗ‑80 всех модификаций — базовая модель с задним приводом;
• тракторов МТЗ‑82 и его модификаций — полноприводная версия;
• тракторов МТЗ‑1221 и его модификаций — более мощная модель с расширенными возможностями агрегатирования;
• другой сельхозтехники на базе МТЗ с аналогичной пневмосистемой (при условии доработки креплений и трубопроводов).
Устанавливается в узлах:
• рама трактора (в зоне доступа для обслуживания) — основной узел крепления ресивера;
• пневмосистема — подключается к компрессору, регулятору давления, тормозным камерам и другим потребителям;
• магистраль подачи воздуха — интегрируется в общую сеть трубопроводов.

Причины износа

К ускоренному износу баллона приводят:
• коррозия металла — возникает при повреждении покрытия, контакте с влагой и агрессивными средами (реагентами, удобрениями);
• циклические нагрузки — постоянное изменение давления (нагнетание/сброс) создаёт усталостные напряжения в металле;
• механические повреждения — вмятины, царапины, пробоины при эксплуатации и обслуживании;
• замерзание конденсата внутри баллона зимой — расширение льда создаёт внутренние напряжения, способные привести к трещинам;
• превышение рабочего давления — может вызвать деформацию стенок или разрыв;
• вибрация и динамические нагрузки при работе на неровных поверхностях — приводят к ослаблению креплений и усталостным разрушениям;
• контакт с агрессивными химическими веществами (кислоты, щёлочи, растворители) — разрушает антикоррозийное покрытие;
• расшатывание креплений — вызывает люфт и дополнительные вибрационные нагрузки;
• износ уплотнителей в штуцерах и клапанах — приводит к утечкам воздуха и снижению эффективности системы.

Признаки износа

О необходимости замены баллона свидетельствуют:
• видимые трещины, вздутия или деформации стенок — особенно в зонах сварных швов;
• подтёки или шипение воздуха в районе соединений — указывают на утечки из‑за коррозии или износа уплотнителей;
• снижение эффективности тормозов — увеличивается ход педали, требуется большее усилие для остановки;
• частые включения компрессора — ресивер не держит давление, компрессор работает без перерывов;
• скопление большого количества конденсата при сливе — признак коррозии внутри баллона;
• следы ржавчины на поверхности — особенно в местах повреждений покрытия;
• расшатывание баллона на креплениях — люфт или дребезжание при работе трактора;
• падение давления в системе при выключенном компрессоре — указывает на утечки;
• посторонние стуки в районе ресивера — могут быть вызваны ослаблением креплений или деформацией;
• обмерзание соединений зимой — признак утечки воздуха и потери герметичности.

Производитель

Изготовитель — ОАО «Минский тракторный завод» (МТЗ), Республика Беларусь, один из ведущих производителей сельхозтехники в СНГ. Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка прочности, герметичности, антикоррозийной стойкости);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• сертифицирована для применения на тракторах МТЗ;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• имеет репутацию надёжного производителя компонентов для сельхозтехники с высокой ремонтопригодностью и долговечностью.

Вес

• 7 кг.

Габариты упаковки

• для одного баллона: 650 мм×210 мм×210 мм.
