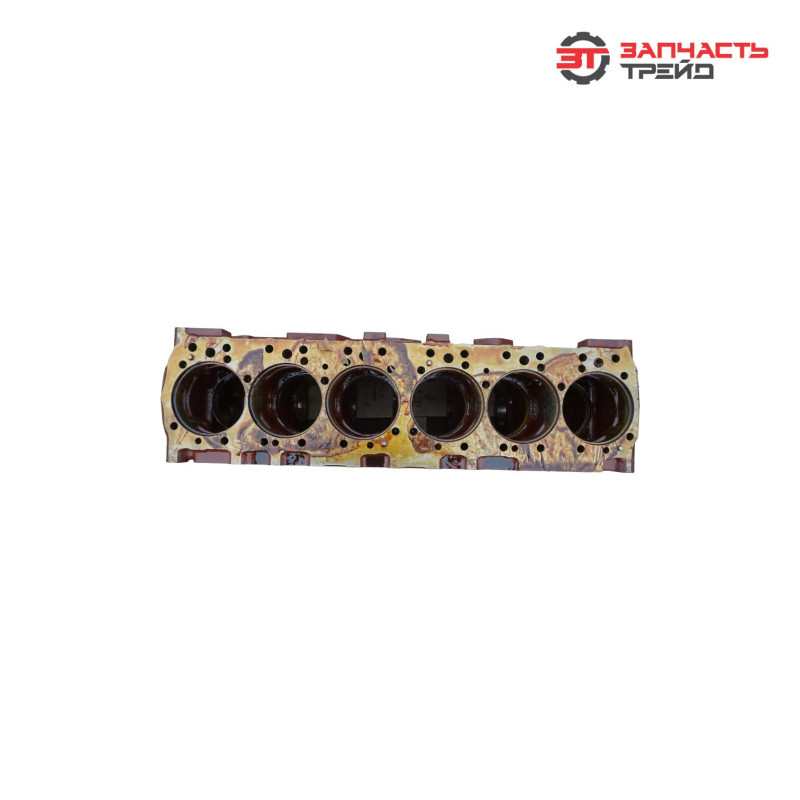

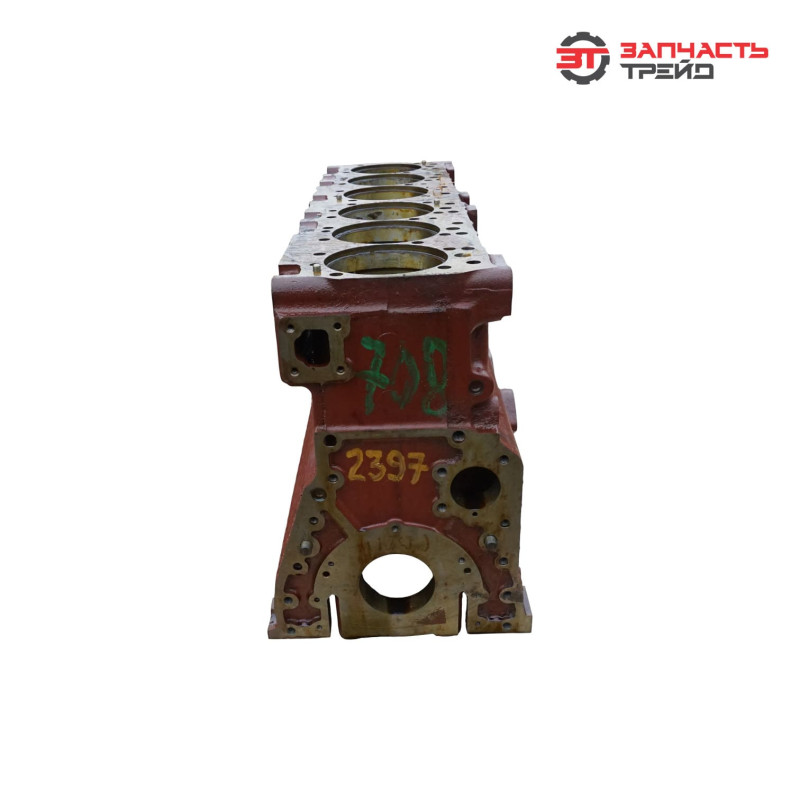

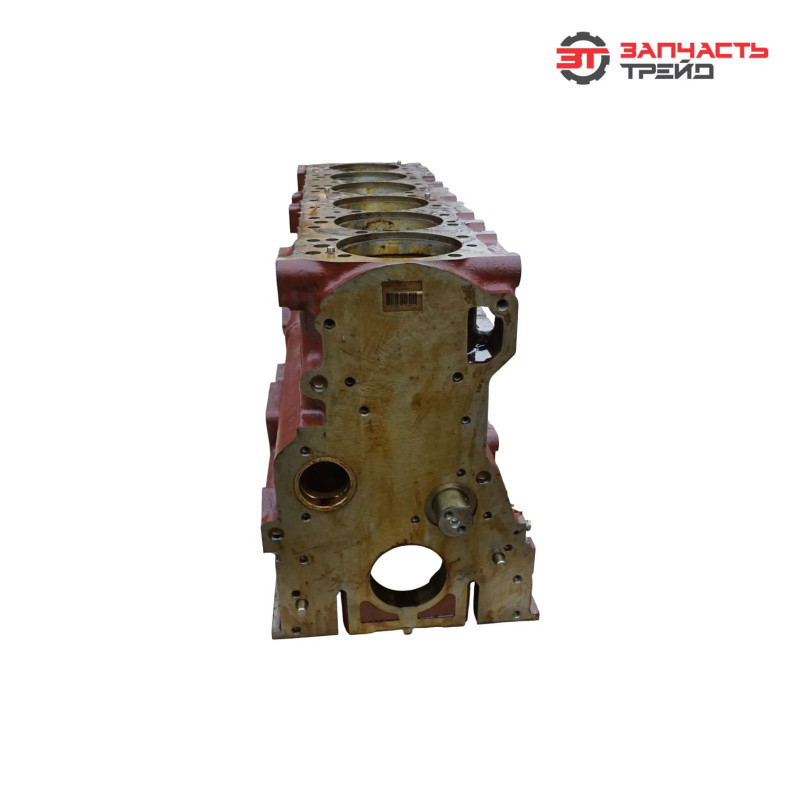

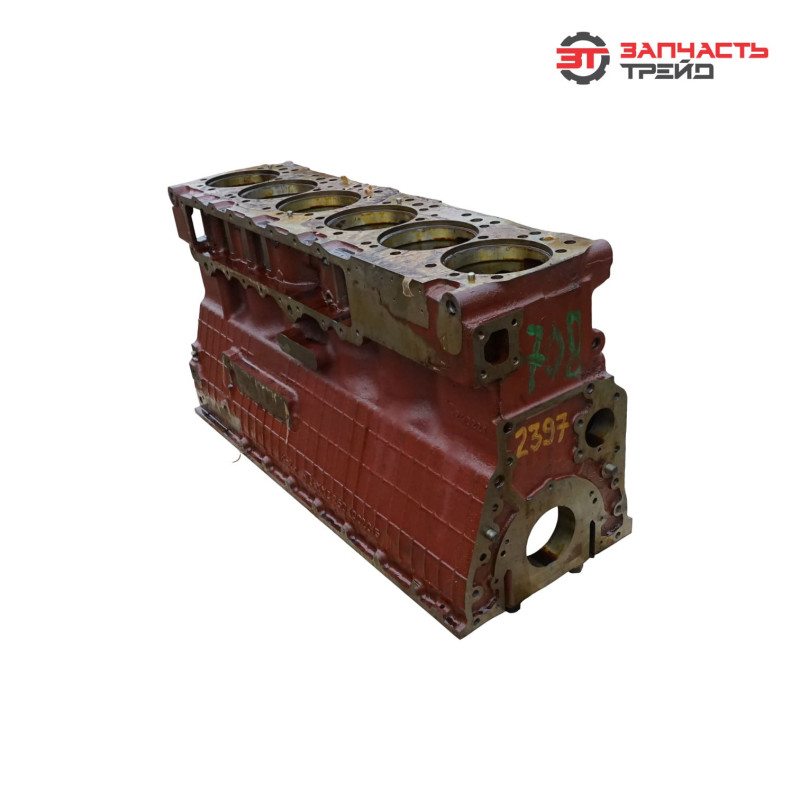

Блок цилиндров 260-1002020 (РБ, ММЗ) (Д-260)

Блок цилиндров 260‑1002020 — базовая несущая деталь двигателя белорусского производства (изготовитель — ММЗ), предназначенная для установки на технику с двигателем Д‑260. Деталь служит основой для монтажа ключевых компонентов двигателя: поршней, шатунов, коленчатого вала, головки блока цилиндров и навесного оборудования. Блок обеспечивает точное взаимное расположение деталей, герметичность камер сгорания, циркуляцию охлаждающей жидкости и моторного масла. Конструкция рассчитана на работу в тяжёлых условиях: высокие механические нагрузки, температурные перепады, воздействие агрессивных сред, характерные для сельхозтехники, грузовиков и спецтехники.

Тип

Монолитный блок цилиндров для дизельных двигателей средней и высокой мощности. Отличается от аналогов:
• усиленной жёсткостью конструкции — выдерживает высокие нагрузки от давления газов (до 8–10 МПа) и инерции движущихся частей;
• высокой точностью обработки посадочных поверхностей — гарантирует герметичность соединений с головкой блока и картером;
• продуманной системой каналов — обеспечивает эффективную подачу масла и охлаждающей жидкости;
• устойчивостью к коррозии — внутренние поверхности защищены от воздействия технических жидкостей;
• ремонтопригодностью — цилиндры могут быть расточены под ремонтные размеры поршней;
• соответствием стандартам ММЗ — проходит строгий контроль геометрии и прочности;
• долговечностью — рассчитан на многолетнюю эксплуатацию в условиях интенсивной работы;
• оптимизированной массой — баланс между прочностью и весом для снижения общей массы двигателя;
• адаптированностью к работе в широком диапазоне температур (от −40 °C до +130 °C).

Материал

Изготовлен из высокопрочного чугуна с легирующими добавками (серый чугун с пластинчатым графитом, марка СЧ25 или аналогичная). Такой выбор материала обеспечивает:
• высокую механическую прочность — устойчивость к нагрузкам от давления газов в цилиндрах;
• жёсткость конструкции — сохранение геометрии при работе двигателя;
• износостойкость — долговечность стенок цилиндров при трении поршней;
• хорошую теплопроводность — эффективный отвод тепла к системе охлаждения;
• демпфирование вибраций — снижение шума и динамических нагрузок;
• устойчивость к температурным деформациям — сохранение размеров при нагреве до +130 °C;
• возможность ремонта — расточка цилиндров под ремонтные размеры;
• стойкость к коррозии — устойчивость к воздействию охлаждающей жидкости и масла;
• стабильность свойств в широком диапазоне температур.

Функция

Блок цилиндров выполняет несколько ключевых задач в двигателе:
• служит несущей основой — на нём монтируются все основные узлы двигателя (коленчатый вал, поршни, шатуны, головка блока);
• формирует камеры сгорания — цилиндры обеспечивают герметичное пространство для рабочего процесса;
• распределяет потоки охлаждающей жидкости — внутренние каналы соединяют блок с радиатором и помпой;
• подаёт масло к трущимся деталям — система масляных каналов обеспечивает смазку подшипников коленчатого вала и поршневой группы;
• обеспечивает герметичность — точные посадки и прокладки предотвращают утечки масла и тосола;
• гасит вибрации — массивная конструкция снижает шум и динамические нагрузки на раму машины;
• поддерживает температурный режим — стенки цилиндров отводят тепло к охлаждающей жидкости, предотвращая перегрев;
• фиксирует навесное оборудование — служит опорой для монтажа топливных насосов, генераторов и других агрегатов;
• передаёт крутящий момент — через маховик и сцепление обеспечивает работу трансмиссии.

Конструктивные особенности

• форма: монолитный корпус с шестью цилиндрами, расположенными в ряд — оптимальна для двигателя Д‑260;
• материал: высокопрочный чугун СЧ25 — устойчив к износу, нагрузкам и температурным деформациям;
• цилиндры: расточены и хонингованы с высокой точностью — обеспечивают минимальное трение поршней и долгий срок службы;
• посадочные поверхности: обработаны с микронной точностью — гарантируют герметичность соединений с головкой блока, картером и навесным оборудованием;
• каналы системы охлаждения: образуют замкнутый контур — обеспечивают равномерный отвод тепла от всех цилиндров;
• масляные магистрали: выполнены внутри блока — подают масло под давлением к подшипникам коленчатого вала и другим узлам;
• крепления: предусмотрены резьбовые отверстия и шпильки — обеспечивают надёжную фиксацию головки блока, картера и навесных агрегатов;
• маркировка: содержит номер детали и данные производителя — для идентификации и контроля качества;
• рёбра жёсткости: усиливают конструкцию — предотвращают деформацию при высоких нагрузках;
• технологические отверстия: позволяют проводить обслуживание и ремонт — доступ к подшипникам, прокладкам и другим элементам;
• привалочные плоскости: отшлифованы с высокой точностью — минимизируют риск утечек и перекосов при сборке;
• интегрированные опоры: обеспечивают жёсткое крепление коленчатого вала — снижают вибрацию и износ.

Применяемость

Блок 260‑1002020 подходит для:
• двигателей Д‑260 всех модификаций — базовая модель, где используется данный блок;
• тракторов МТЗ‑1221, МТЗ‑1523 и других моделей с двигателем Д‑260;
• комбайнов «Полесье», «Дон» и другой сельхозтехники с двигателем Д‑260;
• грузовых автомобилей МАЗ, ЗИЛ и спецтехники с аналогичным двигателем;
• другой техники с идентичными параметрами двигателя (при условии совместимости креплений и систем охлаждения/смазки).
Устанавливается в узлах:
• двигатель — основа конструкции, к которой крепятся все остальные компоненты;
• система охлаждения — соединяется с радиатором, помпой и термостатом;
• система смазки — интегрирован в масляную магистраль двигателя;
• трансмиссия — передаёт крутящий момент через маховик и сцепление.

Причины износа

К ускоренному износу блока приводят:
• перегрев двигателя — приводит к деформации цилиндров и нарушению геометрии посадочных плоскостей;
• коррозия внутренних поверхностей — возникает при использовании некачественной охлаждающей жидкости или её несвоевременной замене;
• абразивный износ цилиндров — попадание пыли, песка или продуктов износа в камеру сгорания;
• гидроудар — попадание воды или избытка топлива в цилиндр может вызвать трещины или деформацию;
• усталостные трещины — возникают из‑за длительных циклических нагрузок и вибраций;
• нарушение моментов затяжки крепежа — приводит к перекосу головки блока и утечкам;
• работа на некачественном масле — вызывает повышенный износ стенок цилиндров и масляных каналов;
• замерзание охлаждающей жидкости — лёд может разорвать стенки блока при низких температурах;
• механические повреждения — удары или вибрации могут вызвать сколы или трещины;
• естественный износ — постепенное увеличение зазоров в цилиндропоршневой группе при длительной эксплуатации.

Признаки износа

О необходимости ремонта или замены блока свидетельствуют:
• падение компрессии в цилиндрах — двигатель теряет мощность, плохо заводится;
• повышенный расход масла — дымление из выхлопной трубы (сизый дым);
• утечка охлаждающей жидкости — следы тосола в масле или подтёки на блоке;
• перегрев двигателя — неравномерный нагрев цилиндров, закипание тосола;
• посторонние стуки в двигателе — металлический стук поршней или шатунов из‑за увеличенных зазоров;
• эмульсия в картере — попадание тосола в масло (белёсый налёт на щупе);
• деформация плоскостей — нарушение герметичности прокладки головки блока (прорыв газов);
• трещины или сколы на корпусе блока — видны при визуальном осмотре;
• неравномерный износ цилиндров — повышенный расход топлива, вибрации двигателя;
• снижение давления масла — загорается контрольная лампа, двигатель работает с перебоями.

Производитель

Изготовитель — ММЗ (Минский моторный завод), Республика Беларусь. Завод является ведущим производителем дизельных двигателей в СНГ и специализируется на выпуске силовых агрегатов для сельхозтехники, автотранспорта и спецтехники. Продукция завода:
• производится строго по технической документации для двигателей Д‑260 и совместимой техники;
• проходит многоступенчатый контроль качества (проверка геометрии, прочности, герметичности камер сгорания);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• сертифицирована для применения на тракторах, грузовиках и спецтехнике с двигателем Д‑260;
• поставляется как на сборочные конвейеры МТЗ и других производителей, так и на рынок запчастей;
• имеет репутацию надёжного белорусского производителя с высокой ремонтопригодностью и долговечностью комплектующих.

Вес

• 185 кг.

Габариты упаковки

• для одного блока: 800 мм×450 мм×550 мм.
