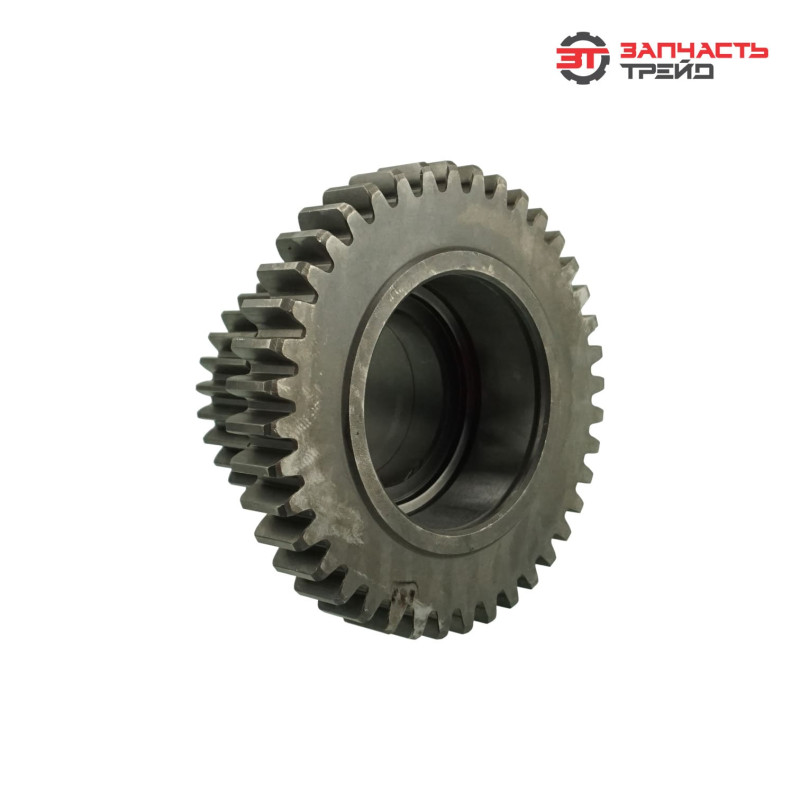

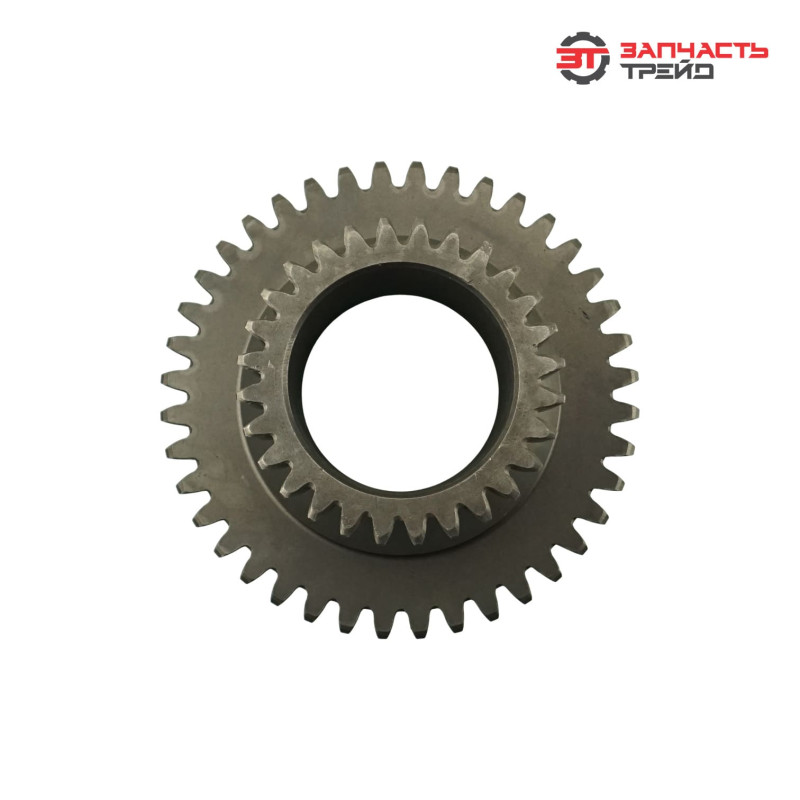

Блок шестерен редуктора ПВМ 1520-2308062-05 (РБ, ОАО МЗШ) (Z1=28, Z2=40) (МТЗ-1221)

Блок шестерён редуктора ПВМ 1520‑2308062‑05 — сборочная единица белорусского производства (изготовитель — ОАО МЗШ), предназначенная для установки в редуктор переднего ведущего моста (ПВМ) тракторов МТЗ‑1221. Деталь состоит из двух шестерён с числом зубьев Z1 =28 и Z2 =40, закреплённых на общем валу или оси. Блок обеспечивает передачу и преобразование крутящего момента с передаточным отношением Z2 /Z1 =40/28≈1,43. От исправности узла зависят плавность хода, устойчивость к нагрузкам и долговечность работы переднего моста, а также тягово‑сцепные свойства трактора в сложных условиях эксплуатации.

Тип

Блок шестерён редуктора переднего ведущего моста — компонент трансмиссии сельскохозяйственной техники. Отличается от других типов шестерённых узлов:
• специализацией под работу в составе ПВМ трактора МТЗ‑1221;
• фиксированным передаточным отношением (промежуточное между модификациями с Z 2 =39 и Z 2 =44), что обеспечивает баланс между скоростью и тяговым усилием;
• усиленной конструкцией для выдерживания ударных и переменных нагрузок при работе на полях и бездорожье;
• адаптацией к частым включениям/выключениям ПВМ в условиях сельхозработ;
• наличием элементов фиксации шестерён на валу или оси редуктора;
• оптимизацией для работы с навесным и прицепным оборудованием различной массы.

Материал

Изготовлен из легированной конструкционной стали (аналогичной маркам 18ХГТ, 20ХН3А или 40Х) с последующей термообработкой (цементация, закалка, отпуск), что обеспечивает:
• высокую поверхностную твёрдость зубьев (58–62 HRC) для сопротивления износу;
• достаточную вязкость сердцевины для предотвращения хрупкого разрушения;
• устойчивость к усталостным нагрузкам при длительном циклическом нагружении;
• износостойкость в условиях граничного трения и вибраций;
• стойкость к заеданию и выкрашиванию рабочих поверхностей зубьев;
• долговечность эксплуатации в тяжёлых условиях сельхозтехники;
• стабильность характеристик при перепадах температур и влажности.

Функция

Блок шестерён выполняет несколько ключевых задач в редукторе ПВМ:
• передаёт крутящий момент от входного вала редуктора к выходному;
• преобразует частоту вращения и крутящий момент с заданным передаточным отношением (≈1,43);
• обеспечивает кинематическую связь между элементами привода переднего моста;
• участвует в распределении нагрузки между полуосями ПВМ;
• способствует плавному включению и выключению переднего моста без рывков и ударов;
• поддерживает требуемую скорость вращения колёс переднего моста в соответствии с режимом работы трактора;
• снижает динамические нагрузки на трансмиссию при трогании и разгоне;
• оптимизирует тягово‑сцепные свойства трактора за счёт подобранного передаточного числа;
• повышает проходимость машины на сложных участках (рыхлый грунт, склоны, бездорожье).

Конструктивные особенности

• две шестерни с прямым или косозубым зацеплением, закреплённые на общем валу или оси;
• точное соответствие числа зубьев: Z1 =28, Z2 =40;
• посадочные поверхности под подшипники и уплотнения;
• шпоночные пазы или шлицевые соединения для фиксации на валу редуктора;
• отверстия и проточки для смазки и отвода продуктов износа;
• фаски и скругления на торцах зубьев для облегчения входа в зацепление;
• метки или маркировка для правильной ориентации при сборке;
• высокая точность изготовления зубьев (степень точности 7–8 по ГОСТ) для снижения шума и вибрации;
• антикоррозионная обработка поверхностей (фосфатирование, оксидирование или грунтование);
• маркировка с артикулом и данными производителя на корпусе блока;
• усиленные опорные поверхности для восприятия осевых и радиальных нагрузок;
• повышенная жёсткость конструкции для минимизации деформаций при пиковых нагрузках.

Применяемость

Блок 1520‑2308062‑05 предназначен для установки на тракторы МТЗ‑1221 и их модификации с передним ведущим мостом ПВМ, в т. ч.:
• МТЗ‑1221 (базовая модель);
• МТЗ‑1221В;
• МТЗ‑1221.2;
• другие версии МТЗ‑1221 с аналогичным редуктором ПВМ и требуемым передаточным числом.
Может применяться при:
• плановом ТО и ремонте редуктора ПВМ;
• замене изношенных шестерён;
• восстановлении работоспособности переднего моста после аварии или перегрузки;
• модернизации трансмиссии для изменения тяговых характеристик;
• ремонте после длительной эксплуатации в тяжёлых условиях.

Причины износа

К ускоренному износу блока шестерён приводят:
• длительная эксплуатация в условиях высоких нагрузок (тяжёлые почвы, буксировка прицепов, работа с навесным оборудованием);
• недостаточное количество или низкое качество трансмиссионного масла;
• загрязнение масла продуктами износа, пылью, водой;
• нарушение регламента технического обслуживания (несвоевременная замена масла);
• перегрузка ПВМ при работе с навесным оборудованием;
• частые резкие включения переднего моста с пробуксовкой колёс;
• ударные нагрузки при наезде на препятствия или резком торможении;
• коррозия поверхностей зубьев из‑за попадания влаги в редуктор;
• несоосность валов редуктора, вызывающая неравномерное распределение нагрузки;
• использование некачественных или несовместимых смазочных материалов;
• естественный износ при длительной эксплуатации (усталость металла, абразивный износ);
• работа в экстремальных температурных условиях (перегрев или переохлаждение масла).

Признаки износа

О необходимости замены блока шестерён свидетельствуют:
• повышенный шум (гул, стук, скрежет) в районе ПВМ при движении или включении переднего моста;
• вибрации и толчки при работе ПВМ;
• пробуксовка или проскальзывание переднего моста под нагрузкой;
• затруднённое включение ПВМ или самопроизвольное отключение;
• подтекание масла из редуктора (может указывать на повреждение уплотнений из‑за люфта вала);
• увеличенный люфт в зацеплении шестерён (проверяется при диагностике редуктора);
• видимые повреждения зубьев шестерён (выкрашивание, сколы, задиры) при разборке узла;
• неравномерный износ зубьев по длине или высоте;
• следы перегрева металла (цвета побежалости) на поверхностях шестерён;
• заедание или тугое вращение валов редуктора при проверке вручную;
• снижение тяговых характеристик трактора при включённом ПВМ;
• появление посторонних звуков при изменении режима движения (разгон, торможение).

Производитель

Изготовитель — ОАО «Минский завод шестерён» (ОАО МЗШ), Республика Беларусь. Завод специализируется на выпуске зубчатых передач, редукторов и комплектующих для сельхозтехники, в т. ч. для тракторов МТЗ. Продукция завода:
• производится по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка твёрдости, геометрии зубьев, балансировки);
• соответствует требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике МТЗ;
• отличается высокой точностью изготовления и надёжностью в эксплуатации.

Вес

• около 8,5–9,5 кг (в зависимости от модификации и комплектации).

Габариты упаковки

• ориентировочно 300 мм×250 мм×200 мм (для одного блока в картонной коробке или деревянном ящике).
