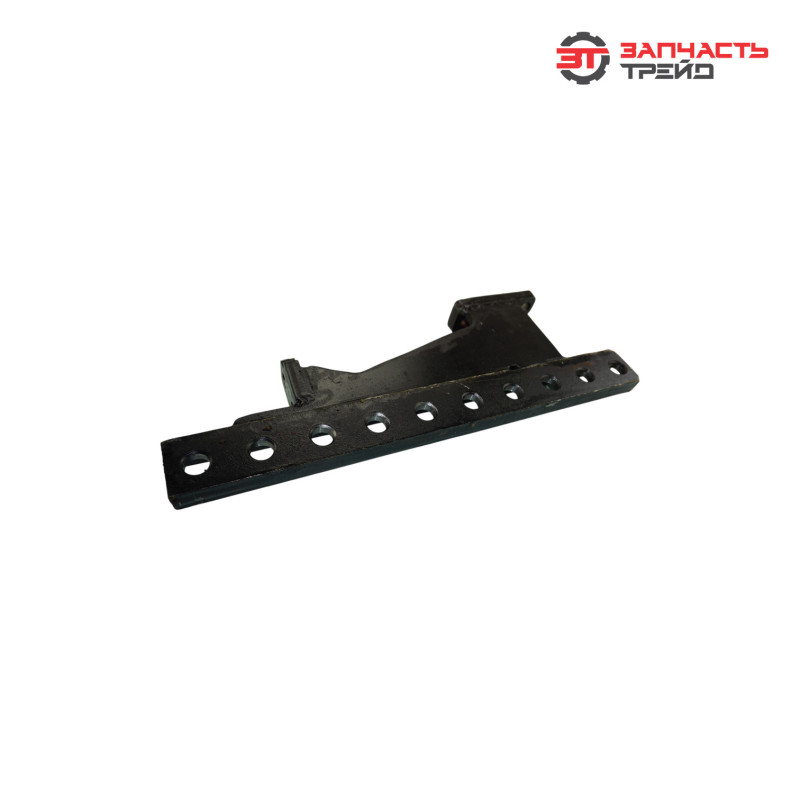

Боковина тягово-сцепного устройства СВАРНАЯ 1322-2707060-Б-01 (РБ, ВасАВА) (левая) (МТЗ-1221)

Боковина тягово‑сцепного устройства СВАРНАЯ 1322‑2707060‑Б‑01 левая — конструктивный элемент белорусского производства (изготовитель — ВасАВА), предназначенный для установки в состав тягово‑сцепного устройства тракторов МТЗ‑1221. Деталь представляет собой сварную металлическую конструкцию сложной формы, формирующую левую боковую часть узла. Является зеркальным аналогом правой боковины (1322‑2707060‑Б). Обеспечивает жёсткость конструкции, служит опорой для крепления механизмов сцепки и воспринимает значительные нагрузки при буксировке прицепов и навесного оборудования. Отличается высокой ремонтопригодностью и адаптирована к тяжёлым условиям эксплуатации в сельском хозяйстве.

Тип

Сварная несущая деталь тягово‑сцепного устройства для сельхозтехники. Отличается от других элементов конструкции:
• сварной технологией изготовления — позволяет создавать сложные формы с оптимальным распределением нагрузок;
• усиленной конструкцией в зонах максимальных нагрузок — выдерживает высокие статические и динамические усилия;
• точной геометрией посадочных мест — гарантирует корректную сборку и соосность компонентов сцепки;
• адаптированностью к частым циклам нагрузки/разгрузки при сцепке/расцепке;
• зеркальным исполнением относительно правой боковины для симметричной работы узла;
• возможностью локального усиления отдельных участков сварными накладками;
• ремонтопригодностью — допускает восстановление при умеренных повреждениях.

Материал

Изготовлена из конструкционной углеродистой стали (марка Ст3 или 20) с применением следующих технологий:
• раскрой листового и профильного проката для формирования заготовок;
• сварка полуавтоматическая в среде защитных газов (MIG/MAG) для создания прочных и надёжных соединений;
• механическая обработка посадочных и контактных поверхностей;
• антикоррозионная защита — фосфатирование или грунтование с последующим нанесением двухкомпонентной эмали;
• в зонах повышенного износа — установка упрочняющих накладок из стали повышенной прочности.
Такой выбор материала и обработки обеспечивает:
• высокую механическую прочность для восприятия тяговых усилий до нескольких тонн;
• устойчивость к ударным нагрузкам при рывках и резком торможении прицепа;
• долговечность эксплуатации в условиях вибрации и знакопеременных нагрузок;
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с дорожной грязью;
• оптимальное соотношение прочности и массы по сравнению с литыми аналогами;
• возможность ремонта сваркой при локальных повреждениях.

Функция

Боковина выполняет несколько ключевых задач в конструкции тягово‑сцепного устройства:
• формирует левую боковую стенку узла, обеспечивая его общую жёсткость и стабильность;
• служит опорой для монтажа тягово‑сцепных механизмов (крюка, петли, сцепного шкворня);
• воспринимает и распределяет тяговые усилия от прицепа или навесного оборудования на раму трактора;
• защищает внутренние компоненты сцепного устройства от механических повреждений;
• обеспечивает правильное позиционирование подвижных элементов сцепки (фиксаторов, пружин, рычагов);
• участвует в гашении ударных нагрузок при трогании и торможении состава;
• создаёт защитный контур, препятствующий попаданию грязи и влаги в зону работы механизмов;
• служит монтажной базой для установки вспомогательных элементов (чеков, страховочных цепей, электропроводки прицепа);
• совместно с правой боковиной формирует симметричную и сбалансированную конструкцию сцепного узла.

Конструктивные особенности

• сварная конструкция из листового и профильного проката с рёбрами жёсткости для повышения прочности без избыточного увеличения массы;
• точные посадочные размеры и обработанные монтажные отверстия под болты и штифты;
• усиленные зоны в местах крепления тягово‑сцепных механизмов и приложения максимальных нагрузок (в т. ч. сварные накладки);
• технологические вырезы и каналы для смазки и отвода продуктов износа;
• обработанные контактные поверхности для минимизации трения и износа;
• антикоррозийное покрытие (грунт, эмаль) на всех внешних поверхностях;
• маркировка с артикулом и данными производителя на внутренней стороне детали;
• наличие отверстий и бобышек для крепления страховочных устройств и электропроводки;
• защитные кромки и фаски для предотвращения концентрации напряжений и сколов;
• совместимость с типовыми компонентами тягово‑сцепных устройств (крюками, петлями, шкворнями);
• продуманная конструкция сварных швов для равномерного распределения нагрузок;
• зеркальная симметрия относительно правой боковины (1322‑2707060‑Б) для равномерного распределения усилий в узле.

Применяемость

Боковина СВАРНАЯ 1322‑2707060‑Б‑01 левая подходит для следующих моделей техники:
• МТЗ‑1221 (базовая модель);
• МТЗ‑1221В;
• МТЗ‑1221.2;
• другие модификации МТЗ‑1221 с аналогичным тягово‑сцепным устройством.
Может применяться при:
• заводской сборке тракторов на конвейере;
• плановом техническом обслуживании и ремонте сцепного устройства;
• замене изношенных или повреждённых элементов узла;
• восстановлении после аварий или перегрузок;
• модернизации сцепного устройства с установкой усиленных компонентов;
• полной замене тягово‑сцепного узла при капитальном ремонте трактора;
• замене литой боковины на сварную при модернизации конструкции.

Причины износа

К ускоренному износу боковины приводят:
• высокие динамические нагрузки при буксировке тяжёлых прицепов и работе на неровном рельефе;
• ударные воздействия при резком трогании, торможении или наезде на препятствия;
• коррозия металла из‑за воздействия влаги, соли, удобрений и дорожной грязи;
• абразивный износ контактных поверхностей при попадании песка и твёрдых частиц;
• деформация при перегрузке сцепного устройства (буксировка массы, превышающей допустимую);
• ослабление креплений из‑за вибрации и циклических нагрузок;
• усталостные трещины в сварных швах и зонах концентрации напряжений;
• отсутствие или повреждение антикоррозионного покрытия;
• контакт с агрессивными средами (масла, топливо, удобрения, реагенты);
• естественное старение металла и усталостные процессы при длительной эксплуатации;
• нарушение регламента технического обслуживания (несвоевременная смазка, контроль креплений).

Признаки износа

О необходимости замены боковины свидетельствуют:
• трещины в сварных швах или основном металле, особенно в зонах высокой нагрузки;
• деформация детали (изгибы, перекосы), нарушающая соосность сцепных механизмов;
• увеличенный люфт или шатание тягово‑сцепных элементов при проверке;
• видимые следы коррозии, особенно в виде сквозных очагов или под покрытием;
• износ посадочных отверстий под болты или штифты (овальность, смятие резьбы);
• скрип, стук или дребезг в районе сцепного устройства при движении или сцепке;
• затруднённое или некорректное срабатывание фиксаторов и замков сцепки;
• следы масла или смазки на поверхности детали, указывающие на нарушение герметичности узла;
• отслоение лакокрасочного покрытия и антигравийной защиты;
• появление вибраций или шумов, не характерных для исправного сцепного устройства;
• неравномерный износ сопряжённых деталей из‑за перекоса боковины.

Производитель

Изготовитель — ВасАВА (предприятие в Республике Беларусь, специализирующееся на производстве сварных конструкций и комплектующих для сельхозтехники). Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка геометрии, прочности сварных швов, покрытия);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике МТЗ;
• отличается надёжностью сварных соединений и долговечностью эксплуатации.

Вес

• около 12–16 кг (в зависимости от модификации и наличия дополнительных элементов).

Габариты упаковки

• ориентировочно 600 мм×400 мм×300 мм (для одной боковины в деревянном ящике или картонной коробке с защитной прокладкой).
