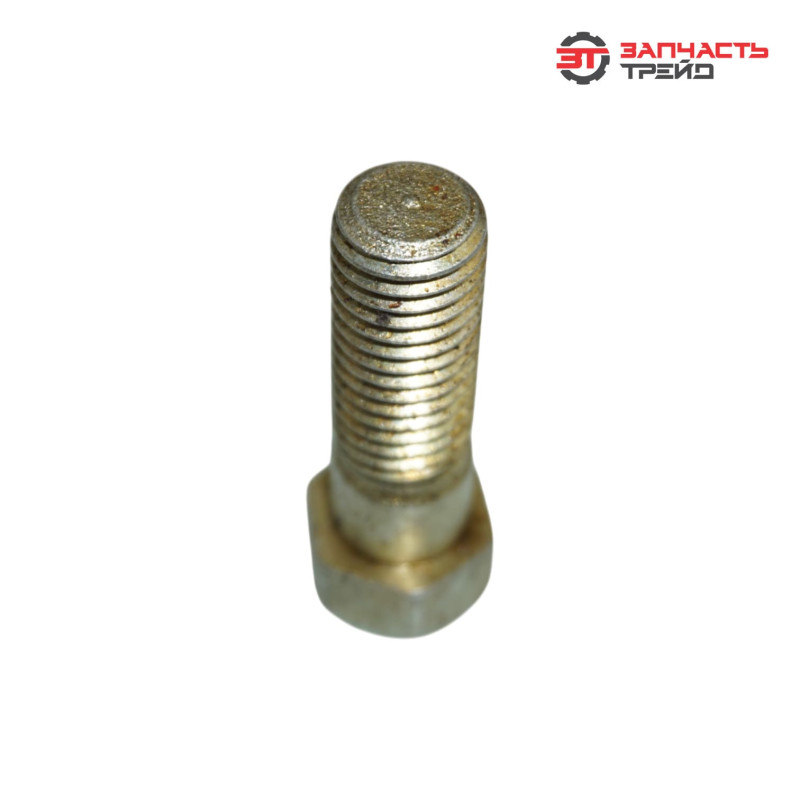

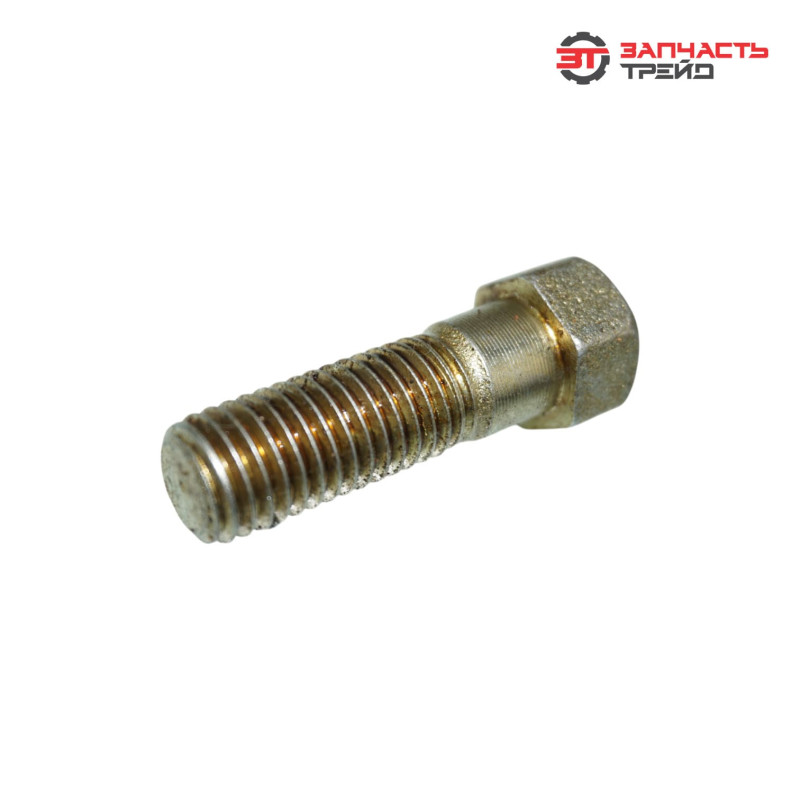

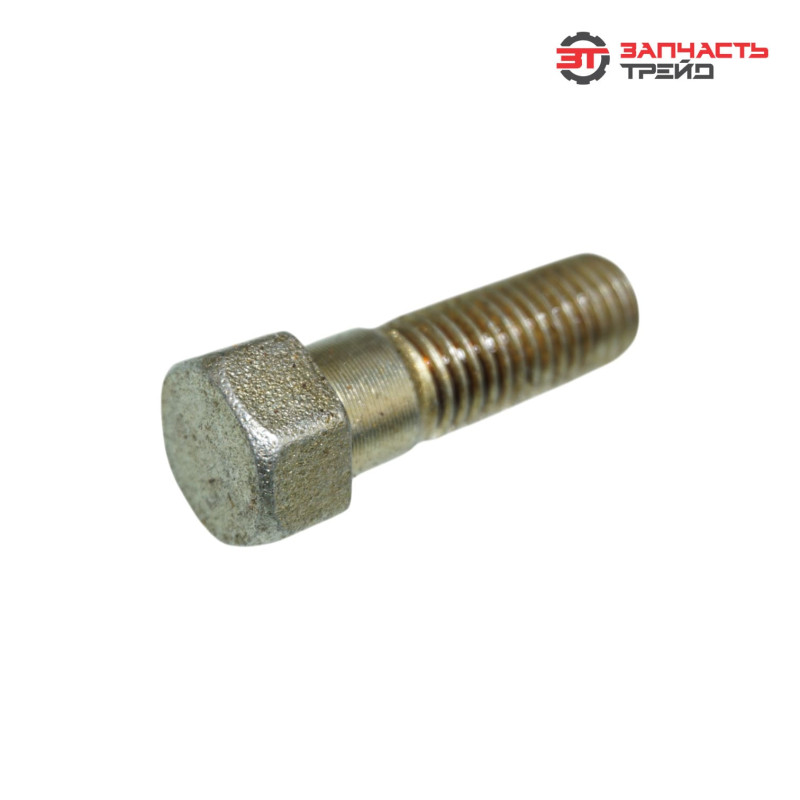

Болт эпицикла заднего моста 1221-2407505 (М12х35) (РБ, ОАО МТЗ) (МТЗ-1221)

Болт эпицикла заднего моста 1221‑2407505 — крепёжный элемент белорусского производства (изготовитель — ОАО «Минский тракторный завод»), который используется в конструкции заднего моста трактора МТЗ‑1221 для фиксации эпицикла планетарного редуктора. Деталь обеспечивает надёжное и стабильное соединение, критически важное для корректной работы заднего моста: от неё зависит передача крутящего момента на колёса, плавность хода и устойчивость трактора при работе с навесным оборудованием и в условиях повышенных нагрузок.

Тип

Специализированный высокопрочный болт для трансмиссионных узлов сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные динамические и ударные нагрузки, возникающие при передаче крутящего момента;
• точной резьбой М12×1,25 мм — гарантирует плотное соединение без люфтов;
• особой формой головки (под ключ 19 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях корпуса заднего моста;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации и ударных нагрузках во время работы трактора;
• повышенной износостойкостью — выдерживает длительные нагрузки в условиях трения и знакопеременных воздействий.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 10.9);
• устойчивость к усталостным разрушениям при циклических нагрузках;
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с трансмиссионными маслами;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);
• долговечность эксплуатации в тяжёлых условиях работы трансмиссии.

Функция

Болт выполняет несколько ключевых задач в конструкции заднего моста:
• фиксирует эпицикл планетарного редуктора в корпусе заднего моста;
• обеспечивает точное позиционирование эпицикла относительно других элементов планетарной передачи;
• передаёт крутящий момент от полуоси к эпициклу и далее на колёса;
• предотвращает осевое смещение эпицикла во время работы трансмиссии;
• поддерживает соосность элементов планетарного механизма;
• снижает вероятность появления люфтов и вибраций в трансмиссии;
• помогает поддерживать герметичность узла — снижает риск утечек трансмиссионного масла из корпуса заднего моста.

Конструктивные особенности

• резьба: М12×1,25 мм (наружная) — стандартизированный параметр для совместимости с посадочными отверстиями эпицикла и корпуса заднего моста МТЗ‑1221;
• длина болта: 35 мм — оптимизирована для надёжного крепления эпицикла с учётом толщины соединяемых деталей;
• размер под ключ: 19 мм (шестигранная головка);
• класс прочности: 10.9 — гарантирует устойчивость к высоким нагрузкам при работе трансмиссии;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о производителе, технических параметрах и номере партии;
• соответствие ТУ ОАО МТЗ и ГОСТ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 80–100 Н•м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения надёжности соединения и сохранения целостности резьбы.

Применяемость

Болт 1221‑2407505 подходит для:
• тракторов МТЗ‑1221 — базовая модель с полным приводом и усиленным задним мостом;
• модернизированных версий МТЗ‑1221 с аналогичной конструкцией заднего моста;
• другой сельхозтехники на базе МТЗ с планетарным редуктором заднего моста аналогичной конструкции;
• машин, использующих планетарные передачи в конструкции ведущих мостов.
• Устанавливается в узлах:
• крепление эпицикла планетарного редуктора к корпусу заднего моста;
• фиксация элементов планетарной передачи, обеспечивающих передачу крутящего момента на полуоси;
• соединение эпицикла с ведомой шестернёй главной передачи.

Причины износа

К ускоренному износу болта эпицикла приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию резьбы и корпуса эпицикла;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и контактных поверхностей;
• ударные нагрузки при работе на неровных поверхностях и с тяжёлым навесным оборудованием;
• знакопеременные нагрузки при резком старте, торможении и переключении передач;
• абразивный износ резьбы при попадании металлической стружки или грязи в зону соединения;
• коррозия из‑за контакта с влажным воздухом, конденсатом или загрязнённым трансмиссионным маслом;
• перегрев узла — может вызвать отпуск стали и снижение прочности болта;
• нарушение регламента технического обслуживания (несвоевременная замена трансмиссионного масла и фильтров);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перекосы при установке — создают неравномерные нагрузки на эпицикл.

Признаки износа

О необходимости замены болта свидетельствуют:
• появление люфта в заднем мосту (можно проверить визуально и тактильно);
• посторонние стуки, дребезг или вибрации в районе заднего моста при движении или работе с навеской;
• неравномерный износ шин — может указывать на нарушение соосности элементов моста;
• затруднённое включение передач или пробуксовка — из‑за ослабления крепления эпицикла;
• следы подтекания трансмиссионного масла в зоне крепления эпицикла — может указывать на нарушение герметичности узла;
• видимые повреждения резьбы на болте или в посадочном отверстии эпицикла;
• деформация головки болта либо срыв граней под ключ;
• самопроизвольное ослабление крепления эпицикла во время эксплуатации;
• повышенный шум в заднем мосту при разгоне или нагрузке;
• сильная коррозия на поверхности болта, осложняющая его демонтаж.

Производитель

Изготовитель — ОАО «Минский тракторный завод» (ОАО МТЗ), Республика Беларусь. Завод специализируется на выпуске тракторов и комплектующих к ним. Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике с планетарными редукторами заднего моста.

Вес

• 0,095 кг (95 г) на один болт.

Габариты упаковки

• для одного болта: 60 мм×30 мм×30 мм.
