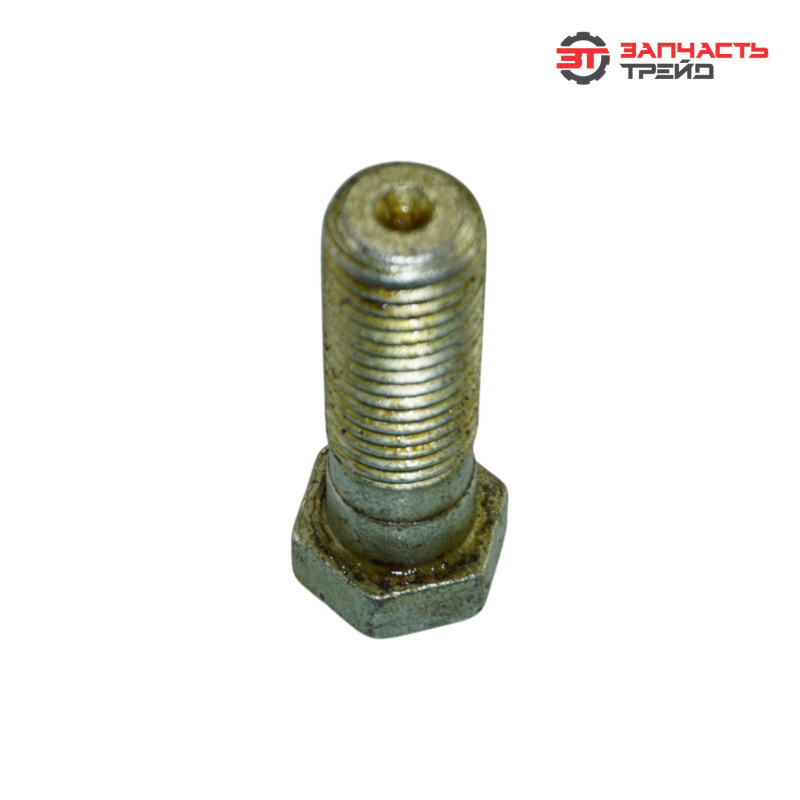

Болт крепления кронштейна 70-4605036 (РБ, ОАО МТЗ) (МТЗ-80/82, МТЗ-1221)

Болт 70‑4605036 — крепёжный элемент белорусского производства (изготовитель — ОАО «Минский тракторный завод», МТЗ), который используется в конструкции тракторов для фиксации кронштейна задней навески. Деталь обеспечивает надёжное и стабильное соединение, критически важное для корректной работы навесного оборудования: от неё зависит устойчивость конструкции и безопасная передача нагрузок при работе с прицепами, плугами, косилками и другой сельхозтехникой.

Тип

Специализированный высокопрочный болт для сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные динамические и вибрационные нагрузки, возникающие при работе навесного оборудования;
• точной резьбой — гарантирует плотное соединение без люфтов, предотвращая смещение кронштейна;
• особой формой головки (под ключ 22 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека и навески;
• высокой усталостной прочностью — выдерживает многократные циклы нагрузок при эксплуатации трактора в тяжёлых условиях;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы трактора;
• антикоррозийным покрытием — устойчив к воздействию влаги, грязи и технических жидкостей.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 10.9);
• устойчивость к усталостным разрушениям при циклических нагрузках (пуск, работа, остановка трактора, включение навески);
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с техническими жидкостями;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);
• совместимость с материалами кронштейна и рамы трактора — предотвращает ускоренный износ сопряжённых деталей;
• долговечность эксплуатации в тяжёлых условиях работы сельхозтехники.

Функция

Болт выполняет несколько ключевых задач в конструкции трактора:
• фиксирует кронштейн задней навески к раме трактора;
• обеспечивает точное позиционирование навесного оборудования относительно рамы;
• передаёт усилия от навесного оборудования к раме без проскальзывания и деформаций;
• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы;
• поддерживает жёсткость конструкции навески — снижает риск деформаций при высоких нагрузках;
• участвует в равномерном распределении нагрузок между всеми точками крепления навески, снижая локальные напряжения в раме и кронштейне;
• помогает поддерживать правильную геометрию навесного узла — исключает перекосы и неравномерный износ деталей.

Конструктивные особенности

• резьба: М20×2,5 мм — стандартизированный параметр для совместимости с кронштейнами задней навески МТЗ;
• длина болта: 60 мм — оптимизирована для надёжного крепления кронштейна с учётом толщины соединяемых деталей;
• размер под ключ: 22 мм (шестигранная головка);
• класс прочности: 10.9 — гарантирует устойчивость к высоким нагрузкам;
• точная обработка поверхности — минимизирует трение и износ при затяжке;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о классе прочности и производителе;
• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;
• соответствие ГОСТ и ТУ МТЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 160–180 Н•м — требует точного соблюдения при монтаже для обеспечения надёжности соединения.

Применяемость

Болт 70‑4605036 подходит для тракторов:
• МТЗ‑80 и его модификаций;
• МТЗ‑82 и его модификаций (в т. ч. МТЗ‑82.1);
• МТЗ‑1025.3;
• МТЗ‑1221 и его модификаций (в т. ч. МТЗ‑1221.3);
• МТЗ‑1222.3;
• МТЗ‑1523.3 и других моделей с аналогичной конструкцией задней навески.
Используется для крепления:
• кронштейнов гидроцилиндров задней навески;
• площадок крепления навесного оборудования;
• элементов рамы, участвующих в фиксации навески.

Причины износа

К ускоренному износу болта приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;
• коррозия из‑за воздействия влаги, технических жидкостей, дорожной грязи и реагентов;
• ударные нагрузки при работе с тяжёлым навесным оборудованием (плуги, культиваторы);
• динамические нагрузки при движении по неровной поверхности;
• абразивный износ резьбы при попадании твёрдых частиц;
• усталостные трещины в материале при длительной эксплуатации под нагрузкой;
• отсутствие или повреждение антикоррозионного покрытия;
• нарушение регламента технического обслуживания (несвоевременная проверка затяжки);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки).

Признаки износа

О необходимости замены болта свидетельствуют:
• появление люфта в соединении кронштейна и рамы (можно проверить визуально и тактильно);
• посторонние стуки, дребезг или вибрации в районе задней навески при работе или движении трактора;
• видимые повреждения резьбы на болте или в посадочном отверстии рамы;
• деформация стержня болта или срыв граней под ключ;
• сильная коррозия на поверхности болта, осложняющая его демонтаж;
• неравномерная затяжка болтов — может привести к перекосу кронштейна и нарушению работы навески;
• смещение навесного оборудования относительно рамы — указывает на ослабление крепления;
• трещины или деформации в зоне крепления кронштейна — могут быть следствием неравномерного распределения нагрузок из‑за износа болта.

Производитель

Изготовитель — ОАО «Минский тракторный завод» (МТЗ), Республика Беларусь. Завод — один из ведущих производителей сельхозтехники в СНГ, специализируется на выпуске тракторов и комплектующих. Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике МТЗ;
• отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

• 0,19 кг (190 г) на один болт.

Габариты упаковки

• для одного болта: 70 мм×30 мм×30 мм.
