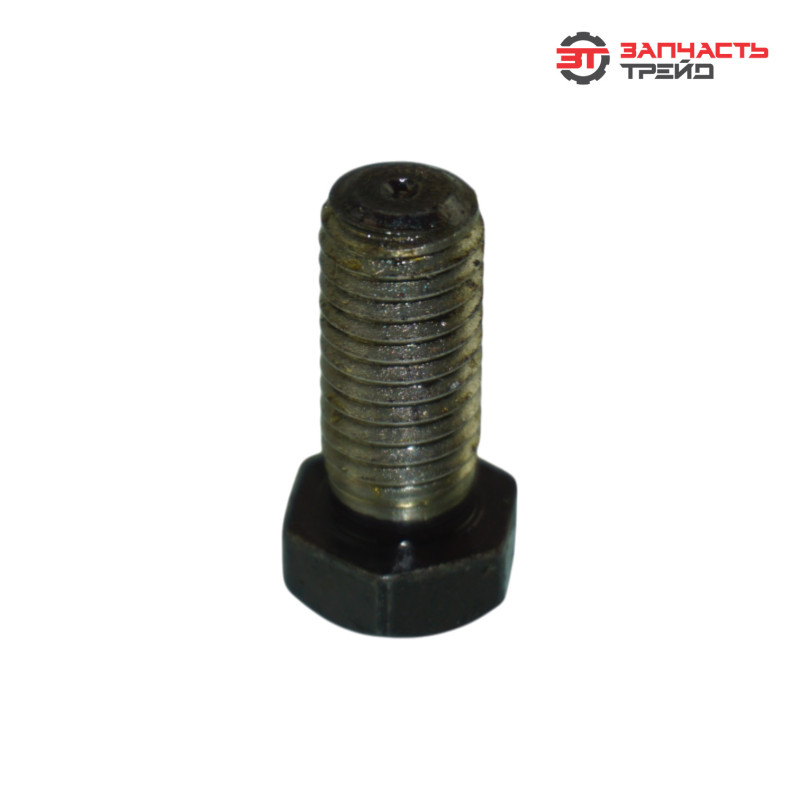

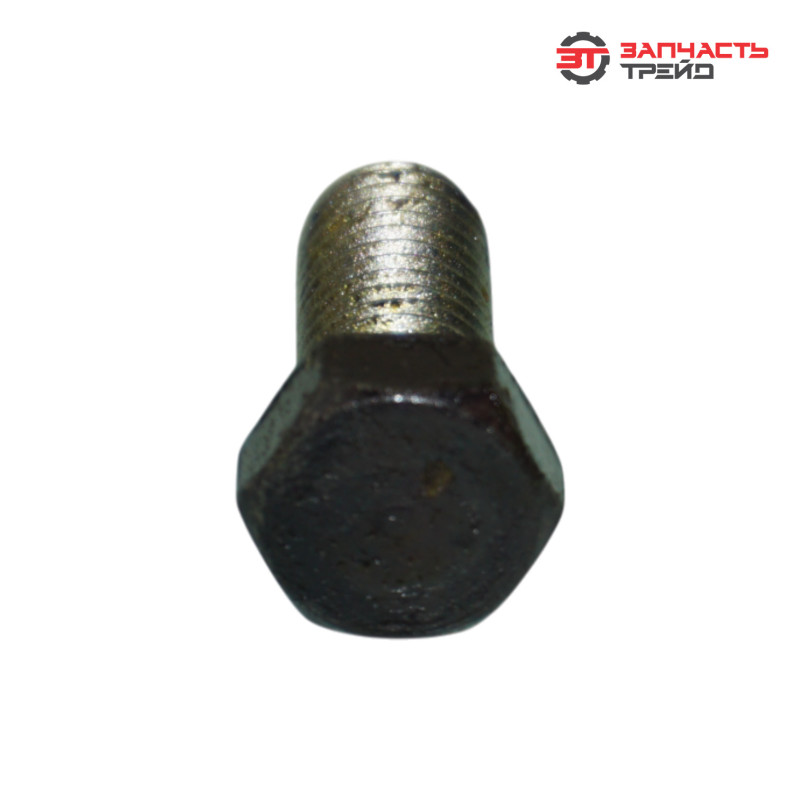

Болт крепления переходника ТКР 245-1008024 (короткий М10х1,5х23) (РБ, ММЗ филиал Столбцы) (Д245, Д245.12С, Д-260)

Болт 245‑1008024 — крепёжный элемент белорусского производства (изготовитель — филиал ММЗ «Столбцы»), который используется в конструкции дизельных двигателей для фиксации переходника турбокомпрессора (ТКР) к выпускному коллектору или другим узлам системы турбонаддува. Короткая версия болта (23 мм) применяется в точках крепления с ограниченным пространством. Деталь обеспечивает надёжное и герметичное соединение, критически важное для корректной работы турбосистемы: от неё зависит целостность стыка, сохранность прокладки и предотвращение утечек выхлопных газов.

Тип

Специализированный высокопрочный короткий болт для крепления узлов турбонаддува в дизельных двигателях сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на экстремальные температурные и вибрационные нагрузки;
• точной резьбой — гарантирует плотное соединение без люфтов и герметичность стыка;
• особой формой головки (под ключ 14 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;
• высокой усталостной прочностью — выдерживает многократные циклы нагрева/охлаждения и вибраций;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы двигателя;
• термостойким антикоррозийным покрытием — устойчив к воздействию выхлопных газов и высоких температур.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 10.9);
• устойчивость к усталостным разрушениям при циклических нагрузках (пуск, работа, остановка двигателя);
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с выхлопными газами;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +650 °C);
• совместимость с материалами коллектора и переходника — предотвращает ускоренный износ сопряжённых деталей;
• долговечность эксплуатации в тяжёлых условиях работы турбосистемы.

Функция

Болт выполняет несколько ключевых задач в системе турбонаддува:
• фиксирует переходник ТКР на выпускном коллекторе или другом узле системы;
• обеспечивает точное позиционирование переходника относительно коллектора и турбокомпрессора;
• передаёт усилия от коллектора к переходнику без проскальзывания;
• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя;
• поддерживает герметичность стыка — снижает риск утечек выхлопных газов, которые могут привести к потере мощности и перегреву;
• компенсирует температурные расширения материалов при нагреве двигателя;
• участвует в равномерном распределении нагрузок между всеми точками крепления переходника, снижая локальные напряжения в коллекторе и переходнике.

Конструктивные особенности

• резьба: М10×1,5 мм — стандартизированный параметр для совместимости с двигателями Д‑245/Д‑260;
• длина болта: 23 мм — оптимизирована для применения в точках крепления с ограниченным пространством;
• размер под ключ: 14 мм (шестигранная головка);
• класс прочности: 10.9 — гарантирует устойчивость к высоким нагрузкам;
• точная обработка поверхности — минимизирует трение и износ при затяжке;
• защитное покрытие — препятствует образованию коррозии и окислению при высоких температурах;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о классе прочности и производителе;
• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;
• соответствие ГОСТ и ТУ ММЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 25–35 Н•м — требует точного соблюдения при монтаже для обеспечения герметичности соединения.

Применяемость

Болт 245‑1008024 подходит для двигателей:
• Д‑245 и его модификаций (в т. ч. Д‑245.12С);
• Д‑260 и его модификаций.
• Устанавливается на технике с этими двигателями, в т. ч.:
• тракторы МТЗ‑80, МТЗ‑82, МТЗ‑90/92, МТЗ‑100, МТЗ‑570, МТЗ‑822, МТЗ‑922, МТЗ‑923, МТЗ‑1221, МТЗ‑1523 и др.;
• комбайны и другая сельхозтехника с двигателями Д‑серии;
• спецтехника и промышленные установки с двигателями ММЗ, где требуется короткий болт крепления переходника ТКР.

Причины износа

К ускоренному износу болта приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;
• коррозия из‑за воздействия влаги, технических жидкостей, выхлопных газов и дорожной грязи;
• термические нагрузки — многократные циклы нагрева и охлаждения вызывают релаксацию напряжений и ослабление затяжки;
• ударные нагрузки при неправильной работе двигателя (детонация, пропуски зажигания);
• абразивный износ резьбы при попадании твёрдых частиц из выхлопных газов;
• усталостные трещины в материале при длительной эксплуатации под нагрузкой;
• отсутствие или повреждение антикоррозионного покрытия;
• нарушение регламента технического обслуживания (несвоевременная проверка затяжки);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки).

Признаки износа

О необходимости замены болта свидетельствуют:
• утечка выхлопных газов в зоне стыка переходника и коллектора (слышен характерный шипящий звук, особенно при разгоне);
• снижение мощности двигателя и ухудшение динамики разгона из‑за потери давления в системе турбонаддува;
• появление люфта в соединении переходника и коллектора (можно проверить визуально и тактильно);
• посторонние стуки, дребезг или вибрации в районе турбокомпрессора при работе двигателя;
• видимые повреждения резьбы на болте или в посадочном отверстии коллектора;
• деформация стержня болта или срыв граней под ключ;
• сильная коррозия на поверхности болта, осложняющая его демонтаж;
• неравномерная затяжка болтов — может привести к перекосу переходника и повреждению прокладки;
• чёрный дым из выхлопной трубы — может указывать на утечку выхлопных газов до турбины.

Производитель

Изготовитель — филиал Минского моторного завода (ММЗ) «Столбцы», Республика Беларусь. Завод специализируется на выпуске комплектующих для дизельных двигателей, используемых в сельхозтехнике. Продукция завода:
• производится строго по технической документации ММЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры ММЗ, так и на рынок запчастей;
• сертифицирована для применения на технике с двигателями Д‑серии;
• отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

• 0,02 кг (20 г) на один болт.

Габариты упаковки

• для одного болта: 25 мм×14 мм×14 мм.
