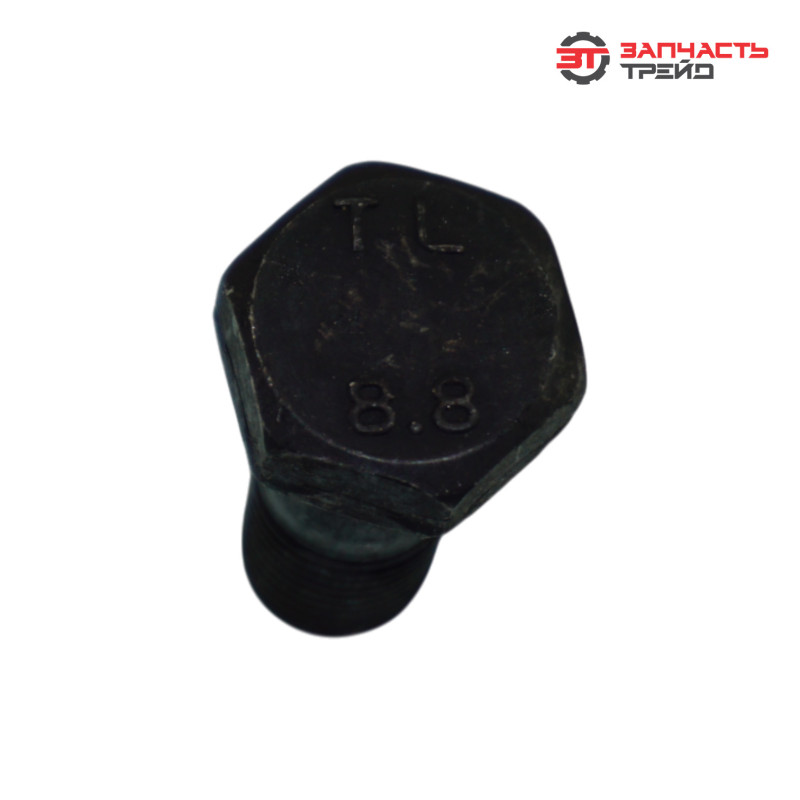

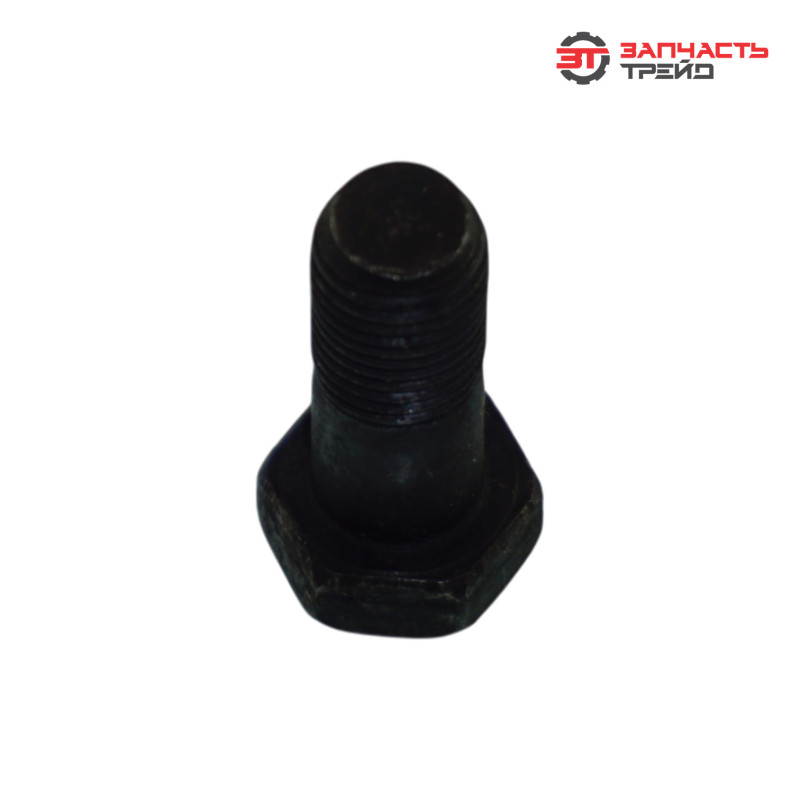

Болт маховика 50-1005127-А (Китай) (Д-243/245)

Болт 50‑1005127‑А — крепёжный элемент китайского производства, который используется в конструкции дизельных двигателей для фиксации маховика на фланце коленчатого вала. Деталь обеспечивает надёжное соединение, необходимое для корректной передачи крутящего момента от двигателя к трансмиссии. От качества установки и состояния болта зависит балансировка вращающихся масс, сохранность сопряжённых деталей и общая надёжность работы кривошипно‑шатунного механизма.

Тип

Специализированный высокопрочный болт для крепления ответственных узлов двигателя внутреннего сгорания. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на экстремальные динамические, ударные и вибрационные нагрузки, возникающие при работе маховика и запуске двигателя стартером;
• точной резьбой — гарантирует плотное соединение без люфтов и равномерное распределение нагрузок на маховик;
• особой формой головки (под ключ 19 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации и ударных нагрузках;
• повышенной точностью изготовления — обеспечивает равномерную затяжку всех болтов для предотвращения перекоса маховика.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 10.9);
• устойчивость к усталостным разрушениям при циклических нагрузках (пуск, работа, остановка двигателя);
• стойкость к коррозии в условиях контакта с моторным маслом, влагой и перепадами температур;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);
• совместимость с материалами маховика и коленчатого вала — предотвращает ускоренный износ сопряжённых деталей;
• долговечность эксплуатации в тяжёлых условиях работы двигателя.

Функция

Болт выполняет несколько ключевых задач в конструкции двигателя:
• фиксирует маховик на фланце коленчатого вала;
• обеспечивает точное позиционирование маховика относительно оси вращения;
• передаёт крутящий момент от коленчатого вала к маховику без проскальзывания;
• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя и при запуске стартером;
• участвует в равномерном распределении нагрузок между всеми точками крепления маховика, снижая локальные напряжения в фланце коленвала и маховике;
• сохраняет целостность конструкции при динамических нагрузках, возникающих при резком изменении оборотов двигателя и включении сцепления;
• помогает поддерживать балансировку вращающихся масс — снижает вибрации и износ деталей трансмиссии.

Конструктивные особенности

• резьба: М14×1,5 мм — стандартизированный параметр для совместимости с двигателями Д‑243/Д‑245;
• длина болта: 39 мм — оптимизирована для надёжного крепления маховика с учётом толщины соединяемых деталей;
• размер под ключ: 19 мм (шестигранная головка);
• класс прочности: 10.9 — гарантирует устойчивость к высоким нагрузкам;
• точная обработка поверхности — минимизирует трение и износ при затяжке;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о классе прочности и производителе;
• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;
• соответствие международным стандартам качества — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 180–220 Н•м — требует точного соблюдения при монтаже для обеспечения равномерного прижатия маховика и сохранения балансировки.

Применяемость

Болт 50‑1005127‑А подходит для:
• двигателей Д‑243 и его модификаций (Д‑243Л, Д‑243С и др.);
• двигателей Д‑245 и его модификаций (Д‑245.5S2, Д‑245.9, Д‑245S2, Д‑245S3A и др.).
Устанавливается на технике с этими двигателями, в т. ч.:
• тракторы МТЗ‑80, МТЗ‑82, МТЗ‑90/92, МТЗ‑100, МТЗ‑570, МТЗ‑826, МТЗ‑922, МТЗ‑923, МТЗ‑1221, МТЗ‑1523 и др.;
• погрузчики, комбайны и другая сельхозтехника с двигателями Д‑серии;
• автомобили ЗИЛ‑5301 и др.;
• автобусы ПАЗ (ПАЗ‑4230, ПАЗ‑4234 и др.);
• спецтехника и промышленные установки с двигателями ММЗ, где требуется надёжное крепление маховика.

Причины износа

К ускоренному износу болта приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;
• коррозия из‑за воздействия влаги, конденсата, моторного масла и дорожной грязи;
• усталостные трещины в материале при длительной эксплуатации под нагрузкой;
• ударные нагрузки при запуске двигателя стартером (особенно при неисправном сцеплении или изношенном венце маховика);
• абразивный износ резьбы при попадании твёрдых частиц из масла;
• отсутствие или повреждение антикоррозионного покрытия;
• нарушение регламента технического обслуживания (несвоевременная проверка затяжки);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перегрев двигателя — может вызвать отпуск стали и снижение прочности болта;
• дисбаланс маховика — создаёт дополнительные циклические нагрузки на болты.

Признаки износа

О необходимости замены болта свидетельствуют:
• появление стуков или дребезга в районе маховика, особенно при запуске и остановке двигателя;
• вибрации на холостых оборотах и при переключении передач;
• пробуксовка сцепления — может указывать на ослабление крепления маховика;
• неравномерный износ зубьев венца маховика (особенно в зоне расположения болтов);
• утечка масла из‑под кожуха маховика (видимые потёки, следы масла на блоке);
• появление люфта или смещения маховика (можно проверить визуально и тактильно);
• посторонние вибрации или дребезг в районе картера сцепления при работе двигателя;
• видимые повреждения резьбы на болте или в посадочном отверстии фланца коленвала;
• деформация стержня болта или срыв граней под ключ;
• сильная коррозия на поверхности болта, осложняющая его демонтаж.

Производитель

Изготовитель — предприятие в Китае, специализирующееся на выпуске крепёжных элементов для двигателей внутреннего сгорания. Продукция завода:
• производится с соблюдением международных стандартов качества;
• проходит контроль основных параметров (размеры, прочность, покрытие, момент затяжки);
• соответствует требованиям по материалам, размерам и эксплуатационным характеристикам для применения на двигателях Д‑серии;
• поставляется на рынок запчастей как аналог оригинальных комплектующих;
• ориентирована на обеспечение совместимости с техникой, оснащённой двигателями Д‑243/Д‑245.

Вес

• 0,063 кг (63 г) на один болт.

Габариты упаковки

• для одного болта: 45 мм×19 мм×19 мм.
