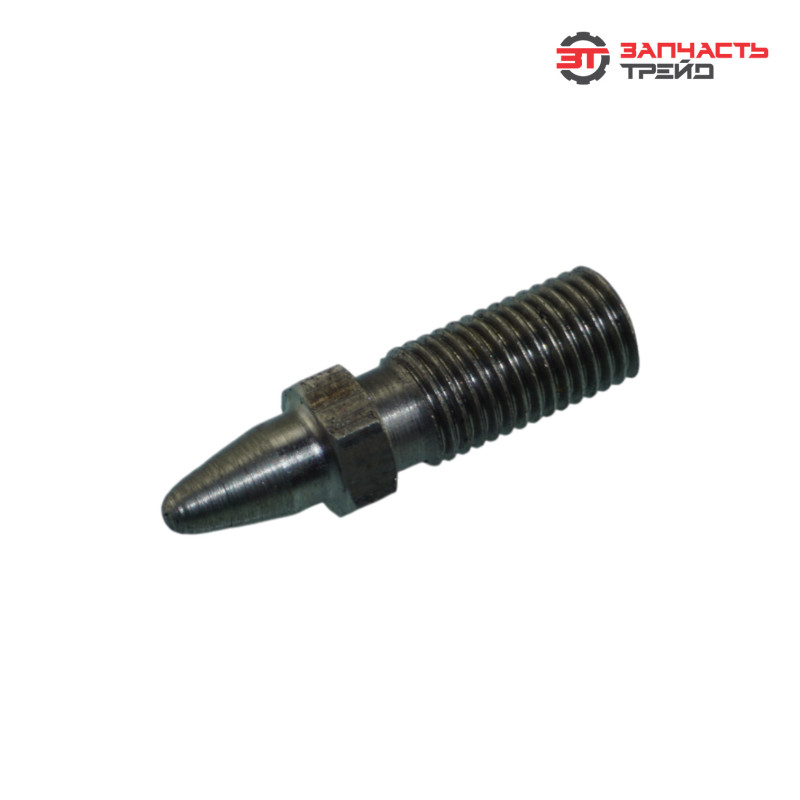

Болт привода выключения сцепления упорный 80-1602033 (РБ, САЗ) (МТЗ-80/82, МТЗ-1221)

Болт 80‑1602033 — крепёжный элемент белорусского производства (изготовитель — САЗ), который используется в конструкции тракторов для фиксации и обеспечения корректной работы привода выключения сцепления. Деталь играет важную роль в механизме управления сцеплением: от её надёжности зависит чёткость срабатывания привода, плавность включения/выключения сцепления и общая безопасность эксплуатации техники.

Тип

Специализированный упорный болт для привода выключения сцепления сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные динамические и ударные нагрузки при работе сцепления;
• точной резьбой — гарантирует плотное соединение без люфтов и стабильную передачу усилий;
• особой формой головки (под ключ 17 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы трактора;
• повышенной износостойкостью — выдерживает многократные циклы нагрузок при включении/выключении сцепления.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 8.8 или 10.9);
• устойчивость к усталостным разрушениям при циклических нагрузках (частое включение/выключение сцепления);
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с техническими жидкостями;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +120 °C);
• совместимость с материалами сопряжённых деталей привода сцепления — предотвращает ускоренный износ;
• долговечность эксплуатации в тяжёлых условиях работы сельхозтехники.

Функция

Болт выполняет несколько ключевых задач в системе привода выключения сцепления:
• фиксирует упорный элемент привода выключения сцепления в заданном положении;
• обеспечивает точное позиционирование деталей механизма выключения сцепления;
• передаёт усилия от привода к выжимному подшипнику без проскальзывания;
• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы трактора;
• участвует в поддержании заданного рабочего зазора в механизме сцепления;
• помогает сохранять стабильность работы сцепления при резких нагрузках (старт с грузом, переключение передач под нагрузкой);
• снижает риск перекоса деталей привода, который может привести к неравномерному износу фрикционных накладок.

Конструктивные особенности

• резьба: М12×1,25 мм — стандартизированный параметр для совместимости с тракторами МТЗ;
• длина болта: 60 мм — оптимизирована для надёжного крепления упорного элемента с учётом конструкции привода сцепления;
• размер под ключ: 17 мм (шестигранная головка);
• класс прочности: 8.8 или 10.9 — гарантирует устойчивость к нагрузкам при работе сцепления;
• точная обработка поверхности — минимизирует трение и износ при затяжке;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о классе прочности и производителе;
• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;
• соответствие ГОСТ и ТУ САЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 45–55 Н•м — требует точного соблюдения при монтаже для обеспечения корректной работы привода сцепления.

Применяемость

Болт 80‑1602033 подходит для:
• тракторов МТЗ‑80 и его модификаций;
• тракторов МТЗ‑82 и его модификаций;
• тракторов МТЗ‑1221 и других моделей с аналогичной конструкцией привода выключения сцепления.
Устанавливается на технике, где используется механическая система сцепления с механическим или гидравлическим приводом выключения, в т. ч.:
• базовые модели тракторов МТЗ с двигателями Д‑240, Д‑243, Д‑245;
• модернизированные версии МТЗ с усовершенствованной системой сцепления;
• спецтехника на базе тракторов МТЗ с сохранением оригинальной конструкции привода выключения сцепления.

Причины износа

К ускоренному износу болта приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;
• коррозия из‑за воздействия влаги, конденсата, технических жидкостей и дорожной грязи;
• усталостные трещины в материале при длительной эксплуатации под нагрузкой;
• ударные нагрузки при резком включении сцепления или пробуксовке;
• абразивный износ резьбы при попадании твёрдых частиц (пыль, песок);
• отсутствие или повреждение антикоррозионного покрытия;
• нарушение регламента технического обслуживания (несвоевременная проверка затяжки);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перегрев узла сцепления — может вызвать отпуск стали и снижение прочности болта;
• перекосы в механизме привода — создают неравномерные нагрузки на болт.

Признаки износа

О необходимости замены болта свидетельствуют:
• трудности при выключении сцепления — требуется заметно большее усилие на педали;
• неполное выключение сцепления (пробуксовка) — трактор начинает движение при выжатой педали;
• появление люфта в приводе выключения сцепления (можно проверить визуально и тактильно);
• посторонние стуки, дребезг или вибрации в районе механизма сцепления при его включении/выключении;
• неравномерный износ фрикционных накладок диска сцепления — может указывать на перекос деталей из‑за ослабления крепления;
• видимые повреждения резьбы на болте или в посадочном отверстии;
• деформация стержня болта или срыв граней под ключ;
• сильная коррозия на поверхности болта, осложняющая его демонтаж;
• заедание педали сцепления или её «зависание» в одном положении;
• повышенный свободный ход педали сцепления при сохранении нормального уровня рабочей жидкости (для гидропривода).

Производитель

Изготовитель — САЗ (Слуцкий автоагрегатный завод), Республика Беларусь. Завод специализируется на выпуске комплектующих для тракторов МТЗ и входит в структуру холдинга «Минский тракторный завод». Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике марки МТЗ;
• отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

• 0,085 кг (85 г) на один болт.

Габариты упаковки

• для одного болта: 65 мм×17 мм×17 мм.
