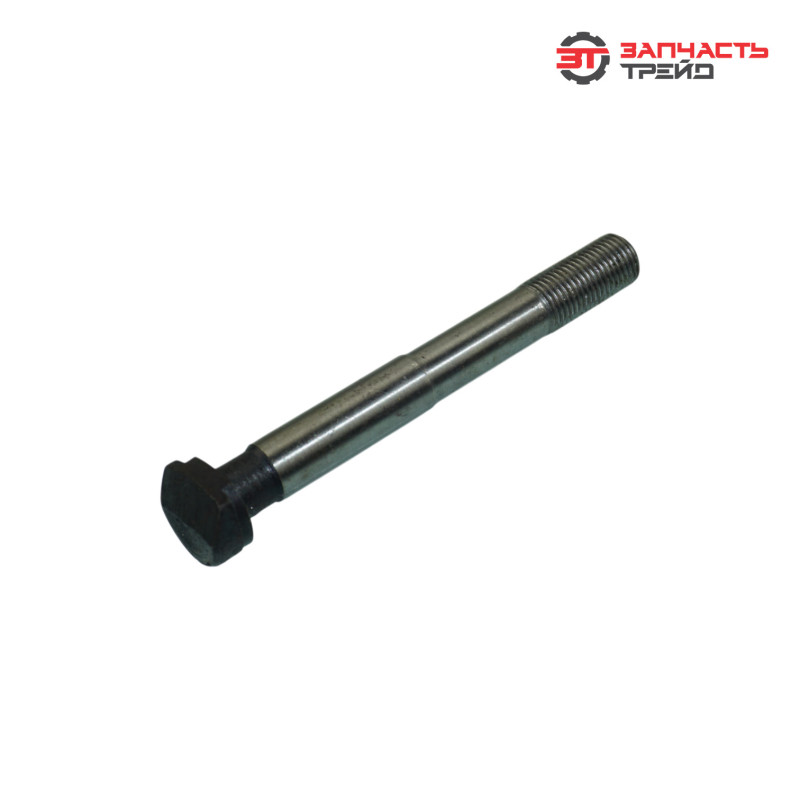

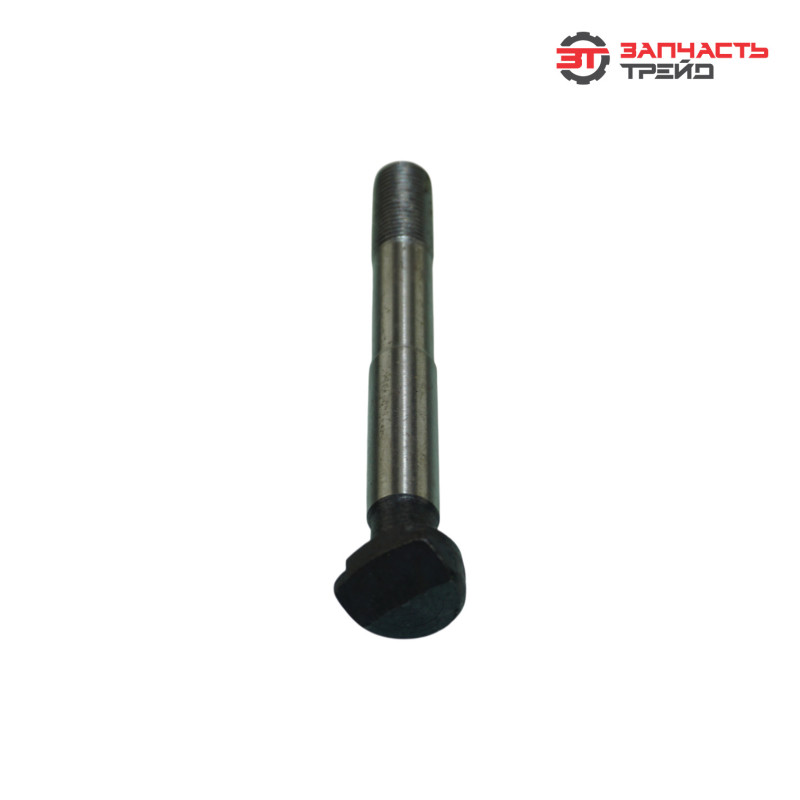

Болт шатунный 260-1004182-А1 без гайки (РБ, ММЗ филиал Столбцы) (Д-260)

Болт 260‑1004182‑А1 — крепёжный элемент белорусского производства (изготовитель — филиал ММЗ в г. Столбцы), который используется в конструкции двигателя Д‑260 для соединения нижней головки шатуна с шатунной шейкой коленчатого вала. Деталь обеспечивает надёжное и жёсткое соединение, критически важное для корректной работы кривошипно‑шатунного механизма: от состояния болта зависит стабильность работы двигателя, равномерность хода поршней и долговечность всего силового агрегата.

Тип

Специализированный высокопрочный шатунный болт для дизельных двигателей сельхозтехники. Отличается от стандартных крепёжных изделий:

усиленной конструкцией — рассчитан на экстремальные динамические и знакопеременные нагрузки (сжатие, растяжение, изгиб) при работе двигателя;

точной резьбой — гарантирует плотное соединение без люфтов и равномерное распределение нагрузок на крышку шатуна;

особой формой головки (под ключ 17 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях картера двигателя;

защитой от самооткручивания — сохраняет надёжность крепления при вибрации и ударных нагрузках во время работы двигателя;

повышенной усталостной прочностью — выдерживает миллиарды циклов нагрузок при работе на высоких оборотах.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х, 40ХН или 38ХС) с защитным антикоррозийным покрытием (фосфатным или оксидным). Такой выбор материала обеспечивает:

высокую механическую прочность (класс прочности 10.9);

устойчивость к усталостным разрушениям при циклических нагрузках (работа двигателя на разных режимах);

стойкость к коррозии в условиях контакта с моторным маслом, парами топлива и продуктами сгорания;

сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +300 °C в зоне работы);

совместимость с материалами шатуна и коленчатого вала — предотвращает ускоренный износ сопряжённых деталей;

долговечность эксплуатации в тяжёлых условиях работы дизельного двигателя.

Функция

Болт выполняет несколько ключевых задач в кривошипно‑шатунном механизме:

фиксирует крышку нижней головки шатуна на шатунной шейке коленчатого вала;

обеспечивает точное позиционирование шатуна относительно шейки коленвала;

передаёт усилия от поршня к коленчатому валу через шатун без проскальзывания;

предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя;

поддерживает оптимальный зазор в шатунном подшипнике — снижает риск задиров и перегрева;

способствует равномерной работе двигателя — обеспечивает плавность хода и минимизирует вибрации;

помогает избежать аварийных ситуаций — предотвращает обрыв шатуна и разрушение двигателя при высоких нагрузках.

Конструктивные особенности

резьба: М10×1,25 мм — стандартизированный параметр для совместимости с двигателем Д‑260;

длина болта: 68 мм — оптимизирована для надёжного крепления крышки шатуна с учётом толщины соединяемых деталей;

диаметр стержня: 10 мм;

размер под ключ: 17 мм (шестигранная головка);

класс прочности: 10.9 — гарантирует устойчивость к нагрузкам при работе двигателя;

точная обработка поверхности — минимизирует трение и износ при затяжке;

защитное покрытие — препятствует образованию коррозии;

фаски на торцах — облегчают установку и предотвращают задиры резьбы;

маркировка на головке — содержит данные о классе прочности и производителе;

радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;

соответствие ГОСТ и ТУ ММЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;

момент затяжки: 180–200 Н·м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения равномерного прижатия крышки шатуна и сохранения целостности резьбы.

Применяемость

Болт 260‑1004182‑А1 подходит для:

двигателей Д‑260 и его модификаций (Д‑260.1, Д‑260.2, Д‑260.4 и др.);

тракторов МТЗ‑1221, МТЗ‑1523 и других моделей с двигателем Д‑260;

другой сельхозтехники и спецтехники, где используется двигатель Д‑260 (комбайны, погрузчики, спецмашины с аналогичным силовым агрегатом).

Устанавливается в узлах:

кривошипно‑шатунный механизм двигателя;

соединение нижней головки шатуна и шатунной шейки коленвала.

Причины износа

К ускоренному износу болта приводят:

превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;

недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и посадочных мест;

усталостные трещины в материале при длительной эксплуатации под нагрузкой (миллиарды циклов растяжения‑сжатия);

ударные нагрузки при детонации двигателя или перегрузках;

абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, продукты износа подшипников);

коррозия из‑за контакта с влажным воздухом, конденсатом или агрессивными компонентами выхлопных газов;

перегрев узла — может вызвать отпуск стали и снижение прочности болта;

нарушение регламента технического обслуживания (несвоевременная проверка затяжки);

использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);

перекосы при установке — создают неравномерные нагрузки на болт.

Признаки износа

О необходимости замены болта свидетельствуют:

посторонние стуки в районе блока цилиндров (характерный «шатунный» стук, усиливающийся под нагрузкой);

падение мощности двигателя и нестабильная работа на холостых оборотах;

снижение давления масла в системе смазки (из‑за нарушения зазоров в подшипнике);

вибрация двигателя, передающаяся на раму и кабину;

следы масла в районе соединения шатуна и коленвала (утечка из‑за нарушения герметичности узла);

видимые повреждения резьбы на болте или в посадочном отверстии крышки шатуна;

деформация стержня болта или срыв граней под ключ;

люфт шатуна относительно шейки коленвала (можно проверить при диагностике);

перегрев двигателя из‑за повышенного трения в шатунном подшипнике;

срабатывание аварийной сигнализации давления масла или температуры двигателя.

Производитель

Изготовитель — филиал Минского моторного завода (ММЗ) в г. Столбцы, Республика Беларусь. Завод специализируется на выпуске двигателей и комплектующих для сельхозтехники, в т. ч. для тракторов МТЗ. Продукция завода:

производится строго по технической документации ММЗ;

проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры ММЗ, так и на рынок запчастей;

сертифицирована для применения на технике с двигателем Д‑260;

отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

0,165 кг (165 г) на один болт.

Габариты упаковки

для одного болта: 80 мм×20 мм×20 мм.
