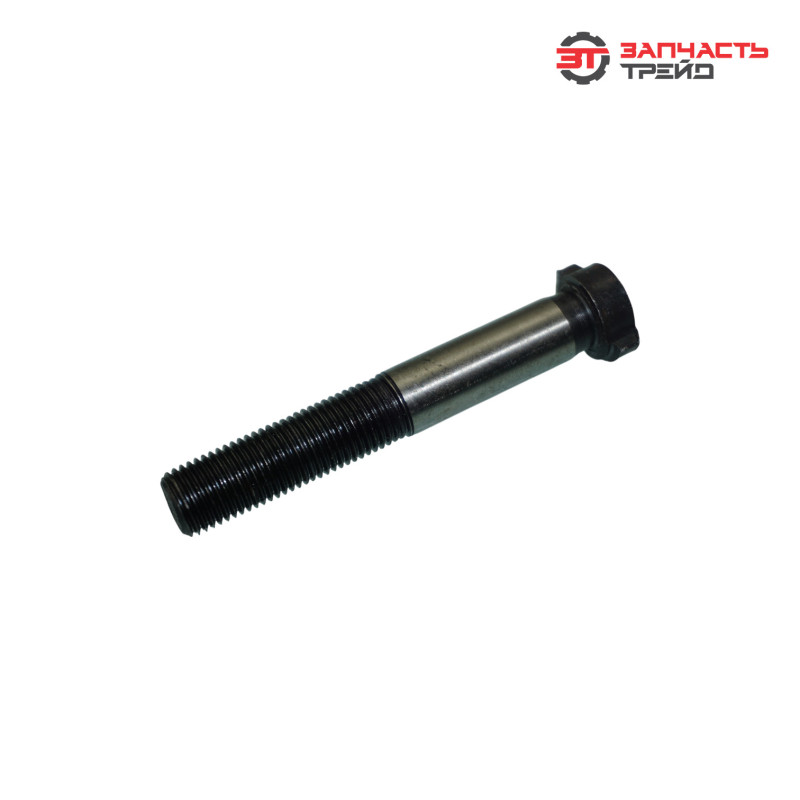

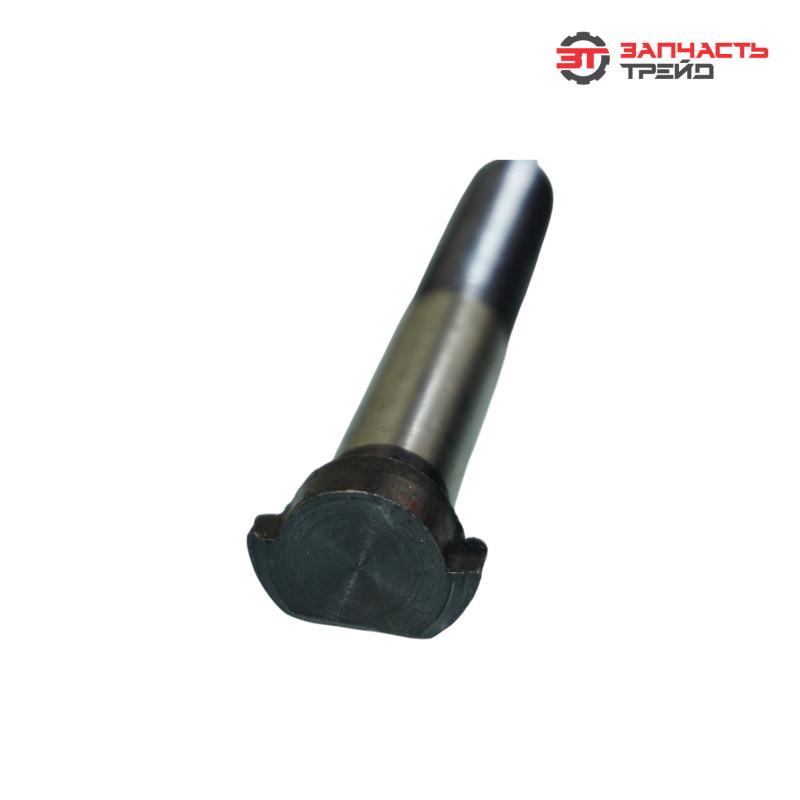

Болт шатунный 50-1004182 (А20.07.002) без гайки (Китай) (Д-243/245)

Болт 50‑1004182 (А20.07.002) — крепёжный элемент китайского производства, который используется в конструкции дизельных двигателей Д‑243 и Д‑245 для соединения нижней головки шатуна с шатунной шейкой коленчатого вала. Деталь обеспечивает надёжное и жёсткое соединение, критически важное для корректной работы кривошипно‑шатунного механизма: от состояния болта зависит стабильность работы двигателя, равномерность хода поршней и долговечность силового агрегата.

Тип

Специализированный высокопрочный шатунный болт для дизельных двигателей сельхозтехники. Отличается от стандартных крепёжных изделий:

усиленной конструкцией — рассчитан на экстремальные динамические и знакопеременные нагрузки (сжатие, растяжение, изгиб) при работе двигателя;

точной резьбой — гарантирует плотное соединение без люфтов и равномерное распределение нагрузок на крышку шатуна;

особой формой головки (под ключ 17 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях картера двигателя;

защитой от самооткручивания — сохраняет надёжность крепления при вибрации и ударных нагрузках во время работы двигателя;

повышенной усталостной прочностью — выдерживает миллиарды циклов нагрузок при работе на разных режимах.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:

высокую механическую прочность (класс прочности 10.9);

устойчивость к усталостным разрушениям при циклических нагрузках;

стойкость к коррозии в условиях контакта с моторным маслом, парами топлива и продуктами сгорания;

сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +300 °C);

совместимость с материалами шатуна и коленчатого вала — предотвращает ускоренный износ сопряжённых деталей;

долговечность эксплуатации в тяжёлых условиях работы дизельного двигателя.

Функция

Болт выполняет несколько ключевых задач в кривошипно‑шатунном механизме:

фиксирует крышку нижней головки шатуна на шатунной шейке коленчатого вала;

обеспечивает точное позиционирование шатуна относительно шейки коленвала;

передаёт усилия от поршня к коленчатому валу через шатун без проскальзывания;

предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя;

поддерживает оптимальный зазор в шатунном подшипнике — снижает риск задиров и перегрева;

способствует равномерной работе двигателя — обеспечивает плавность хода и минимизирует вибрации;

помогает избежать аварийных ситуаций — предотвращает обрыв шатуна и разрушение двигателя при высоких нагрузках.

Конструктивные особенности

резьба: М10×1,25 мм — стандартизированный параметр для совместимости с двигателями Д‑243/Д‑245;

длина болта: 65 мм — оптимизирована для надёжного крепления крышки шатуна с учётом толщины соединяемых деталей;

диаметр стержня: 10 мм;

размер под ключ: 17 мм (шестигранная головка);

класс прочности: 10.9 — гарантирует устойчивость к нагрузкам при работе двигателя;

точная обработка поверхности — минимизирует трение и износ при затяжке;

защитное покрытие — препятствует образованию коррозии;

фаски на торцах — облегчают установку и предотвращают задиры резьбы;

маркировка на головке — содержит данные о классе прочности и производителе;

радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;

соответствие международным и отраслевым стандартам — гарантирует взаимозаменяемость и надёжность узла в сборе;

момент затяжки: 180–200 Н·м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения равномерного прижатия крышки шатуна и сохранения целостности резьбы.

Применяемость

Болт 50‑1004182 (А20.07.002) подходит для:

двигателей Д‑243 и его модификаций (устанавливается на тракторы МТЗ‑80, МТЗ‑82 и др.);

двигателей Д‑245 и его модификаций (используется на тракторах МТЗ‑920, МТЗ‑952, погрузчиках, комбайнах и другой спецтехнике);

другой сельхозтехники и спецтехники с двигателями Д‑243/Д‑245 (коммунальная техника, генераторы, насосные станции и т. д.).

Устанавливается в узлах:

кривошипно‑шатунный механизм двигателя;

соединение нижней головки шатуна и шатунной шейки коленвала.

Причины износа

К ускоренному износу болта приводят:

превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;

недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и посадочных мест;

усталостные трещины в материале при длительной эксплуатации под нагрузкой;

ударные нагрузки при детонации двигателя или перегрузках;

абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, продукты износа подшипников);

коррозия из‑за контакта с влажным воздухом, конденсатом или агрессивными компонентами выхлопных газов;

перегрев узла — может вызвать отпуск стали и снижение прочности болта;

нарушение регламента технического обслуживания (несвоевременная проверка затяжки);

использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);

перекосы при установке — создают неравномерные нагрузки на болт;

применение некачественного моторного масла — ускоряет износ сопряжённых поверхностей.

Признаки износа

О необходимости замены болта свидетельствуют:

посторонние стуки в районе блока цилиндров (характерный «шатунный» стук, усиливающийся под нагрузкой);

падение мощности двигателя и нестабильная работа на холостых оборотах;

снижение давления масла в системе смазки (из‑за нарушения зазоров в подшипнике);

вибрация двигателя, передающаяся на раму и кабину;

следы масла в районе соединения шатуна и коленвала (утечка из‑за нарушения герметичности узла);

видимые повреждения резьбы на болте или в посадочном отверстии крышки шатуна;

деформация стержня болта или срыв граней под ключ;

люфт шатуна относительно шейки коленвала (можно проверить при диагностике);

перегрев двигателя из‑за повышенного трения в шатунном подшипнике;

срабатывание аварийной сигнализации давления масла или температуры двигателя.

Производитель

Изготовитель — китайский завод-производитель комплектующих для дизельных двигателей. Продукция завода:

производится с учётом технических требований к двигателям Д‑243/Д‑245;

проходит контроль качества на этапах изготовления и упаковки;

соответствует международным стандартам по размерам, материалам и эксплуатационным характеристикам;

поставляется на рынок запчастей для сельхозтехники;

отличается доступной ценой по сравнению с оригинальными аналогами;

может иметь маркировку А20.07.002 как аналог оригинальной детали.

Вес

0,160 кг (160 г) на один болт.

Габариты упаковки

для одного болта: 80 мм×20 мм×20 мм.
