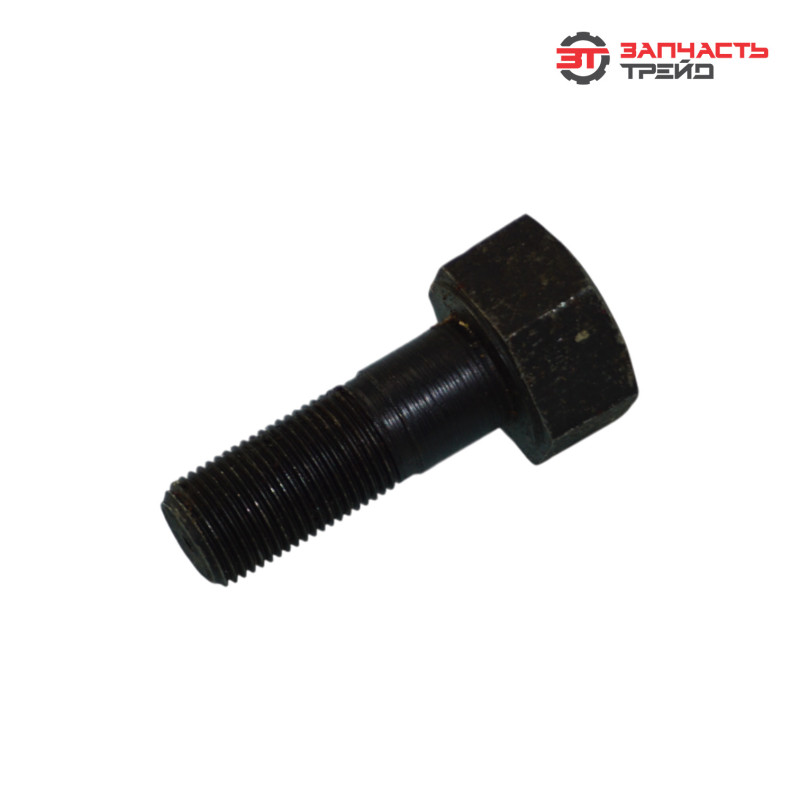

Болт шкива вала коленчатого 50-1005054 (Китай) (Д-243)

Болт 50‑1005054 — крепёжный элемент китайского производства, который используется в конструкции дизельных двигателей Д‑243 для фиксации шкива на переднем конце коленчатого вала. Деталь обеспечивает надёжное соединение, необходимое для корректной работы ременных передач: от состояния болта зависит стабильность функционирования генератора, компрессора, гидроусилителя, водяного насоса и других агрегатов, приводимых в движение от шкива коленвала.

Тип

Специализированный высокопрочный болт для крепления шкивов дизельных двигателей сельхозтехники. Отличается от стандартных крепёжных изделий:

усиленной конструкцией — рассчитан на постоянные динамические и вибрационные нагрузки, включая ударные воздействия при запуске двигателя;

точной резьбой — гарантирует плотное соединение без люфтов, предотвращая проворачивание шкива;

особой формой головки (под ключ 19 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;

защитой от самооткручивания — сохраняет надёжность крепления при вибрации и знакопеременных нагрузках во время работы двигателя;

повышенной усталостной прочностью — выдерживает миллиарды циклов нагрузок при работе на разных режимах.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым). Такой выбор материала обеспечивает:

высокую механическую прочность (класс прочности 8.8 или 10.9 — зависит от производителя);

устойчивость к усталостным разрушениям при циклических нагрузках;

стойкость к коррозии в условиях контакта с моторным маслом, парами топлива, влагой и продуктами сгорания;

сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +250 °C);

совместимость с материалами шкива и коленчатого вала — предотвращает ускоренный износ сопряжённых деталей;

долговечность эксплуатации в тяжёлых условиях работы дизельного двигателя.

Функция

Болт выполняет несколько ключевых задач в системе привода вспомогательных агрегатов:

фиксирует шкив на переднем конце коленчатого вала;

обеспечивает точное позиционирование шкива относительно оси коленвала;

передаёт крутящий момент от коленвала к ременным передачам (генератору, компрессору, гидроусилителю, водяному насосу и т. д.);

предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя;

поддерживает соосность шкива и вала — снижает риск биения и износа ремней;

способствует равномерной работе вспомогательных агрегатов — обеспечивает стабильную подачу энергии и жидкости (охлаждающая жидкость, масло гидроусилителя и т. п.);

помогает избежать аварийных ситуаций — предотвращает срыв шкива и обрыв ремней при высоких нагрузках.

Конструктивные особенности

резьба: М18×1,5 мм — стандартизированный параметр для совместимости с двигателем Д‑243;

длина болта: 70 мм — оптимизирована для надёжного крепления шкива с учётом толщины соединяемых деталей;

диаметр стержня: 18 мм;

размер под ключ: 19 мм (шестигранная головка);

класс прочности: 8.8 или 10.9 (зависит от конкретного производителя);

точная обработка поверхности — минимизирует трение и износ при затяжке;

защитное покрытие — препятствует образованию коррозии;

фаски на торцах — облегчают установку и предотвращают задиры резьбы;

маркировка на головке — содержит данные о классе прочности и производителе;

радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;

соответствие международным стандартам (ISO, DIN) и техническим требованиям для двигателя Д‑243 — гарантирует взаимозаменяемость и надёжность узла в сборе;

момент затяжки: 240–260 Н·м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения равномерного прижатия шкива и сохранения целостности резьбы.

Применяемость

Болт 50‑1005054 подходит для:

двигателей Д‑243 и его модификаций (Д‑243.1, Д‑243.2, Д‑243.4 и др.);

тракторов МТЗ‑80, МТЗ‑82 и других моделей с двигателем Д‑243;

другой сельхозтехники и спецтехники с двигателем Д‑243 (погрузчики, комбайны, коммунальные машины, автогрейдеры и т. д.).

Устанавливается в узлах:

крепление шкива коленчатого вала;

соединение шкива с передним концом коленвала.

Причины износа

К ускоренному износу болта приводят:

превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;

недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и посадочных мест;

усталостные трещины в материале при длительной эксплуатации под нагрузкой;

ударные нагрузки при резком старте двигателя или перегрузках ременной передачи;

абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, песок, грязь);

коррозия из‑за контакта с влажным воздухом, конденсатом или агрессивными компонентами выхлопных газов;

перегрев узла — может вызвать отпуск стали и снижение прочности болта;

нарушение регламента технического обслуживания (несвоевременная проверка затяжки);

использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);

перекосы при установке — создают неравномерные нагрузки на болт;

проскальзывание или обрыв ремня — вызывает дополнительные ударные нагрузки и вибрацию.

Признаки износа

О необходимости замены болта свидетельствуют:

посторонние стуки или скрипы в передней части двигателя (особенно при запуске или под нагрузкой);

проскальзывание ремней (слышны хлопки, появляется запах гари);

неравномерный износ приводных ремней (трещины, расслоение, отслоение корда);

биение шкива (видно при работе двигателя на холостых оборотах);

вибрация двигателя, передающаяся на раму и кабину;

следы масла в районе шкива коленвала (утечка из‑за нарушения герметичности узла);

видимые повреждения резьбы на болте или в посадочном отверстии шкива;

деформация стержня болта или срыв граней под ключ;

самопроизвольное ослабление крепления шкива во время эксплуатации;

нестабильная работа вспомогательных агрегатов (скачки напряжения генератора, перегрев двигателя из‑за слабого натяжения водяного насоса).

Производитель

Изготовитель — один из китайских заводов, специализирующихся на выпуске крепёжных элементов и запчастей для сельхозтехники. Продукция:

производится с учётом технических требований для двигателя Д‑243;

может соответствовать международным стандартам (ISO, DIN), но не всегда проходит многоступенчатый контроль качества, как у оригинальных производителей;

поставляется преимущественно на рынок запчастей (не на сборочные конвейеры);

отличается более доступной ценой по сравнению с аналогами белорусского производства;

требует тщательной проверки перед установкой (контроль момента затяжки, осмотр резьбы и покрытия).

Вес

0,200 кг (200 г) на один болт.

Габариты упаковки

для одного болта: 110 мм×30 мм×30 мм.
