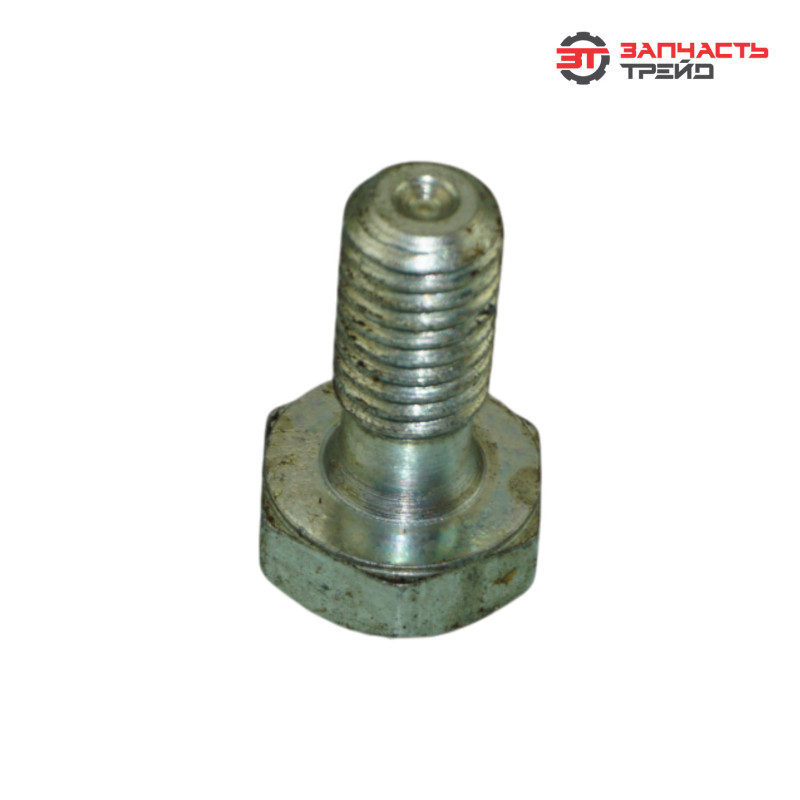

Болт-штуцер (М14Х1,50) ФТОТ 240-1117101-А (РБ, ММЗ) (Д-243/245)

Болт‑штуцер ФТОТ 240‑1117101‑А — крепёжный элемент белорусского производства (изготовитель — Минский моторный завод, ММЗ), который используется в топливной системе дизельных двигателей Д‑243 и Д‑245. Деталь обеспечивает надёжное и герметичное соединение топливных магистралей, в т. ч. штуцеров форсунок и трубопроводов высокого давления. От исправности болта зависит корректная работа системы подачи топлива: стабильная подача горючей жидкости к форсункам, предотвращение утечек дизельного топлива и поддержание рабочего давления в топливной рампе.

Тип

Специализированный болт‑штуцер для топливных систем дизельных двигателей. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные вибрационные нагрузки и пульсации давления в топливной магистрали;
• точной резьбой М14×1,5 мм — гарантирует плотное соединение без люфтов и утечек топлива;
• особой формой головки (под ключ 19 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы двигателя;
• повышенной герметичностью — предотвращает утечки топлива даже при экстремальных нагрузках.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 35Х или 40Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 8.8);
• устойчивость к усталостным разрушениям при циклических нагрузках;
• стойкость к коррозии в условиях контакта с дизельным топливом, влагой и продуктами окисления;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);
• долговечность эксплуатации в тяжёлых условиях работы топливной системы.

Функция

Болт‑штуцер выполняет несколько ключевых задач в топливной системе:
• фиксирует штуцер топливной магистрали на двигателе или топливной рампе;
• обеспечивает герметичное соединение между штуцером и трубопроводом высокого давления;
• передаёт дизельное топливо под высоким давлением от топливного насоса к форсункам;
• предотвращает утечки топлива в местах соединений;
• поддерживает стабильное давление в топливной системе за счёт надёжного крепления;
• способствует равномерной подаче топлива к форсункам, исключая перебои в работе двигателя;
• помогает избежать аварийных ситуаций — предотвращает возгорание из‑за утечек топлива и перебоев в работе двигателя.

Конструктивные особенности

• резьба: М14×1,5 мм (наружная) — стандартизированный параметр для совместимости с топливной системой двигателей Д‑243/245;
• длина болта: 35 мм — оптимизирована для надёжного крепления штуцера с учётом толщины соединяемых деталей;
• размер под ключ: 19 мм (шестигранная головка);
• класс прочности: 8.8 — гарантирует устойчивость к нагрузкам при работе топливной системы;
• уплотнительная поверхность — обеспечивает герметичность соединения без дополнительных прокладок;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о производителе, технических параметрах и номере партии;
• соответствие ТУ ММЗ и ГОСТ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 45–55 Н•м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения герметичности соединения и сохранения целостности резьбы.

Применяемость

Болт ФТОТ 240‑1117101‑А подходит для:
• двигателей Д‑243 — базовый рядный 4‑цилиндровый дизель;
• двигателей Д‑245 и его модификаций (Д‑245.7, Д‑245.9, Д‑245.12С и др.) — более мощные версии с турбонаддувом;
• тракторов МТЗ‑80, МТЗ‑82 и их модификаций с двигателями Д‑243/245;
• другой сельхозтехники, коммунальной и строительной техники с двигателями семейства Д‑240/243/245 (погрузчики, экскаваторы, комбайны и т. д.);
• машин с аналогичной топливной системой и требованиями к крепёжным элементам.

Устанавливается в узлах:

• крепление штуцеров топливных форсунок;
• соединение трубопроводов высокого давления с топливной рампой;
• фиксация штуцеров магистралей подачи топлива к ТНВД (топливному насосу высокого давления);
• подключение обратки к фильтру тонкой очистки топлива или другим компонентам топливной системы.

Причины износа

К ускоренному износу болта‑штуцера приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию резьбы и корпуса штуцера;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и уплотнительных поверхностей;
• пульсации давления топлива в магистрали — создают знакопеременные нагрузки;
• абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, песок, грязь) в топливо;
• коррозия из‑за контакта с влажным воздухом, конденсатом или загрязнённым топливом;
• перегрев узла — может вызвать отпуск стали и снижение прочности болта;
• нарушение регламента технического обслуживания (несвоевременная замена топливных фильтров);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перекосы при установке — создают неравномерные нагрузки на штуцер;
• утечки топлива — вызывают эрозию уплотнительных поверхностей и ускоренный износ.

Признаки износа

О необходимости замены болта‑штуцера свидетельствуют:
• утечки дизельного топлива в районе соединения штуцера с трубопроводом (видимые подтёки, запах топлива);
• падение давления в топливной магистрали (двигатель теряет мощность, работает с перебоями);
• неравномерная работа двигателя на холостых оборотах (троение, рывки);
• затруднённый запуск двигателя, особенно «на холодную»;
• чёрный дым из выхлопной трубы (из‑за нарушения подачи топлива);
• видимые повреждения резьбы на болте или в посадочном отверстии штуцера;
• деформация корпуса штуцера или срыв граней под ключ;
• самопроизвольное ослабление крепления штуцера во время эксплуатации;
• повышенный расход топлива из‑за утечек и снижения эффективности подачи;
• следы коррозии на поверхности болта, осложняющие его демонтаж.

Производитель

Изготовитель — Минский моторный завод (ММЗ), Республика Беларусь. Завод специализируется на выпуске дизельных двигателей и комплектующих к ним, в т. ч. для тракторов МТЗ и другой сельхозтехники. Продукция завода:
• производится строго по технической документации ММЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки, герметичности);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры ММЗ, так и на рынок запчастей;
• сертифицирована для применения на технике с двигателями Д‑243/245;
• отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

• 0,085 кг (85 г) на один болт.

Габариты упаковки

• для одного болта: 50 мм×25 мм×25 мм.
