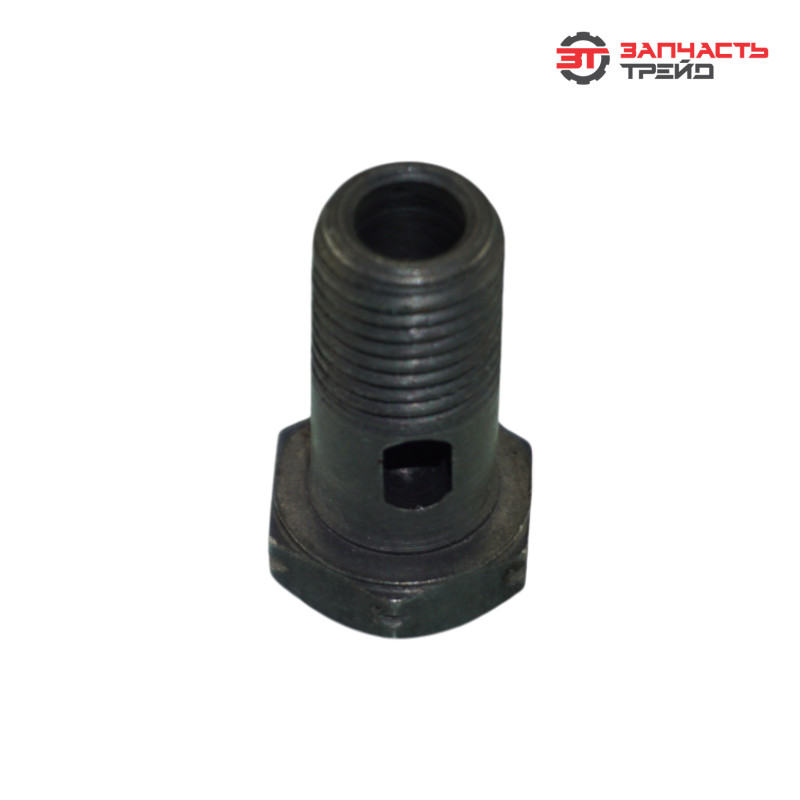

Болт-штуцер (М14Х1,50) (1 отв.) топливный Д18-051-А (РБ, ММЗ) (Д-243/245, Д-260)

Болт-штуцер Д18‑051‑А — крепёжный элемент белорусского производства (изготовитель — ММЗ), который используется в топливной системе дизельных двигателей для фиксации штуцера фильтра тонкой очистки топлива (ФТОТ) или поворотного угольника. Деталь обеспечивает надёжное и герметичное соединение между топливными трубопроводами и элементами системы питания. От состояния болта зависит стабильность подачи топлива, корректная работа двигателя и предотвращение утечек горючей жидкости.

Тип

Специализированный болт‑штуцер для топливных систем дизельных двигателей сельхозтехники и коммерческого транспорта. Отличается от стандартных крепёжных изделий:

усиленной конструкцией — рассчитан на постоянные вибрационные нагрузки и пульсации давления в топливной магистрали;

точной резьбой — гарантирует плотное соединение без люфтов и утечек топлива;

особой формой головки (под ключ 21 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;

защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы двигателя;

коррозионной стойкостью — выдерживает контакт с дизельным топливом, влагой и продуктами окисления.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:

высокую механическую прочность (класс прочности 8.8);

устойчивость к усталостным разрушениям при циклических нагрузках (пульсации давления топлива);

стойкость к коррозии в условиях контакта с дизельным топливом, парами топлива, влагой;

сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);

совместимость с материалами топливных трубопроводов и штуцеров — предотвращает ускоренный износ сопряжённых деталей;

долговечность эксплуатации в тяжёлых условиях работы топливной системы.

Функция

Болт‑штуцер выполняет несколько ключевых задач в топливной системе:

фиксирует штуцер фильтра тонкой очистки топлива или поворотный угольник в корпусе ФТОТ;

обеспечивает герметичное соединение между штуцером и топливным трубопроводом;

передаёт топливо под давлением от фильтра к топливному насосу высокого давления (ТНВД) или форсункам;

предотвращает утечки дизельного топлива в местах соединений;

поддерживает стабильное давление в топливной магистрали;

способствует равномерной подаче очищенного топлива в систему питания;

помогает избежать аварийных ситуаций — предотвращает возгорание из‑за утечек топлива и перебоев в работе двигателя.

Конструктивные особенности

резьба: М14×1,5 мм (наружная) — стандартизированный параметр для совместимости с топливной системой двигателей Д‑243/245 и Д‑260;

длина болта: 35 мм — оптимизирована для надёжного крепления штуцера с учётом толщины соединяемых деталей;

диаметр стержня: 14 мм;

размер под ключ: 21 мм (шестигранная головка);

одно отверстие (1 отв.) в конструкции — предназначено для фиксации или контроля положения штуцера;

класс прочности: 8.8 — гарантирует устойчивость к нагрузкам при работе топливной системы;

уплотнительная поверхность — обеспечивает герметичность соединения без дополнительных прокладок;

защитное покрытие — препятствует образованию коррозии;

фаски на торцах — облегчают установку и предотвращают задиры резьбы;

маркировка на головке — содержит данные о производителе и технических параметрах;

соответствие ТУ ММЗ и ГОСТ — гарантирует взаимозаменяемость и надёжность узла в сборе;

момент затяжки: 45–55 Н·м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения герметичности соединения и сохранения целостности резьбы.

Применяемость

Болт Д18‑051‑А подходит для:

дизельных двигателей Д‑243 и его модификаций (устанавливается на тракторы МТЗ‑80, МТЗ‑82);

дизельных двигателей Д‑245 (используется на тракторах МТЗ‑1025, МТЗ‑1221, автобусах ПАЗ, грузовых автомобилях ГАЗ);

дизельных двигателей Д‑260 (устанавливается на тракторах МТЗ‑1523, комбайнах «Полесье», погрузчиках «Амкодор»);

грузовых автомобилей ЗИЛ‑5301 и другой техники с аналогичными топливными системами;

другой сельхозтехники, спецтехники и коммерческого транспорта с двигателями, оснащёнными фильтрами тонкой очистки топлива.

Устанавливается в узлах:

крепление штуцера фильтра тонкой очистки топлива (ФТОТ);

соединение штуцера с топливными магистралями низкого давления;

фиксация поворотных угольников в системе подачи топлива.

Причины износа

К ускоренному износу болта‑штуцера приводят:

превышение момента затяжки при монтаже — вызывает пластическую деформацию резьбы и корпуса штуцера;

недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и уплотнительных поверхностей;

пульсации давления топлива — создают знакопеременные нагрузки, провоцирующие усталостные трещины;

абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, песок, грязь) в топливо;

коррозия из‑за контакта с влажным воздухом, конденсатом или загрязнённым топливом;

перегрев узла — может вызвать отпуск стали и снижение прочности болта;

нарушение регламента технического обслуживания (несвоевременная замена топливных фильтров);

использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);

перекосы при установке — создают неравномерные нагрузки на штуцер;

утечки топлива — вызывают эрозию уплотнительных поверхностей и ускоренный износ.

Признаки износа

О необходимости замены болта‑штуцера свидетельствуют:

утечки дизельного топлива в районе соединения штуцера с трубопроводом (видимые подтёки, запах топлива);

падение давления в топливной магистрали (двигатель теряет мощность, работает с перебоями);

неравномерная работа двигателя на холостых оборотах (троение, рывки);

затруднённый запуск двигателя, особенно «на холодную»;

чёрный дым из выхлопной трубы (из‑за нарушения подачи топлива);

видимые повреждения резьбы на болте или в посадочном отверстии штуцера;

деформация корпуса штуцера или срыв граней под ключ;

самопроизвольное ослабление крепления штуцера во время эксплуатации;

повышенный расход топлива из‑за утечек и снижения эффективности подачи.

Производитель

Изготовитель — Минский моторный завод (ММЗ), Республика Беларусь. Завод специализируется на выпуске дизельных двигателей и комплектующих к ним, в т. ч. для тракторов МТЗ. Продукция завода:

производится строго по технической документации ММЗ;

проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки, герметичности);

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры ММЗ, так и на рынок запчастей;

сертифицирована для применения на технике с двигателями Д‑243/245/260;

отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

0,040 кг (40 г) на один болт.

Габариты упаковки

для одного болта: 35 мм×20 мм×20 мм.
