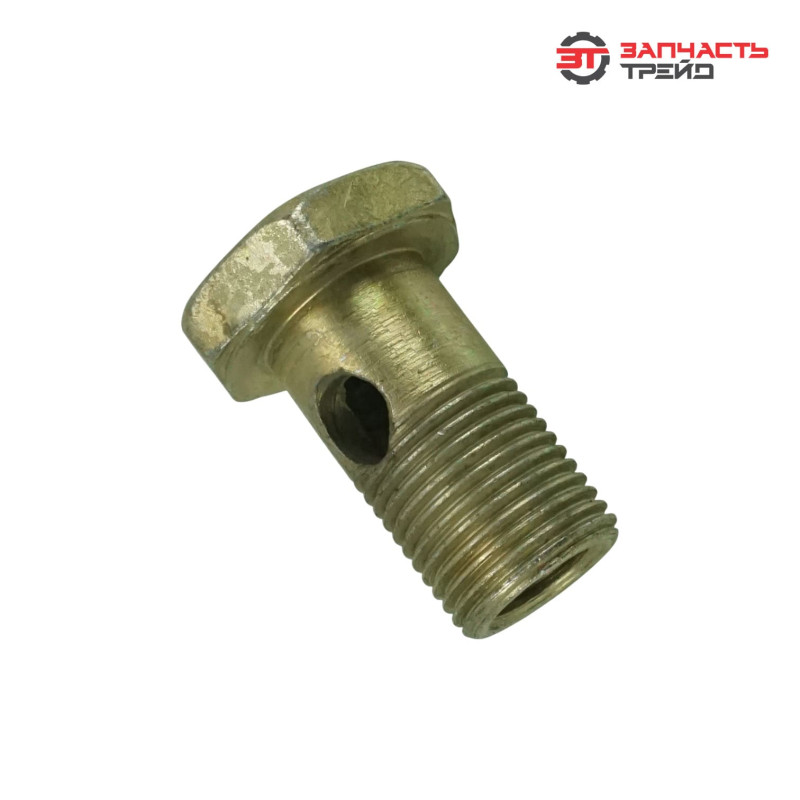

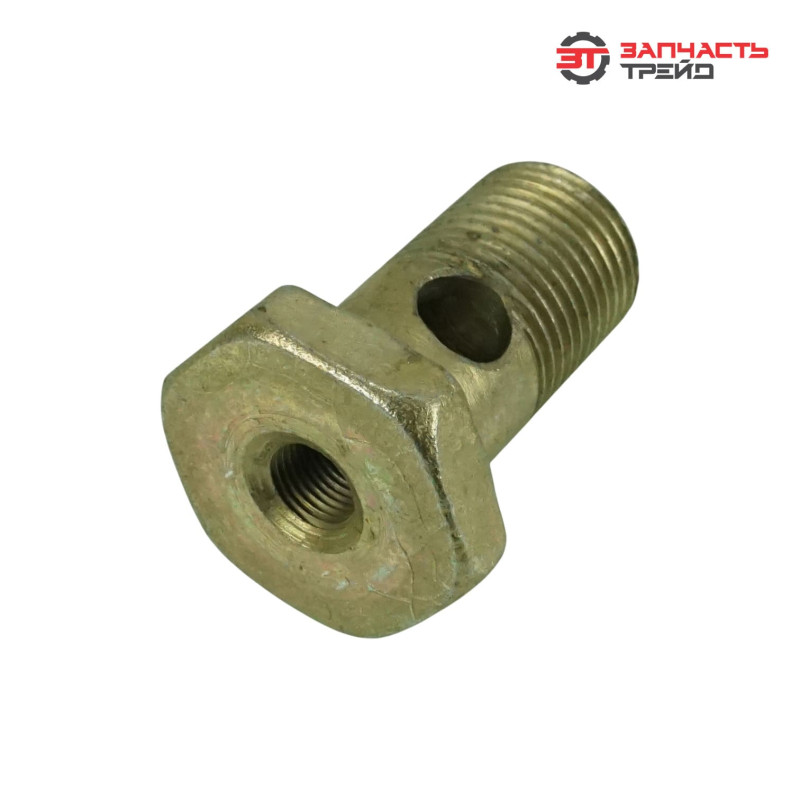

Болт-штуцер (М16Х1,50) (1 отв.) на насос дозатор 85-3407105-02 (НД-100/160) (РБ, БЗТДиА) (МТЗ-80/82, МТЗ-1221)

Описание (назначение)

Болт‑штуцер 85‑3407105‑02 — специализированный крепёжно‑соединительный элемент гидросистемы тракторов МТЗ. Деталь служит для фиксации штуцера на корпусе насоса‑дозатора НД‑100/160 и одновременного подключения гидравлического трубопровода. Обеспечивает герметичность соединения, предотвращает утечки рабочей жидкости и поддерживает стабильное давление в гидросистеме рулевого управления.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии;
• использование конструкционной стали высокого качества — устойчивость к деформациям и усталостным нагрузкам;
• точная нарезка резьбы М16х1,50 по ГОСТ — лёгкость монтажа и демонтажа, исключение срывов резьбы;
• антикоррозионное покрытие (цинкование или фосфатирование) — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• стабильная работа в широком температурном диапазоне (от −40 до +120);
• многоступенчатый контроль качества на производстве — проверка прочности, твёрдости, геометрии и соответствия резьбы стандартам;
• соответствие отраслевым стандартам и техническим условиям МТЗ;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• повышенная износостойкость резьбовой части — длительный срок службы при регулярной сборке/разборке узла;
• соблюдение допусков и посадок — исключение люфтов и перекосов в соединении;
• герметичность соединения — предотвращение утечек рабочей жидкости из гидросистемы;
• контроль момента затяжки — обеспечение надёжного крепления без деформации деталей.

Характеристики и артикулы аналогов

• модель: 85-3407105-02;
• производитель: БЗТДиА, Республика Беларусь;
• тип: болт‑штуцер;
• резьба: М16х1,50;
• длина болта: 45 мм;
• количество отверстий: 1;
• размер под ключ: 19 мм;
• материал: конструкционная сталь;
• покрытие: цинковое или фосфатное;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 85340710502, 85-3407105-03, 85340710503, болт‑штуцер НД-100/160, 85-3407105, 853407105.

Функции и задачи

• фиксация штуцера на корпусе насоса‑дозатора НД‑100/160;
• создание герметичного соединения между насосом и гидравлическим трубопроводом;
• передача рабочей жидкости (гидравлического масла) от насоса к исполнительным механизмам рулевого управления;
• поддержание стабильного давления в гидросистеме без утечек;
• компенсация вибрационных нагрузок при работе гидросистемы;
• предотвращение смещения штуцера относительно корпуса насоса;
• обеспечение возможности демонтажа для обслуживания или замены компонентов гидросистемы;
• сохранение герметичности соединения при перепадах давления и циклических нагрузках;
• исключение попадания воздуха в гидросистему через соединение;
• поддержание пропускной способности гидравлического контура без сужений и препятствий.

Конструктивное исполнение и конструктивные особенности

• цилиндрический стержень с наружной резьбой М16х1,50 — точное соответствие стандартам ГОСТ/ISO;
• шестигранная головка под ключ 19 мм — удобство монтажа и демонтажа с помощью стандартного инструмента;
• штуцерный отвод с одним отверстием для подключения трубопровода — простота соединения с гидравлическими шлангами;
• уплотнительная поверхность в зоне штуцера — обеспечение герметичности соединения;
• антикоррозионное покрытие — защита от коррозии в условиях высокой влажности и воздействия технических жидкостей;
• точные допуски на размеры — исключение люфтов в соединении;
• упрочнённая зона резьбы — устойчивость к срыву при затяжке и эксплуатации;
• фаска на торце стержня — облегчение ввинчивания и снижение риска повреждения резьбы;
• маркировка производителя и параметров резьбы на головке болта — контроль соответствия требованиям монтажа;
• симметричная геометрия головки — равномерное распределение усилия при затяжке;
• скруглённые кромки — снижение концентрации напряжений и риска образования трещин;
• усиленная конструкция штуцера — устойчивость к перепадам давления в гидросистеме.

Место в механизме, и способ взаимодействия с другими элементами

Болт‑штуцер установлен в гидросистеме рулевого управления тракторов МТЗ. В рабочем состоянии:
• вкручивается в резьбовое отверстие корпуса насоса‑дозатора НД‑100/160;
• фиксирует штуцер в заданном положении;
• через штуцерное отверстие подключается гидравлический шланг высокого давления, идущий к рулевому механизму или гидроцилиндру;
• обеспечивает герметичное соединение, предотвращая утечки масла;
• передаёт поток рабочей жидкости от насоса к исполнительным элементам системы.
При работе гидросистемы:
• выдерживает давление масла, создаваемое насосом‑дозатором;
• компенсирует вибрации, возникающие при движении трактора и работе двигателя;
• сохраняет герметичность соединения при перепадах температуры и давления;
• участвует в поддержании стабильного давления в контуре рулевого управления;
• предотвращает попадание воздуха и загрязнений в гидросистему.

На какой технике применяется и в каких узлах устанавливается

• техника: тракторы МТЗ‑80, МТЗ‑82, МТЗ‑1221 и их модификации;
• узлы: гидросистема рулевого управления (крепление насоса‑дозатора НД‑100/160);
• функциональные группы: система гидравлики, узел рулевого управления, контур подачи рабочей жидкости к гидроцилиндрам.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• воздействие вибраций и ударных нагрузок при движении по неровной поверхности;
• коррозия резьбовой части из‑за отсутствия смазки или воздействия влаги, грязи, технических жидкостей;
• нарушение регламента технического обслуживания (недостаточная затяжка, отсутствие профилактической ревизии соединений);
• использование несоответствующего инструмента при монтаже/демонтаже (срыв резьбы, деформация головки);
• применение некачественных гидравлических жидкостей или их загрязнение — повышенный износ уплотнительных поверхностей;
• механические повреждения (царапины, задиры) при неаккуратном обращении;
• естественный износ резьбы при частых сборках/разборках узла;
• воздействие агрессивных химических веществ (реагентов, удобрений) — разрушение антикоррозионного покрытия;
• перетяжка болта при монтаже — пластическая деформация и снижение прочности;
• утечки масла из‑за повреждения уплотнительных поверхностей — снижение давления в системе и ускоренный износ компонентов.

Признаки износа

• ослабление крепления — появление люфта в соединении штуцера с насосом‑дозатором;
• затруднённый монтаж/демонтаж — заедание, закусывание резьбы при попытке открутить/закрутить болт;
• видимые повреждения резьбы (срыв, смятие витков) при осмотре;
• деформация головки болта (слизывание граней) — невозможность использования стандартного ключа;
• следы коррозии на поверхности болта и в зоне резьбы — снижение прочности соединения;
• утечка рабочей жидкости (масла) в районе соединения — появление подтёков, снижение уровня масла в гидробаке;
• падение давления в гидросистеме — ухудшение управляемости трактора, «тяжёлый» руль;
• посторонние шумы (шипение, свист) в районе насоса‑дозатора — попадание воздуха в систему из‑за негерметичности;
• неравномерная работа рулевого механизма — рывки или задержки при повороте руля;
• самопроизвольное ослабление затяжки — необходимость частой подтяжки соединения;
• трещины или изломы стержня болта — критическая стадия износа, требующая немедленной замены.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части, гидравлики и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• входной контроль сырья и выходной контроль готовой продукции;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• соответствие ГОСТ и ТУ МТЗ;
• экологичное производство с соблюдением стандартов безопасности;
• многолетний опыт выпуска надёжных крепёжных элементов и компонентов для сельхозтехники;
• строгий контроль момента затяжки и параметров резьбы на всех этапах производства;
• гарантия качества и надёжности каждой партии продукции.
