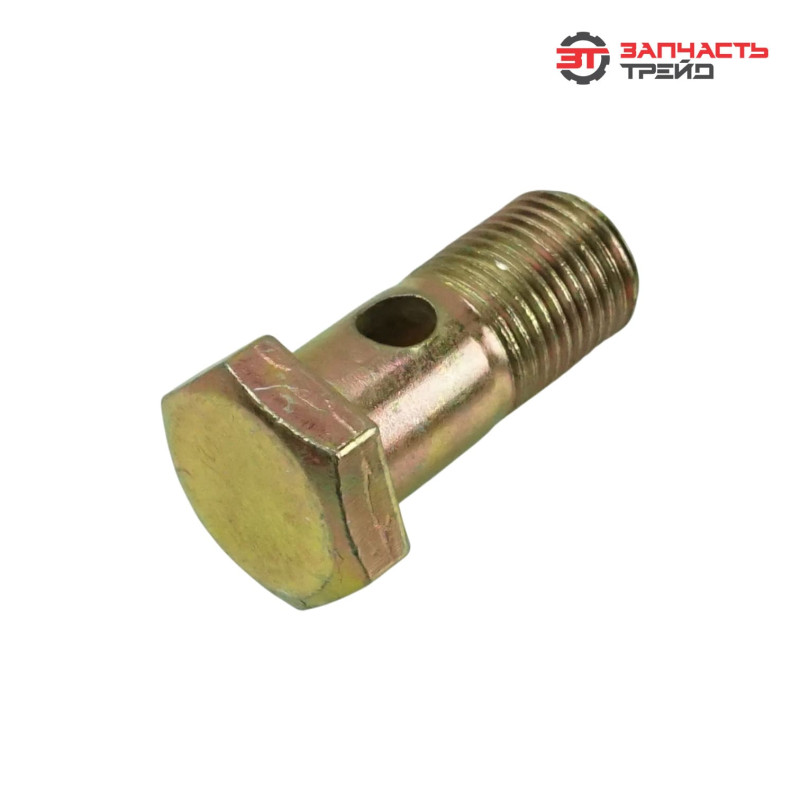

Болт-штуцер (М16Х1,50) (1 отв.) поворотного угольника гидроцилиндра Ц50, Ц63 Ф80-3407201 (Китай) (МТЗ-1221)

Болт‑штуцер Ф80‑3407201 — крепёжный элемент китайского производства, который используется в гидравлической системе тракторов МТЗ‑1221 для фиксации поворотного угольника гидроцилиндров моделей Ц50 и Ц63. Деталь обеспечивает надёжное и герметичное соединение между угольником и гидроцилиндром, через которое проходит рабочая жидкость под высоким давлением. От исправности болта зависит корректная работа гидросистемы: стабильность работы навесного оборудования, плавность хода механизмов и предотвращение утечек гидравлического масла.

Тип

Специализированный болт‑штуцер для гидравлических систем сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные динамические и вибрационные нагрузки, а также высокое давление рабочей жидкости;
• точной резьбой М16×1,5 мм — гарантирует плотное соединение без люфтов и утечек масла;
• особой формой головки (под ключ 24 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека и зоны навески;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы трактора;
• повышенной герметичностью — предотвращает утечки гидравлической жидкости даже при экстремальных нагрузках.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 35Х или 40Х) с защитным антикоррозийным покрытием (чаще всего — цинковым). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 8.8);
• устойчивость к усталостным разрушениям при циклических нагрузках;
• стойкость к коррозии в условиях контакта с гидравлическим маслом, влагой и продуктами окисления;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +120 °C);
• долговечность эксплуатации в тяжёлых условиях работы гидравлической системы.

Функция

Болт‑штуцер выполняет несколько ключевых задач в гидросистеме:
• фиксирует поворотный угольник на гидроцилиндре моделей Ц50 и Ц63;
• обеспечивает герметичное соединение между угольником и гидроцилиндром;
• передаёт гидравлическое давление от насоса к исполнительным механизмам через магистраль;
• предотвращает утечки рабочей жидкости в местах соединений;
• поддерживает стабильное давление в гидросистеме за счёт надёжного крепления;
• способствует плавному и точному управлению навесным оборудованием;
• помогает избежать аварийных ситуаций — предотвращает падение навески из‑за потери давления и утечки масла.

Конструктивные особенности

• резьба: М16×1,5 мм (наружная) — стандартизированный параметр для совместимости с гидроцилиндрами Ц50 и Ц63;
• длина болта: 45 мм — оптимизирована для надёжного крепления угольника с учётом толщины соединяемых деталей;
• размер под ключ: 24 мм (шестигранная головка);
• класс прочности: 8.8 — гарантирует устойчивость к нагрузкам при работе гидросистемы;
• уплотнительная поверхность — обеспечивает герметичность соединения без дополнительных прокладок;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о производителе и технических параметрах;
• соответствие международным стандартам (ISO, DIN) — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 60–80 Н•м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения герметичности соединения и сохранения целостности резьбы.

Применяемость

Болт Ф80‑3407201 подходит для:
• тракторов МТЗ‑1221 — базовая модель с гидросистемой навески;
• другой сельхозтехники с гидроцилиндрами моделей Ц50 и Ц63;
• машин с аналогичной гидравлической системой и требованиями к крепёжным элементам;
• техники, использующей поворотные угольники в конструкции гидросистемы навески.
Устанавливается в узлах:
• крепление поворотного угольника к гидроцилиндру Ц50;
• крепление поворотного угольника к гидроцилиндру Ц63;
• соединение угольника с магистралью высокого давления гидросистемы;
• фиксация элементов гидросистемы навесного оборудования (плуги, культиваторы, сеялки и т. д.).

Причины износа

К ускоренному износу болта‑штуцера приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию резьбы и корпуса угольника;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и уплотнительных поверхностей;
• пульсации давления в гидросистеме — создают знакопеременные нагрузки;
• абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, песок, грязь) в гидравлическое масло;
• коррозия из‑за контакта с влажным воздухом, конденсатом или загрязнённым маслом;
• перегрев узла — может вызвать отпуск стали и снижение прочности болта;
• нарушение регламента технического обслуживания (несвоевременная замена гидравлических фильтров и масла);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перекосы при установке — создают неравномерные нагрузки на угольник;
• утечки гидравлического масла — вызывают эрозию уплотнительных поверхностей и ускоренный износ.

Признаки износа

О необходимости замены болта‑штуцера свидетельствуют:
• утечки гидравлического масла в районе соединения угольника с гидроцилиндром (видимые подтёки, запах масла);
• падение давления в гидросистеме (навесное оборудование работает рывками, медленно поднимается/опускается);
• неравномерная работа гидроцилиндра (рывки, провалы при подъёме/опускании навески);
• затруднённое управление навесным оборудованием (требуется большее усилие на рычаге);
• видимые повреждения резьбы на болте или в посадочном отверстии угольника;
• деформация корпуса угольника или срыв граней под ключ;
• самопроизвольное ослабление крепления угольника во время эксплуатации;
• повышенный нагрев гидросистемы из‑за утечек и снижения эффективности подачи масла;
• следы коррозии на поверхности болта, осложняющие его демонтаж.

Производитель

Изготовитель — один из китайских заводов, специализирующихся на выпуске крепёжных элементов и запчастей для сельхозтехники. Продукция:
• производится с учётом технических требований для тракторов МТЗ‑1221 и гидроцилиндров Ц50/Ц63;
• может соответствовать международным стандартам (ISO, DIN), но не всегда проходит многоступенчатый контроль качества, как у оригинальных производителей;
• поставляется преимущественно на рынок запчастей (не на сборочные конвейеры);
• отличается более доступной ценой по сравнению с аналогами европейского или белорусского производства;
• требует тщательной проверки перед установкой (контроль момента затяжки, осмотр резьбы и покрытия).

Вес

• 0,120 кг (120 г) на один болт.

Габариты упаковки

• для одного болта: 60 мм×30 мм×30 мм.
