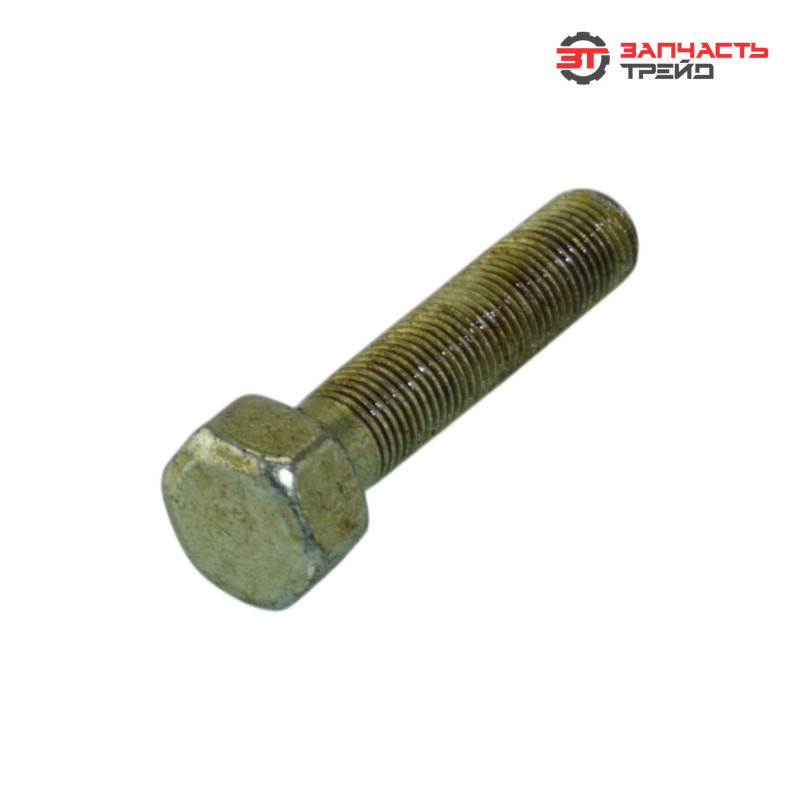

Болт стояночного тормоза 70-3503019 (РБ, ОАО МТЗ) (МТЗ-80/82, МТЗ-1221)

Болт 70‑3503019 — крепёжный элемент белорусского производства (изготовитель — ОАО МТЗ), который используется в конструкции тракторов для фиксации и регулировки компонентов стояночного тормоза. Деталь обеспечивает надёжное соединение и точную настройку механизма, критически важную для корректной работы стояночного тормоза: от неё зависит безопасность остановки и удержания трактора на уклоне, а также долговечность работы тормозных механизмов.

Тип

Специализированный регулировочный болт для тормозной системы сельхозтехники. Отличается от стандартных крепёжных изделий:
• усиленной конструкцией — рассчитан на постоянные динамические и вибрационные нагрузки при работе тормозной системы;
• точной резьбой — гарантирует плотное соединение без люфтов и возможность точной регулировки зазоров;
• особой формой головки (под ключ 17 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека и ходовой части;
• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время движения и работы трактора;
• повышенной износостойкостью — выдерживает многократные циклы нагрузок при активации и деактивации стояночного тормоза.

Материал

Изготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:
• высокую механическую прочность (класс прочности 8.8);
• устойчивость к усталостным разрушениям при циклических нагрузках (активация/деактивация тормоза, вибрация при движении);
• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с техническими жидкостями, дорожной грязью и реагентами;
• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +150 °C);
• совместимость с материалами компонентов тормозной системы — предотвращает ускоренный износ сопряжённых деталей;
• долговечность эксплуатации в тяжёлых условиях работы сельхозтехники.

Функция

Болт выполняет несколько ключевых задач в системе стояночного тормоза:
• фиксирует и регулирует положение рычага стояночного тормоза;
• обеспечивает точную настройку зазора между тормозными колодками и барабаном/диском;
• передаёт усилия от управляющего механизма к исполнительным элементам тормозной системы без проскальзывания;
• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы трактора;
• участвует в обеспечении равномерного распределения тормозных усилий между колёсами;
• помогает поддерживать эффективность торможения — снижает риск отказа стояночного тормоза при стоянке на уклоне;
• способствует стабильной работе тормозной системы на всех режимах эксплуатации.

Конструктивные особенности

• резьба: М12×1,25 мм — стандартизированный параметр для совместимости с тракторами МТЗ;
• длина болта: 50 мм — оптимизирована для надёжного крепления и регулировки компонентов стояночного тормоза;
• диаметр стержня: 12 мм;
• размер под ключ: 17 мм (шестигранная головка);
• класс прочности: 8.8 — гарантирует устойчивость к нагрузкам при работе тормозной системы;
• точная обработка поверхности — минимизирует трение и износ при затяжке и регулировке;
• защитное покрытие — препятствует образованию коррозии;
• фаски на торцах — облегчают установку и предотвращают задиры резьбы;
• маркировка на головке — содержит данные о классе прочности и производителе;
• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;
• соответствие ГОСТ и ТУ МТЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;
• момент затяжки: 60–80 Н•м — требует точного соблюдения при монтаже для обеспечения надёжного прижатия и регулировки.

Применяемость

Болт 70‑3503019 подходит для:
• тракторов МТЗ‑80 и его модификаций (80Л, 80.1, 80У и др.);
• тракторов МТЗ‑82 и его модификаций (82Л, 82.1, 82Н, 82Р, 82У и др.);
• тракторов МТЗ‑1221 и его модификаций (1221В, 1221.2, 1221В.2 и др.);
• других моделей тракторов МТЗ с аналогичной конструкцией стояночного тормоза, в т. ч.:
• МТЗ‑90/92, МТЗ‑900/920;
• МТЗ‑950/952, МТЗ‑890/892;
• МТЗ‑100/102, МТЗ‑1005/1025;
• спецтехники и сельскохозяйственных машин с тормозной системой, унифицированной с тракторами МТЗ.
Устанавливается в узлах:
• механизм стояночного тормоза (рычаг, тяга, регулировочный узел);
• тормозной механизм задних колёс;
• система привода стояночного тормоза.

Причины износа

К ускоренному износу болта приводят:
• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;
• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;
• коррозия из‑за воздействия влаги, конденсата, тормозной жидкости, дорожной грязи и реагентов;
• усталостные трещины в материале при длительной эксплуатации под нагрузкой;
• ударные нагрузки при резком включении стояночного тормоза или движении с активированным тормозом;
• абразивный износ резьбы при попадании твёрдых частиц (пыль, песок, металлическая стружка);
• отсутствие или повреждение антикоррозионного покрытия;
• нарушение регламента технического обслуживания (несвоевременная проверка затяжки и регулировки);
• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);
• перегрев узла — может вызвать отпуск стали и снижение прочности болта;
• перекосы при установке — создают неравномерные нагрузки на болт.

Признаки износа

О необходимости замены болта свидетельствуют:
• трудности при включении или выключении стояночного тормоза — требуется заметно большее усилие на рычаге управления;
• самопроизвольное срабатывание или отпускание тормоза во время стоянки под нагрузкой;
• появление люфта в механизме стояночного тормоза (можно проверить визуально и тактильно);
• посторонние стуки, дребезг или вибрации в районе тормозного механизма при активации тормоза;
• неравномерное торможение или увод трактора в сторону при активации стояночного тормоза;
• видимые повреждения резьбы на болте или в посадочном отверстии;
• деформация стержня болта или срыв граней под ключ;
• сильная коррозия на поверхности болта, осложняющая его демонтаж и регулировку;
• следы подтекания тормозной жидкости в зоне крепления — может указывать на нарушение герметичности и перекосы деталей.

Производитель

Изготовитель — ОАО «Минский тракторный завод» (МТЗ), Республика Беларусь. Завод — ведущий производитель сельхозтехники в СНГ, специализирующийся на выпуске тракторов и комплектующих к ним. Продукция завода:
• производится строго по технической документации МТЗ;
• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);
• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;
• поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;
• сертифицирована для применения на технике марки МТЗ;
• отличается высокой точностью изготовления и долговечностью эксплуатации.

Вес

• 0,070 кг (70 г) на один болт.

Габариты упаковки

• для одного болта: 65 мм×18 мм×18 мм.
