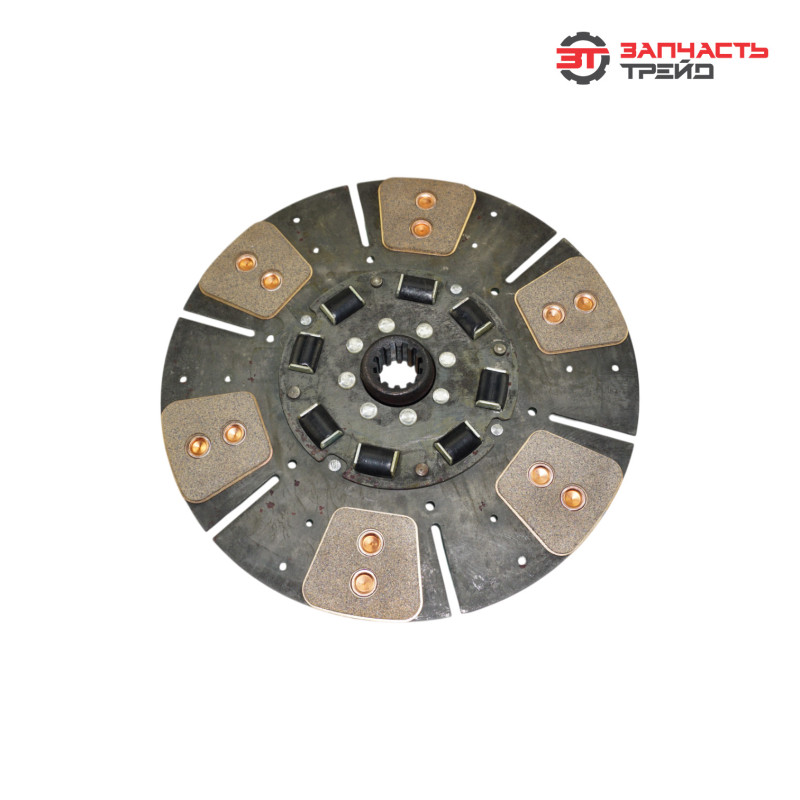

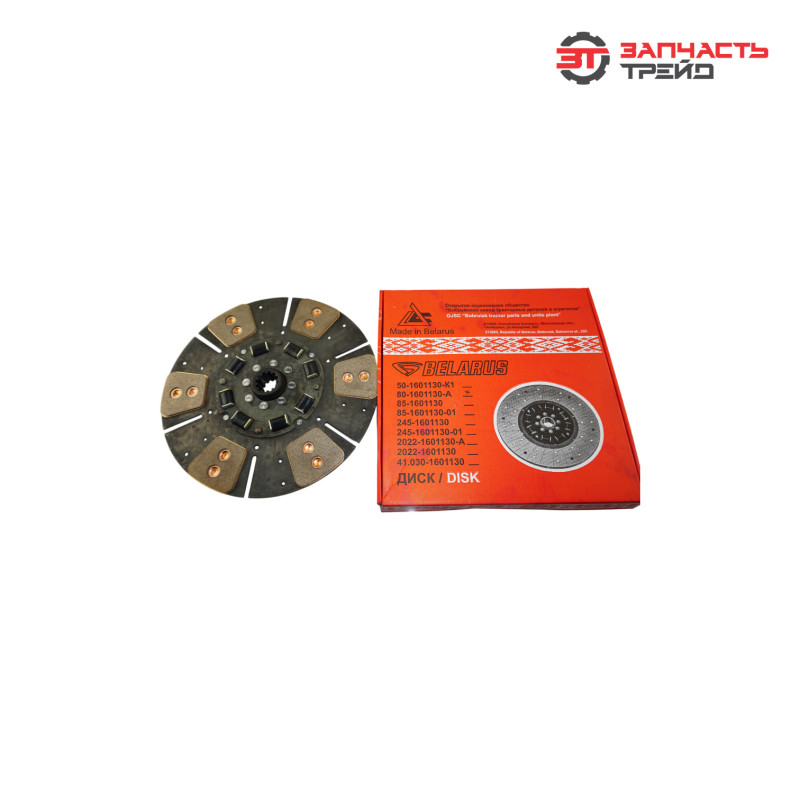

Диск сцепления ведомый 80-1601130-А с резиновыми демпферами (металлокерамические сегменты) (РБ, БЗТДиА) (МТЗ-80/82)

Описание (назначение)

Ведомый диск сцепления 80‑1601130‑А — ключевой элемент муфты сцепления тракторов МТЗ‑80 и МТЗ‑82. Деталь обеспечивает плавное соединение и разъединение двигателя с трансмиссией при работе с педалью сцепления. Основная функция — передача крутящего момента от маховика двигателя к первичному валу коробки передач. Благодаря резиновым демпферам и металлокерамическим сегментам диск эффективно гасит крутильные колебания и снижает ударные нагрузки, защищая трансмиссию от преждевременного износа и перегрузок.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии МТЗ‑80/82;
• применение металлокерамических фрикционных сегментов — повышенная износостойкость и термостойкость (выдерживает более высокие температуры по сравнению с безасбестовыми накладками);
• резиновые демпферы — эффективное гашение крутильных колебаний и смягчение включения сцепления;
• высокая точность балансировки диска — минимизация вибраций на всех режимах работы, включая высокие обороты;
• надёжная фиксация металлокерамических сегментов — устойчивость к ударным нагрузкам и вибрациям;
• использование легированных сталей для ключевых элементов конструкции — повышенная прочность и долговечность;
• антикоррозионное покрытие металлических элементов — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• стабильная работа в широком диапазоне температур и нагрузок;
• многоступенчатый контроль качества на производстве — проверка каждой партии деталей на соответствие стандартам;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания.

Характеристики и артикулы аналогов

• модель: 80‑1601130‑А;
• производитель: БЗТДиА, Республика Беларусь;
• диаметр диска: 340 мм;
• количество шлицов: 12;
• тип накладок: металлокерамические сегменты;
• демпферный механизм: резиновые демпферы (6 лепестков);
• материал несущего диска: легированная сталь;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 80‑1601130, 332001410 (LUK), БАК.00274, AMZ801601130А, 801601130А, 85‑1601130, МТЗ 80‑1601090‑Д, 70‑1601130.

Функции и задачи

• передача крутящего момента от двигателя к трансмиссии через фрикционное зацепление металлокерамических сегментов;
• обеспечение плавного включения и выключения сцепления при нажатии/отпускании педали;
• гашение крутильных колебаний, возникающих при работе двигателя и переключении передач, за счёт резиновых демпферов;
• снижение ударных нагрузок на шестерни КПП и другие элементы трансмиссии;
• защита трансмиссии от перегрузок за счёт контролируемого проскальзывания при критических нагрузках;
• поддержание стабильной работы муфты сцепления в тяжёлых условиях эксплуатации (частые включения/выключения, высокие нагрузки);
• минимизация вибраций и шумов в трансмиссии благодаря демпфирующим свойствам резиновых элементов.

Конструктивное исполнение и конструктивные особенности

• несущий стальной диск — основа конструкции, воспринимает основные нагрузки;
• металлокерамические фрикционные сегменты — высокая износостойкость, термостойкость и увеличенный ресурс по сравнению с традиционными накладками;
• ступица со шлицевым отверстием (12 шлицов) для установки на первичный вал КПП — точное центрирование и надёжная передача крутящего момента;
• резиновые демпферы (6 лепестков) — эффективное гашение крутильных колебаний и смягчение включения сцепления;
• усиленная конструкция крепления сегментов — устойчивость к вибрациям и ударным нагрузкам;
• точная балансировка всей конструкции — исключение вибраций и биений на высоких оборотах;
• антикоррозионное покрытие металлических элементов — защита от воздействия влаги, грязи и технических жидкостей;
• продуманная геометрия диска — оптимальное распределение нагрузок по всей конструкции;
• повышенная термостойкость — способность выдерживать кратковременные перегревы без потери рабочих свойств.

Место в механизме, и способ взаимодействия с другими элементами

Диск располагается между маховиком двигателя и нажимным диском корзины сцепления. В рабочем состоянии:
• прижимается к маховику под действием пружин корзины сцепления;
• металлокерамические сегменты создают необходимое трение для передачи крутящего момента;
• крутящий момент передаётся через шлицевую ступицу на первичный вал КПП.
При нажатии на педаль сцепления:
• нажимной диск отходит, освобождая ведомый диск;
• контакт между диском и маховиком прерывается;
• передача крутящего момента останавливается, что позволяет переключить передачу без повреждения шестерён;
• резиновые демпферы компенсируют остаточные колебания, снижая нагрузку на трансмиссию.

На какой технике применяется и в каких узлах устанавливается

Применяется на:
• тракторах: МТЗ‑80, МТЗ‑82 и их модификациях.
Устанавливается в узлах:
• муфта сцепления двигателя;
• трансмиссия (передача крутящего момента от двигателя к КПП);
• система привода трансмиссии (обеспечение плавного соединения и разъединения двигателя с КПП).

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• агрессивный стиль вождения (резкое включение сцепления, длительная пробуксовка);
• попадание масла, топлива или технических жидкостей на фрикционные сегменты;
• перегрев при длительной пробуксовке или частых резких включениях сцепления;
• износ резиновых демпферов — снижение эффективности гашения колебаний;
• коррозия металлических элементов при эксплуатации во влажной или агрессивной среде;
• естественный износ металлокерамических сегментов в процессе эксплуатации;
• нарушение регулировки механизма сцепления (недостаточный или избыточный свободный ход педали);
• использование некачественных технических жидкостей, влияющих на работу муфты;
• механические повреждения при неправильной установке или ремонте (деформация диска, повреждение демпферов).

Признаки износа

• пробуксовка сцепления — обороты двигателя растут, но трактор не набирает скорость или теряет тягу;
• рывки и вибрации при включении сцепления;
• затруднённое переключение передач, сопровождающееся хрустом или скрежетом;
• увеличение свободного хода педали сцепления;
• посторонние шумы (стук, скрип, гул) при работе сцепления;
• потеря тяги при движении на подъём или под нагрузкой;
• биение диска при работе (проявляется как вибрация на рычаге КПП или педали сцепления);
• неравномерный износ металлокерамических сегментов (выявляется при осмотре);
• запах гари при пробуксовке (может свидетельствовать о перегреве и повреждении сегментов);
• видимые повреждения резиновых демпферов (трещины, разрывы, деформация).

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя;
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
