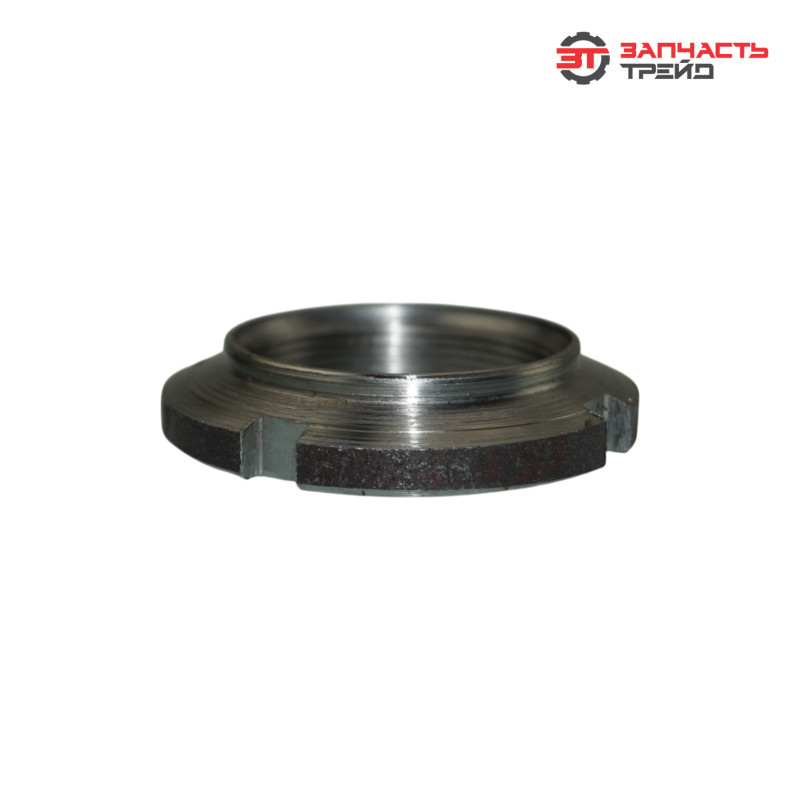

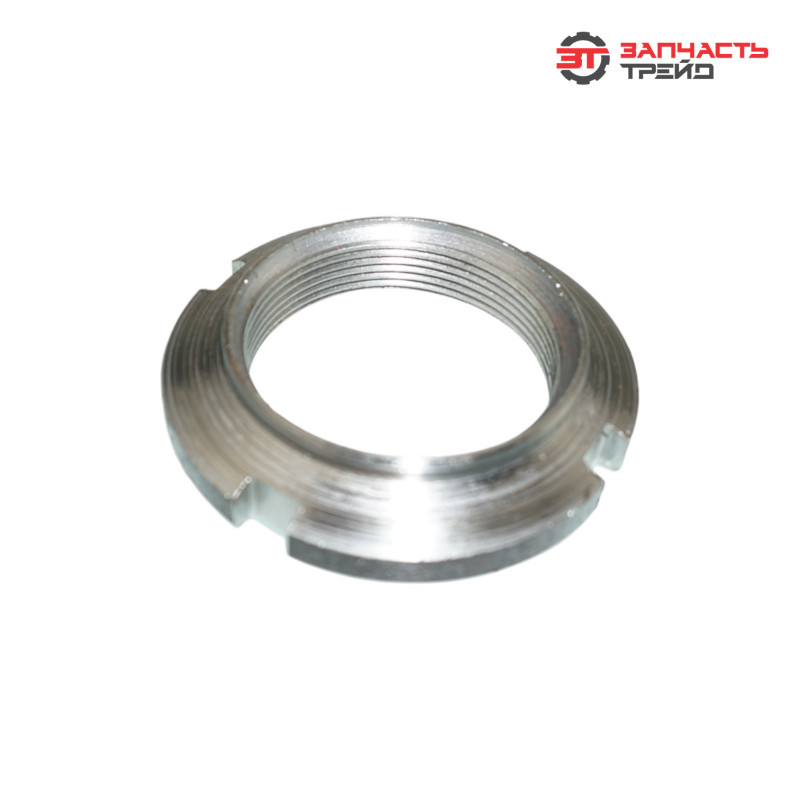

Гайка вала вторичного и первичного КПП 80-1701045 (РБ, БЗТДиА) (МТЗ-1221)

Описание (назначение)

Гайка вала вторичного и первичного КПП 80‑1701045 — крепёжный элемент трансмиссии тракторов МТЗ‑1221. Деталь предназначена для фиксации вторичного и первичного валов коробки передач в корпусе КПП. Основная функция — обеспечение надёжного соединения и предотвращение осевого смещения валов в процессе работы. Гайка удерживает вал в заданном положении под действием динамических нагрузок, возникающих при передаче крутящего момента, и обеспечивает стабильную работу трансмиссии.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии;
• применение высокопрочных легированных сталей — повышенная прочность и устойчивость к нагрузкам;
• высокая точность нарезки резьбы (соблюдение допусков и посадок) — надёжное соединение без люфтов и заеданий;
• антикоррозионное покрытие (оцинковка, фосфатирование или хромирование) — защита от воздействия влаги, трансмиссионного масла и агрессивных сред;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям производителей техники;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности резьбы и соответствия размеров;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — устойчивость к вибрациям, ударным нагрузкам и перепадам крутящего момента;
• оптимизация конструкции для работы в условиях повышенных нагрузок при эксплуатации в тяжёлых дорожных условиях и с навесным оборудованием.

Характеристики и артикулы аналогов

• модель: 80‑1701045;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: гайка крепления вала КПП;
• резьба: М30×1,5;
• размер под ключ: 46 мм;
• материал: легированная сталь;
• класс прочности: 8,8;
• покрытие: оцинкованное;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 80‑1701045‑01, МТЗ 801701045, БЗТДиА 801701045, 80‑1701045‑Б, К 80‑1701045 (аналог от другого производителя), 801701045Б.

Функции и задачи

• фиксация вторичного и первичного валов КПП в корпусе коробки передач — предотвращение осевого смещения под нагрузкой;
• обеспечение надёжного резьбового соединения с валом — передача крутящего момента без проскальзывания;
• распределение нагрузок между валом и корпусом КПП — снижение износа сопрягаемых деталей;
• предотвращение самоотворачивания при вибрациях и ударных нагрузках — сохранение затяжки в заданных параметрах;
• поддержание соосности валов в КПП — обеспечение корректного зацепления шестерён и плавного переключения передач;
• защита резьбы вала от повреждений за счёт равномерного распределения усилий затяжки;
• стабилизация работы трансмиссии при различных режимах эксплуатации (в т. ч. при работе с навесным оборудованием и на неровных поверхностях);
• сохранение герметичности узла (при наличии уплотнительных элементов) — предотвращение утечек трансмиссионного масла;
• компенсация небольших перекосов и несоосностей, возникающих при сборке или эксплуатации;
• обеспечение долговечной работы узла за счёт снижения ударных нагрузок на сопрягаемые детали.

Конструктивное исполнение и конструктивные особенности

• шестигранная форма под ключ 46 мм — удобство монтажа и демонтажа стандартным инструментом;
• метрическая резьба М30×1,5 с точным соблюдением шага и профиля — надёжное зацепление с валом без заеданий;
• использование легированной стали класса прочности 8,8 — устойчивость к высоким нагрузкам и деформациям;
• фаска на торце — облегчение навинчивания и предотвращение повреждения резьбы;
• антикоррозионное покрытие — защита от коррозии и воздействия технических жидкостей;
• маркировка с указанием артикула и класса прочности — идентификация детали;
• точная геометрия граней под ключ — исключение проскальзывания инструмента при затяжке;
• повышенная жёсткость конструкции — устойчивость к деформациям при ударных нагрузках;
• оптимальная высота гайки — достаточная площадь контакта для равномерного распределения усилия затяжки;
• контроль момента затяжки — соответствие рекомендациям производителя техники для предотвращения срыва резьбы или ослабления соединения.

Место в механизме, и способ взаимодействия с другими элементами

Гайка устанавливается на хвостовик вторичного или первичного вала КПП и взаимодействует с:
• валом КПП (вторичным или первичным) — фиксируется на резьбовом участке вала;
• корпусом коробки передач — передаёт нагрузки на корпус через опорную поверхность;
• стопорными элементами (шайбами, шплинтами) — предотвращает самоотворачивание при вибрациях;
• уплотнениями (при наличии) — участвует в обеспечении герметичности узла;
• инструментом для затяжки (ключом, динамометрическим ключом) — воспринимает усилие затяжки.
При работе:
• гайка воспринимает осевые и частично радиальные нагрузки от вала;
• обеспечивает жёсткую фиксацию вала в корпусе КПП без люфтов;
• передаёт крутящий момент от вала к корпусу через резьбовое соединение;
• при переключении передач и изменении нагрузки сохраняет затяжку в заданных параметрах;
• в статическом положении удерживает вал в заданном положении, предотвращая его смещение;
• компенсирует небольшие перекосы, возникающие при сборке или эксплуатации;
• поддерживает герметичность соединений, если предусмотрены уплотнительные элементы.

На какой технике применяется и в каких узлах устанавливается

Гайка 80‑1701045 применяется на:
• тракторах: МТЗ‑1221 и их модификациях;
• узлах: коробка передач (КПП) — элемент крепления вторичного и первичного валов, обеспечивающий их фиксацию в корпусе и стабильную работу трансмиссии.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• частые циклы затяжки/ослабления при ремонте — износ резьбы и снижение прочности соединения;
• недостаточная затяжка гайки — возникновение люфтов и ударных нагрузок;
• перетяжка гайки сверх допустимого момента — деформация резьбы или срыв витков;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в зону резьбы — абразивный износ;
• коррозия резьбы при попадании влаги или агрессивных жидкостей в узел;
• вибрация и ударные нагрузки при работе на неровных поверхностях — ослабление затяжки и усталостные разрушения материала;
• использование некачественного инструмента при монтаже — повреждение граней под ключ и резьбы;
• естественный износ резьбы в процессе длительной эксплуатации;
• нарушение технологии затяжки (отсутствие динамометрического ключа) — неравномерное распределение усилий и деформация соединения.

Признаки износа

• повышенный люфт вала в КПП — ощущается как вибрация или стук при работе трансмиссии;
• посторонние шумы (стук, скрежет) в районе КПП при переключении передач или изменении нагрузки;
• пробуксовка или прерывистая передача крутящего момента — проявляется как рывки при движении;
• самопроизвольное ослабление затяжки гайки — требуется периодическая подтяжка;
• срыв резьбы на валу или гайке — невозможность надёжной фиксации вала;
• утечка трансмиссионного масла из КПП — видны следы масла в зоне установки гайки (при нарушении герметичности);
• неравномерный износ шестерён КПП — следствие несоосности валов из‑за люфта;
• затруднённое переключение передач — возникает из‑за смещения валов и нарушения зацепления шестерён;
• появление металлической стружки в масле КПП — признак интенсивного износа резьбы или деформации деталей;
• деформация граней под ключ — затруднение монтажа/демонтажа стандартным инструментом.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода и других производителей сельхозтехники;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
