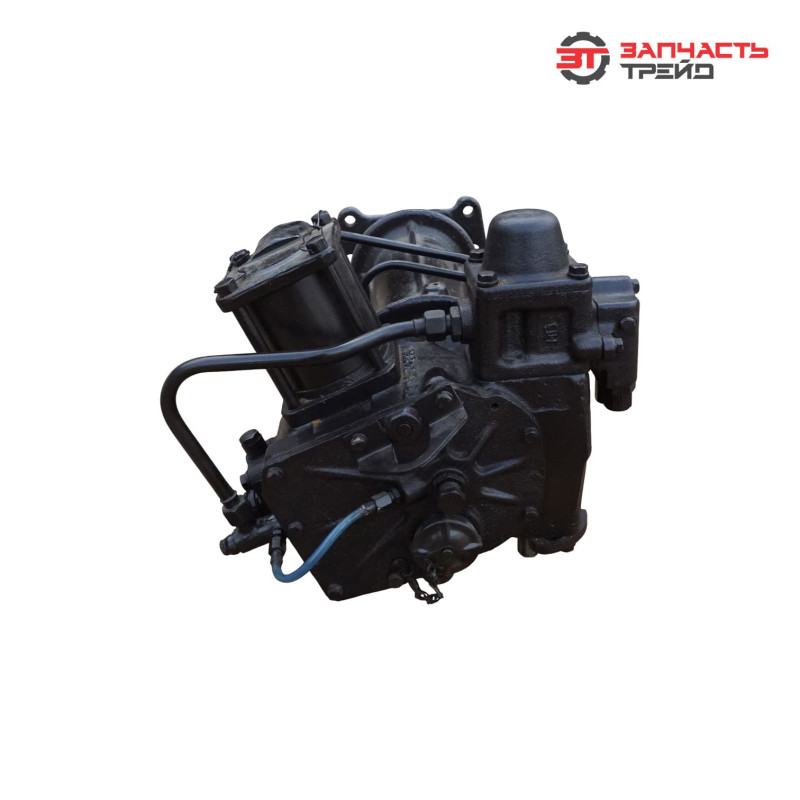

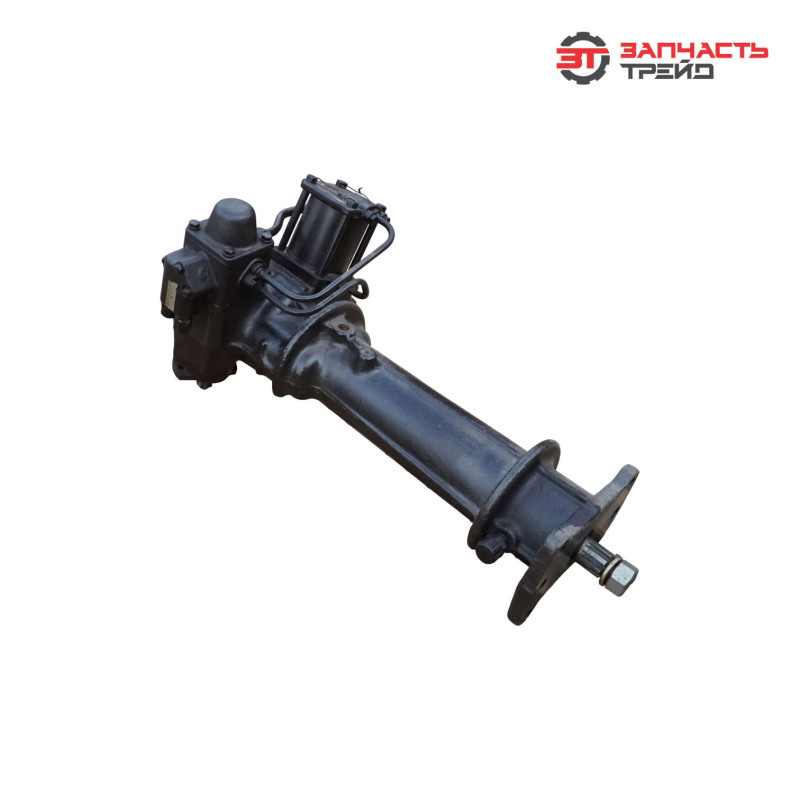

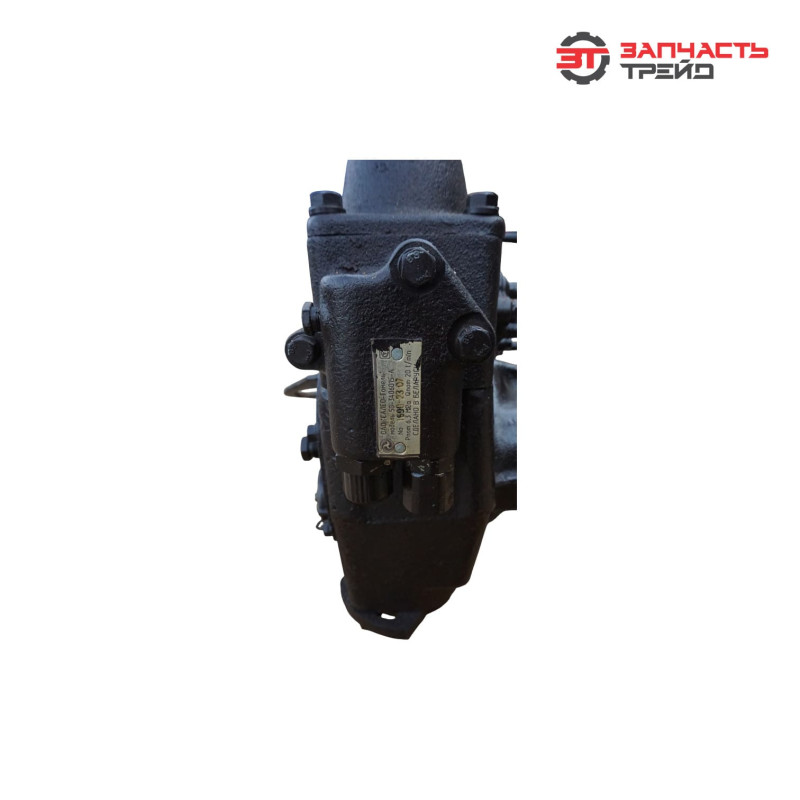

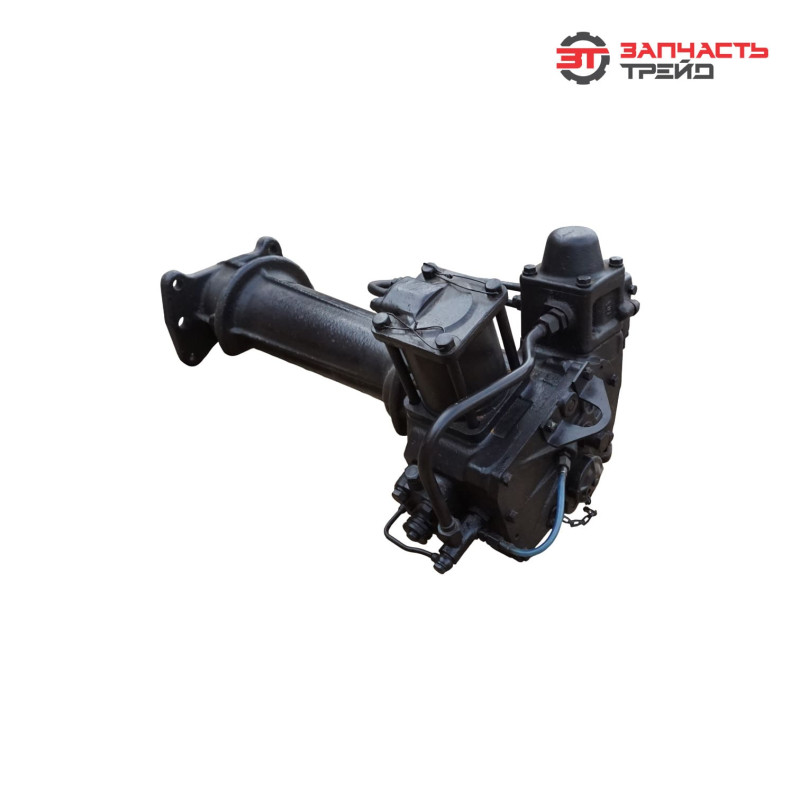

Гидроусилитель управления рулевого (ГУР) 70-3400020 (РБ, БЗТДиА) (МТЗ-80/82)

Описание (назначение)

Гидроусилитель руля (ГУР) 70‑3400020 — узел гидравлической системы рулевого управления тракторов МТЗ‑80 и МТЗ‑82. Деталь предназначена для снижения усилия, необходимого для поворота рулевого колеса, особенно при работе на низких скоростях и в тяжёлых условиях (пахота, работа на склонах, маневрирование с навесным оборудованием). Основная функция — усиление управляющего воздействия оператора на рулевой механизм за счёт энергии гидравлической системы. ГУР повышает комфорт управления, снижает утомляемость оператора и обеспечивает точное и плавное управление трактором в любых условиях эксплуатации.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии;
• применение высокопрочных сталей и износостойких сплавов для ключевых компонентов — повышенная долговечность и устойчивость к нагрузкам;
• использование уплотнений высокого качества — минимизация утечек рабочей жидкости, сохранение давления в системе;
• высокая точность изготовления деталей (поршней, цилиндров, золотниковых пар) — плавность работы, отсутствие рывков и заеданий;
• антикоррозионная обработка внутренних и внешних поверхностей — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• строгий контроль герметичности и работоспособности на стенде — проверка каждой единицы продукции перед отправкой;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям производителей техники;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — устойчивость к ударным нагрузкам, вибрациям и перепадам давления в гидросистеме.

Характеристики и артикулы аналогов

• модель: 70‑3400020;
• производитель: БЗТДиА, Республика Беларусь;
• тип: гидроусилитель рулевого управления (ГУР);
• рабочее давление: до 10 МПа;
• объём рабочей жидкости: около 1,5 л (в зависимости от комплектации и модификации);
• способ крепления: болтовое соединение (болты М12×1,25);
• материал корпуса: чугун/алюминиевый сплав (в зависимости от модификации);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 70‑3400020‑01, МТЗ 70‑3400020, БЗТДиА 703400020, 703400020Б, 70‑3400020А, ГУР МТЗ‑80/82 70‑3400020.

Функции и задачи

• снижение усилия на рулевом колесе при повороте — облегчение управления трактором;
• обеспечение точного и плавного реагирования рулевого механизма на действия оператора;
• компенсация ударных нагрузок, передаваемых от колёс на руль при движении по неровной поверхности;
• поддержание стабильного давления в гидравлической системе рулевого управления;
• защита элементов рулевого механизма от перегрузок за счёт перепускных клапанов;
• сохранение управляемости при работе с навесным и прицепным оборудованием;
• обеспечение возможности маневрирования на малых скоростях и при стоянке;
• уменьшение износа механических элементов рулевого управления за счёт снижения механических нагрузок;
• стабилизация траектории движения при движении по прямой и при поворотах;
• предотвращение самопроизвольного отклонения колёс от заданного положения под действием внешних сил.

Конструктивное исполнение и конструктивные особенности

• корпус из чугуна или алюминиевого сплава — высокая прочность и жёсткость конструкции;
• золотниковый распределитель с точной подгонкой деталей — плавное и точное дозирование потока рабочей жидкости;
• силовой цилиндр с поршнем и уплотнениями — преобразование давления жидкости в механическое усилие;
• встроенный предохранительный клапан — защита системы от превышения давления;
• герметичные уплотнения и сальники — предотвращение утечек рабочей жидкости;
• фланцевые соединения для подключения трубопроводов — надёжность и удобство монтажа;
• регулировочные элементы — возможность настройки усилия и люфта рулевого управления;
• антикоррозийное покрытие наружных поверхностей — защита от коррозии и воздействия внешней среды;
• совместимость с гидравлической системой трактора — использование общего резервуара и насоса;
• ремонтопригодная конструкция — возможность замены уплотнений и отдельных компонентов при обслуживании.

Место в механизме, и способ взаимодействия с другими элементами

ГУР устанавливается в системе рулевого управления трактора между рулевым колесом и рулевой трапецией. В рабочем состоянии:
• соединяется с рулевым валом через карданный механизм или шлицевое соединение — передача вращения от руля к золотнику;
• получает рабочую жидкость от гидронасоса через напорную магистраль — создание давления в силовом цилиндре;
• преобразует усилие оператора в гидравлическое воздействие на рулевую трапецию через шток поршня;
• взаимодействует с датчиком обратной связи (в некоторых модификациях) — корректировка усиления в зависимости от скорости движения;
• сбрасывает избыточное давление через предохранительный клапан в сливную магистраль;
• передаёт усилие на рулевые тяги и поворотные кулаки — изменение угла поворота передних колёс;
• компенсирует удары и вибрации от неровностей дороги, защищая рулевое колесо и механизм от повреждений.

На какой технике применяется и в каких узлах устанавливается

Применяется на:
• тракторах: МТЗ‑80, МТЗ‑82 и их модификациях.
Устанавливается в узлах:
• система рулевого управления;
• рулевая колонка (связь с рулевым валом);
• рулевая трапеция (связь с поворотными кулаками передних колёс);
• гидравлическая система трактора (подключение к гидронасосу и резервуару рабочей жидкости).

Причины износа

• длительная эксплуатация под высокими нагрузками (тяжёлые условия работы, перегрузка техники);
• воздействие влаги, грязи, пыли, технических жидкостей — коррозия внутренних и наружных поверхностей, износ уплотнений;
• использование некачественной или загрязнённой рабочей жидкости — абразивный износ золотниковых пар, клапанов, поршня и цилиндра;
• превышение допустимого давления в системе — деформация деталей, повреждение уплотнений;
• отсутствие регулярной замены масла и фильтров в гидросистеме — накопление загрязнений, ускоренный износ компонентов;
• механические повреждения корпуса или трубопроводов — нарушение герметичности, утечки жидкости;
• естественный износ уплотнений и подвижных элементов — снижение герметичности, падение давления;
• нарушение регулировки механизма — неравномерный износ деталей, заедания;
• эксплуатация при экстремальных температурах (ниже −40 или выше +120) — ухудшение свойств уплотнений и рабочей жидкости;
• ударные нагрузки при наезде на препятствия — повреждение штока, поршня, корпуса.

Признаки износа

• увеличение усилия на рулевом колесе — затруднение поворота, особенно на малых скоростях;
• появление люфта в рулевом управлении — нечёткое реагирование на действия оператора, «задержки» в повороте колёс;
• утечки рабочей жидкости (подтёки на корпусе ГУР, следы масла под трактором) — падение давления, снижение эффективности усиления;
• посторонние шумы (стук, гул, скрип) при повороте руля — износ золотника, поршня, подшипников;
• неравномерное усиление (рывки, заедания) — загрязнение золотникового механизма, повреждение уплотнений;
• самопроизвольный поворот колёс или увод трактора в сторону — нарушение работы распределителя, заклинивание клапана;
• перегрев корпуса ГУР при работе — недостаточная смазка, загрязнение системы, перегрузка насоса;
• вибрация руля при движении — износ соединений, нарушение балансировки элементов;
• снижение давления в гидросистеме (проверяется манометром) — износ насоса или внутренних компонентов ГУР;
• необходимость частой доливки рабочей жидкости — признаки утечки, требующие диагностики и ремонта.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
