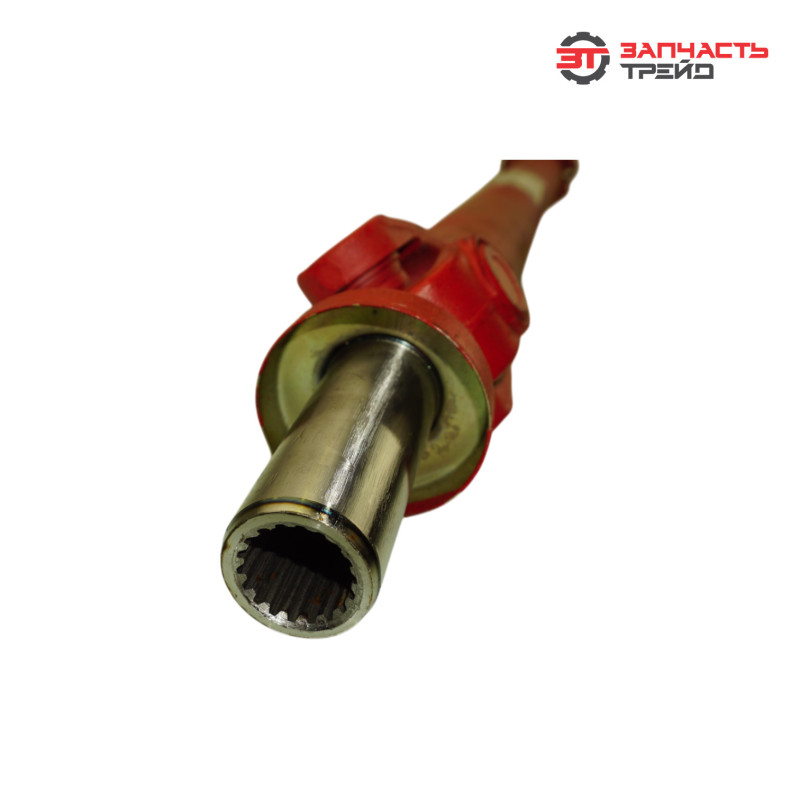

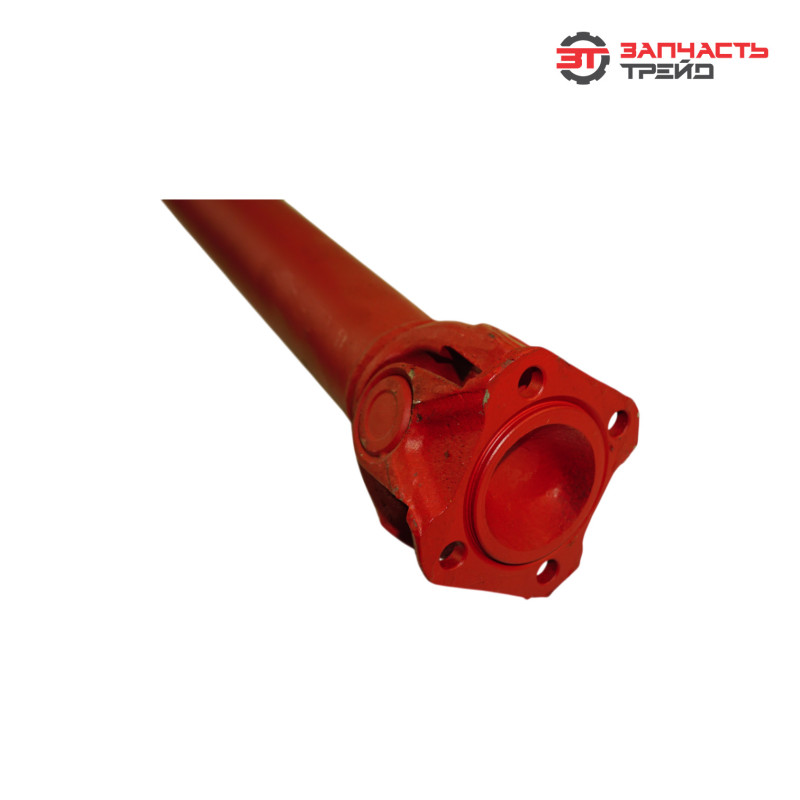

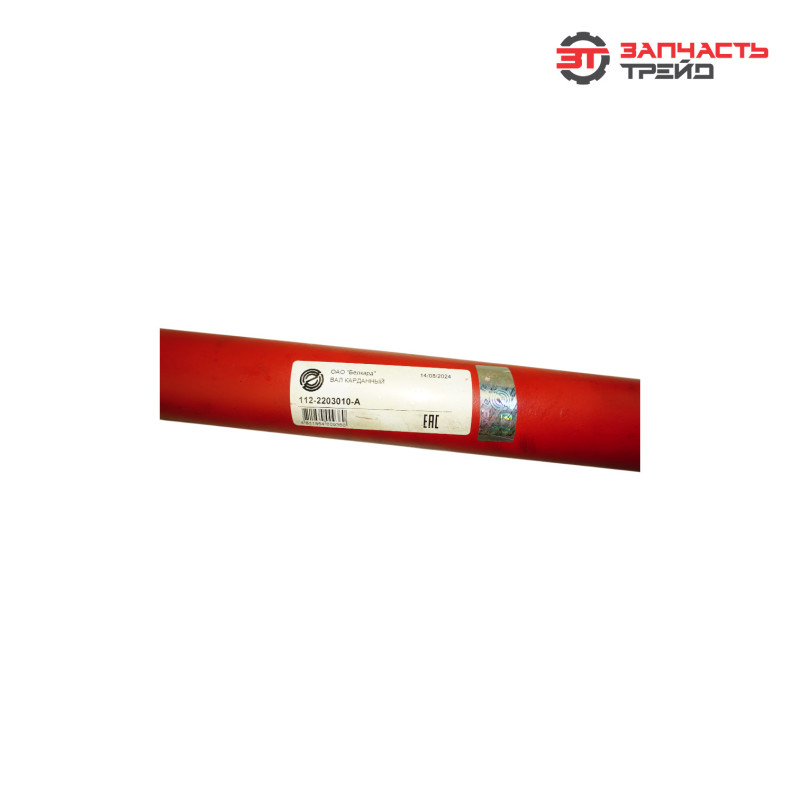

Вал карданный (L=1045) 112-2203010 (РБ, Белкард) (МТЗ-1221)

Вал карданный 112‑2203010 производства «Белкард» (Республика Беларусь) — компонент трансмиссии трактора МТЗ‑1221. Деталь передаёт крутящий момент от коробки передач к заднему мосту, компенсируя изменения расстояния и угла между агрегатами при движении по неровностям. Длина 1045 мм соответствует штатной компоновке трактора. Карданный вал обеспечивает плавную передачу мощности без рывков и вибраций, что критично для стабильной работы ходовой части и навесного оборудования (плугов, сеялок, прицепов и т. д.).

Тип

Карданный вал открытого типа для сельхозтехники белорусского производства. Отличается от аналогов:

соответствием стандартам МТЗ — разработан специально для тракторов Минского тракторного завода;

высокой надёжностью — рассчитан на тяжёлые условия эксплуатации (пахота, транспортировка грузов);

точной балансировкой — минимизирует вибрации на всех режимах работы;

ремонтопригодностью — крестовины и подшипники заменяются отдельно;

защитными чехлами — предохраняют шарниры от загрязнений;

шлицевым соединением — позволяет изменять рабочую длину вала при работе подвески.

Характеристики и артикулы аналогов

модель: 112-2203010;

длина (L): 1045 мм;

тип: открытый карданный вал;

соединение: шлицевое;

количество крестовин: 2;

диаметр трубы: 76 мм;

материал: конструкционная легированная сталь;

покрытие: антикоррозийное (грунт + эмаль);

допустимый крутящий момент: до 1500 Н·м;

балансировка: динамическая;

степень защиты шарниров: IP54 (пыле- и брызгозащищённые);

артикулы аналогов:

МТЗ: 112-2203010-Б;

АДС: 112-2203010;

БАТЭ: КВ-112-2203010;

ПРАМО: 112.2203010;

другие модели с идентичными параметрами (уточняются по каталогам поставщиков).

Функция

Вал выполняет следующие задачи:

передаёт крутящий момент от КПП к заднему мосту трактора;

компенсирует изменение расстояния между агрегатами при работе на неровном рельефе (за счёт шлицевого соединения);

сглаживает угловые смещения осей трансмиссии (благодаря шарнирам с крестовинами);

снижает ударные нагрузки на КПП и мост при резком старте или торможении;

обеспечивает плавность хода и стабильность тяги при работе с навесным оборудованием;

минимизирует вибрации и шумы в трансмиссии за счёт точной балансировки;

поддерживает работоспособность трансмиссии в условиях повышенных нагрузок (пахота, работа на склонах, транспортировка тяжёлых грузов).

Конструктивные особенности

стальная труба диаметром 76 мм из легированной стали — прочность и жёсткость конструкции, устойчивость к усталостным нагрузкам;

две крестовины с игольчатыми подшипниками — надёжное шарнирное соединение, рассчитанное на высокие нагрузки;

защитные чехлы крестовин — предотвращают попадание грязи, пыли и влаги в шарниры;

шлицевая часть с усиленной конструкцией — компенсирует изменение длины при работе подвески, устойчива к износу;

динамическая балансировка — исключает вибрации на высоких скоростях, продлевает ресурс смежных узлов;

антикоррозийное покрытие — устойчивость к влаге, грязи, реагентам и перепадам температур;

фланцы крепления с отверстиями под болты — жёсткая фиксация к КПП и мосту, точное центрирование;

пресс‑маслёнки на крестовинах — возможность периодической смазки без демонтажа узла;

стандартизированные размеры — полная совместимость с узлами МТЗ‑1221 без доработки.

Применяемость

Вал 112-2203010 подходит для:

тракторов МТЗ‑1221 и модификаций (МТЗ‑1221.2, МТЗ‑1221В, МТЗ‑1221.3);

спецтехники на базе МТЗ‑1221 (погрузчики, коммунальные машины);

сельскохозяйственных агрегатов с аналогичной трансмиссией и длиной вала 1045 мм;

техники, эксплуатируемой в тяжёлых условиях (пахота, транспортировка грузов, работа на склонах).

Причины износа

отсутствие регулярной смазки через маслёнки — ускоренный износ подшипников крестовин;

повреждение защитных чехлов — попадание грязи, песка и влаги в шарниры;

перегрузка трансмиссии — работа с перегруженными прицепами или навесным оборудованием;

ударные нагрузки — наезд на препятствия, резкие старты на твёрдом покрытии;

коррозия шлицов и фланцев — при длительном простое или хранении в условиях высокой влажности;

разбалансировка вала — из‑за деформации трубы или ослабления креплений;

естественный износ игольчатых подшипников — постепенное увеличение люфта в крестовинах;

нарушение соосности агрегатов — вызывает неравномерные нагрузки на шарнир;

эксплуатация в экстремальных условиях — длительная работа на предельных нагрузках, низкие/высокие температуры.

Признаки износа

стук или скрип при трогании с места или переключении передач — указывает на износ крестовин или отсутствие смазки;

вибрации на скорости 15–20 км/ч — следствие разбалансировки или деформации трубы;

люфт в шарнирах — ощущается при покачивании вала рукой;

подтекание смазки из‑под чехлов крестовин — повреждение уплотнителей;

неравномерный износ шин заднего моста — возможен из‑за биения вала;

посторонние шумы (гул, треск) в районе трансмиссии при нагрузке;

видимые повреждения трубы, фланцев или шлицов — вмятины, трещины, коррозия;

затруднённое движение трактора — потеря мощности из‑за проскальзывания в шлицевом соединении;

следы коррозии на поверхности вала — снижение прочности и ресурса детали.

Производитель

Изготовитель — «Белкард» (Республика Беларусь), специализированное предприятие по производству карданных передач и компонентов трансмиссии. Продукция завода:

производится строго по технической документации МТЗ;

проходит многоступенчатый контроль качества (испытания на крутящий момент, вибрацию, герметичность чехлов, балансировку);

сертифицирована для использования на тракторах МТЗ;

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;

имеет гарантию 1 год.

Вес

около 18 кг.

Габариты упаковки

приблизительно 1100 мм × 150 мм × 150 мм.
