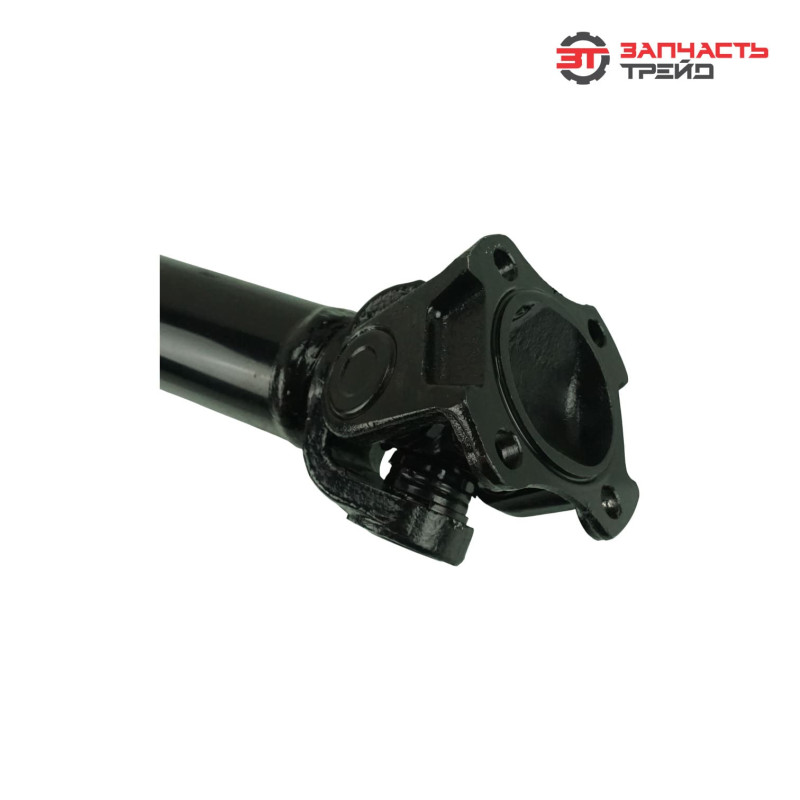

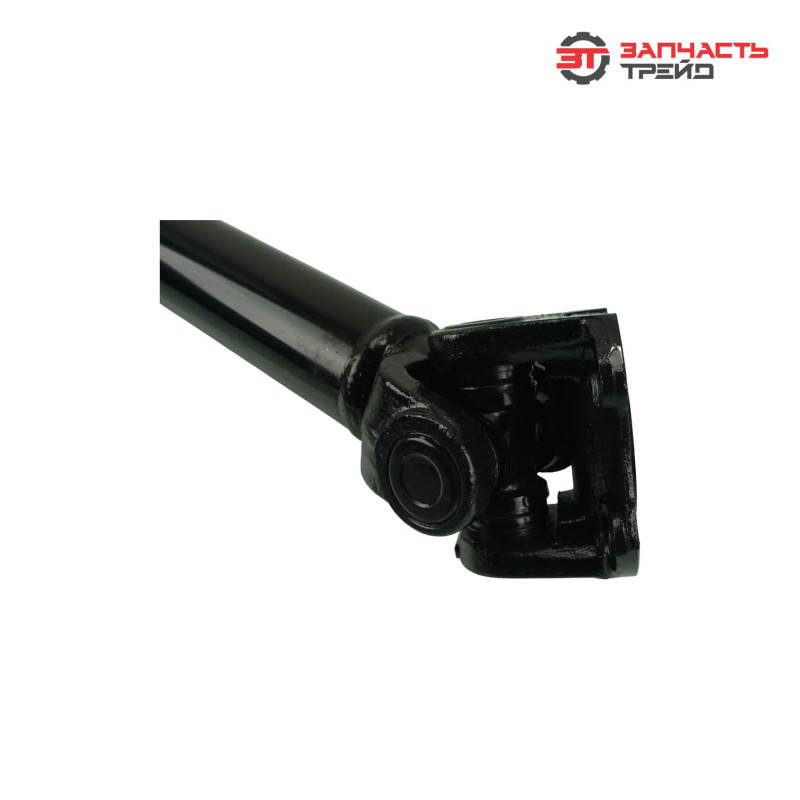

Вал карданный (L=626) 72-2203010-А2 (42000.007200-2203010-03) Стандарт (РФ, АДС) (МТЗ-80/82) крестовины с масленками

Вал карданный 72‑2203010‑А2 производства АДС (Россия) — компонент трансмиссии тракторов МТЗ‑80 и МТЗ‑82. Деталь передаёт крутящий момент от коробки передач к заднему мосту, компенсируя изменения расстояния и угла между агрегатами при движении по неровностям. Длина 626 мм соответствует штатной компоновке данных моделей. Наличие маслёнок на крестовинах позволяет регулярно смазывать шарниры, продлевая срок службы узла. Карданный вал обеспечивает плавную передачу мощности без рывков и вибраций, что критично для стабильной работы ходовой части и навесного оборудования (плугов, сеялок, прицепов и т. д.).

Тип

Карданный вал открытого типа для сельхозтехники с крестовинами и маслёнками. Отличается от аналогов:

соответствием стандартам МТЗ — разработан специально для тракторов Минского тракторного завода;

надёжностью в тяжёлых условиях эксплуатации (пахота, транспортировка грузов);

точной балансировкой — минимизирует вибрации на всех режимах работы;

ремонтопригодностью — крестовины и подшипники заменяются отдельно;

защитными чехлами — предохраняют шарниры от загрязнений;

шлицевым соединением — позволяет изменять рабочую длину вала при работе подвески;

возможностью периодической смазки через маслёнки — поддерживает ресурс шарниров без демонтажа узла.

Характеристики и артикулы аналогов

модель: 72-2203010-А2;

альтернативный артикул: 42000.007200-2203010-03;

длина (L): 626 мм;

тип: открытый карданный вал;

соединение: шлицевое;

количество крестовин: 2;

диаметр трубы: 60 мм;

материал: конструкционная легированная сталь;

покрытие: антикоррозийное (грунт + эмаль);

допустимый крутящий момент: до 1200 Н·м;

балансировка: динамическая;

степень защиты шарниров: IP54 (пыле- и брызгозащищённые);

наличие маслёнок: да (на каждой крестовине);

артикулы аналогов:

МТЗ: 72-2203010-Б;

АДС: 72-2203010;

БАТЭ: КВ-72-2203010;

ПРАМО: 72.2203010;

другие модели с идентичными параметрами (уточняются по каталогам поставщиков).

Функция

Вал выполняет следующие задачи:

передаёт крутящий момент от КПП к заднему мосту трактора;

компенсирует изменение расстояния между агрегатами при работе на неровном рельефе (за счёт шлицевого соединения);

сглаживает угловые смещения осей трансмиссии (благодаря шарнирам с крестовинами);

снижает ударные нагрузки на КПП и мост при резком старте или торможении;

обеспечивает плавность хода и стабильность тяги при работе с навесным оборудованием;

минимизирует вибрации и шумы в трансмиссии за счёт точной балансировки;

поддерживает работоспособность трансмиссии в условиях повышенных нагрузок (пахота, работа на склонах, транспортировка грузов);

позволяет поддерживать оптимальный режим работы шарниров за счёт периодической смазки через маслёнки.

Конструктивные особенности

стальная труба диаметром 60 мм из легированной стали — прочность и жёсткость конструкции, устойчивость к усталостным нагрузкам;

две крестовины с игольчатыми подшипниками и маслёнками — надёжное шарнирное соединение, рассчитанное на высокие нагрузки, с возможностью смазки;

защитные чехлы крестовин — предотвращают попадание грязи, пыли и влаги в шарниры;

шлицевая часть с усиленной конструкцией — компенсирует изменение длины при работе подвески, устойчива к износу;

динамическая балансировка — исключает вибрации на высоких скоростях, продлевает ресурс смежных узлов;

антикоррозийное покрытие — устойчивость к влаге, грязи, реагентам и перепадам температур;

фланцы крепления с отверстиями под болты — жёсткая фиксация к КПП и мосту, точное центрирование;

стандартизированные размеры — полная совместимость с узлами МТЗ‑80/82 без доработки.

Применяемость

Вал 72-2203010-А2 подходит для:

тракторов МТЗ‑80 и модификаций;

тракторов МТЗ‑82 и модификаций (включая МТЗ‑82.1, МТЗ‑82П и др.);

спецтехники на базе МТЗ‑80/82 (погрузчики, коммунальные машины);

сельскохозяйственных агрегатов с аналогичной трансмиссией и длиной вала 626 мм;

техники, эксплуатируемой в тяжёлых условиях (пахота, транспортировка грузов, работа на склонах).

Причины износа

отсутствие регулярной смазки через маслёнки — ускоренный износ подшипников крестовин;

повреждение защитных чехлов — попадание грязи, песка и влаги в шарниры;

перегрузка трансмиссии — работа с перегруженными прицепами или навесным оборудованием;

ударные нагрузки — наезд на препятствия, резкие старты на твёрдом покрытии;

коррозия шлицов и фланцев — при длительном простое или хранении в условиях высокой влажности;

разбалансировка вала — из‑за деформации трубы или ослабления креплений;

естественный износ игольчатых подшипников — постепенное увеличение люфта в крестовинах;

нарушение соосности агрегатов — вызывает неравномерные нагрузки на шарнир;

эксплуатация в экстремальных условиях — длительная работа на предельных нагрузках, низкие/высокие температуры.

Признаки износа

стук или скрип при трогании с места или переключении передач — указывает на износ крестовин или отсутствие смазки;

вибрации на скорости 15–20 км/ч — следствие разбалансировки или деформации трубы;

люфт в шарнирах — ощущается при покачивании вала рукой;

подтекание смазки из‑под чехлов крестовин — повреждение уплотнителей;

неравномерный износ шин заднего моста — возможен из‑за биения вала;

посторонние шумы (гул, треск) в районе трансмиссии при нагрузке;

видимые повреждения трубы, фланцев или шлицов — вмятины, трещины, коррозия;

затруднённое движение трактора — потеря мощности из‑за проскальзывания в шлицевом соединении;

следы коррозии на поверхности вала — снижение прочности и ресурса детали.

Производитель

Изготовитель — АДС («Автодеталь‑Сервис»), российский производитель комплектующих для сельхозтехники. Продукция завода:

производится строго по технической документации МТЗ;

проходит многоступенчатый контроль качества (испытания на крутящий момент, вибрацию, герметичность чехлов, балансировку);

сертифицирована для использования на тракторах МТЗ;

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры МТЗ, так и на рынок запчастей;

имеет гарантию 1 год.

Вес

около 12 кг.

Габариты упаковки

приблизительно 700 мм × 120 мм × 120 мм.
