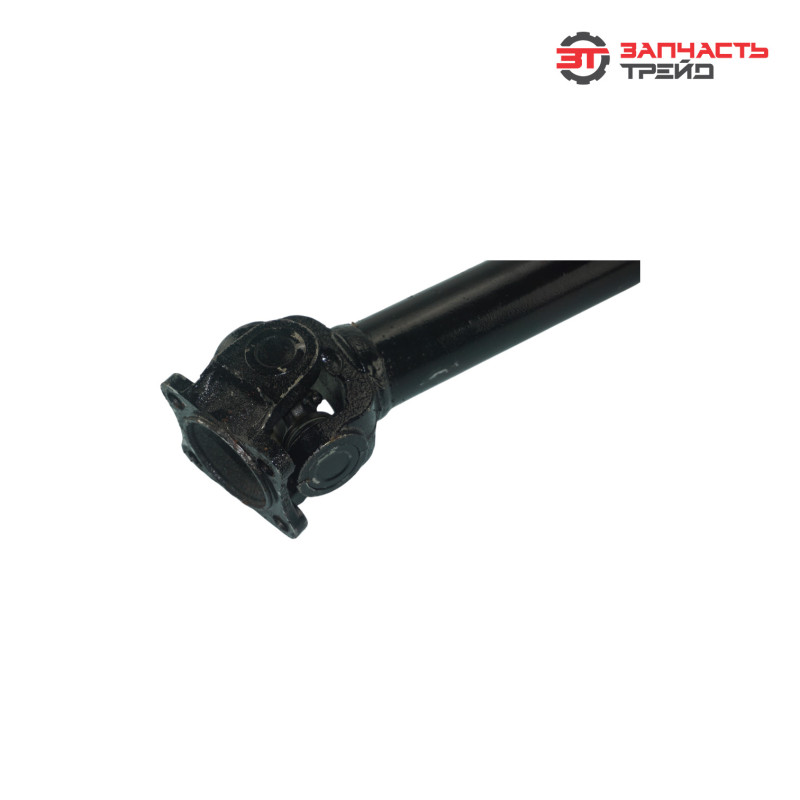

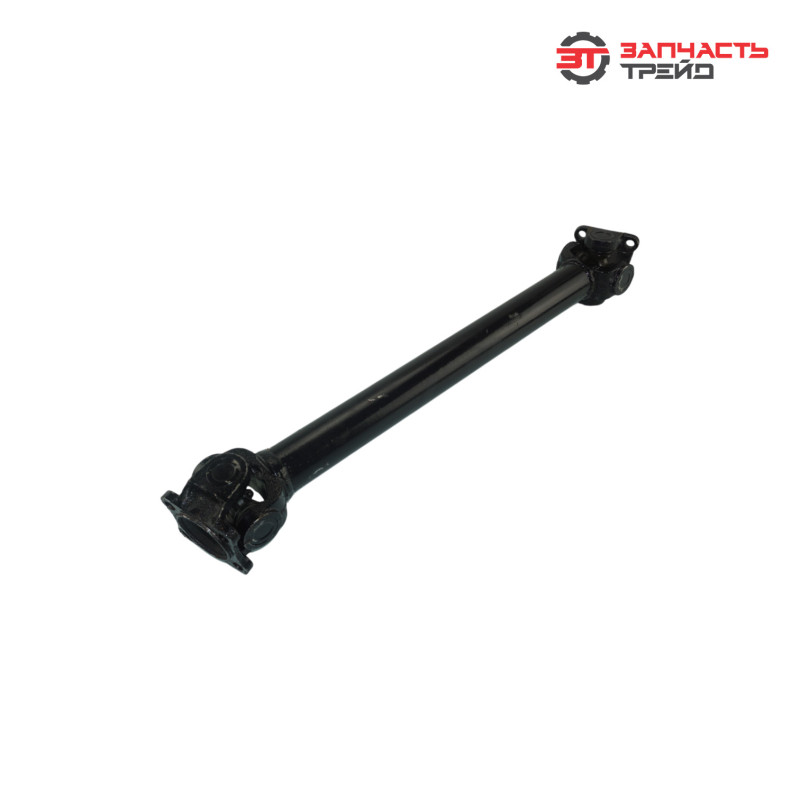

Вал карданный (L=626) 72-2203010-А2 (Китай) (МТЗ-80/82)*

Вал карданный 72‑2203010‑А2 китайского производства — компонент трансмиссии тракторов МТЗ‑80 и МТЗ‑82. Деталь передаёт крутящий момент от коробки передач к заднему мосту, компенсируя изменения расстояния и угла между агрегатами при движении по неровностям. Длина 626 мм соответствует штатной компоновке данных моделей. Вал обеспечивает плавную передачу мощности без рывков и вибраций, что критично для стабильной работы ходовой части и навесного оборудования (плугов, сеялок, прицепов и т. д.).

Тип

Карданный вал открытого типа для сельхозтехники китайского производства. Отличается от аналогов:

соответствием стандартам МТЗ — разработан с учётом требований к тракторам Минского тракторного завода;

ремонтопригодностью — крестовины и подшипники можно заменить отдельно;

наличием защитных чехлов — предохраняют шарниры от загрязнений;

шлицевым соединением — позволяет изменять рабочую длину вала при работе подвески;

доступной ценой — по сравнению с аналогами российского и белорусского производства.

Характеристики и артикулы аналогов

модель: 72-2203010-А2;

длина (L): 626 мм;

тип: открытый карданный вал;

соединение: шлицевое;

количество крестовин: 2;

диаметр трубы: 60 мм;

материал: конструкционная сталь;

покрытие: антикоррозийное (грунт + эмаль или цинковое);

допустимый крутящий момент: до 1200 Н·м;

балансировка: динамическая;

степень защиты шарниров: IP54 (пыле- и брызгозащищённые);

артикулы аналогов:

МТЗ: 72-2203010-Б;

АДС: 72-2203010;

БАТЭ: КВ-72-2203010;

ПРАМО: 72.2203010.

Функция

Вал выполняет следующие задачи:

передаёт крутящий момент от КПП к заднему мосту трактора;

компенсирует изменение расстояния между агрегатами при работе на неровном рельефе (за счёт шлицевого соединения);

сглаживает угловые смещения осей трансмиссии (благодаря шарнирам с крестовинами);

снижает ударные нагрузки на КПП и мост при резком старте или торможении;

обеспечивает плавность хода и стабильность тяги при работе с навесным оборудованием;

минимизирует вибрации и шумы в трансмиссии за счёт точной балансировки;

поддерживает работоспособность трансмиссии в условиях повышенных нагрузок (пахота, работа на склонах, транспортировка грузов).

Конструктивные особенности

стальная труба диаметром 60 мм — прочность и жёсткость конструкции, устойчивость к усталостным нагрузкам;

две крестовины с подшипниками — надёжное шарнирное соединение, рассчитанное на высокие нагрузки;

защитные чехлы крестовин — предотвращают попадание грязи, пыли и влаги в шарниры;

шлицевая часть с усиленной конструкцией — компенсирует изменение длины при работе подвески, устойчива к износу;

динамическая балансировка — исключает вибрации на высоких скоростях, продлевает ресурс смежных узлов;

антикоррозийное покрытие — устойчивость к влаге, грязи, реагентам и перепадам температур;

фланцы крепления с отверстиями под болты — жёсткая фиксация к КПП и мосту, точное центрирование;

стандартизированные размеры — совместимость с узлами МТЗ‑80/82 без доработки.

Применяемость

Вал 72-2203010-А2 подходит для:

тракторов МТЗ‑80 и модификаций;

тракторов МТЗ‑82 и модификаций (включая МТЗ‑82.1, МТЗ‑82П и др.);

спецтехники на базе МТЗ‑80/82 (погрузчики, коммунальные машины);

сельскохозяйственных агрегатов с аналогичной трансмиссией и длиной вала 626 мм;

техники, эксплуатируемой в тяжёлых условиях (пахота, транспортировка грузов, работа на склонах).

Причины износа

отсутствие регулярной смазки — ускоренный износ подшипников крестовин;

повреждение защитных чехлов — попадание грязи, песка и влаги в шарниры;

перегрузка трансмиссии — работа с перегруженными прицепами или навесным оборудованием;

ударные нагрузки — наезд на препятствия, резкие старты на твёрдом покрытии;

коррозия шлицов и фланцев — при длительном простое или хранении в условиях высокой влажности;

разбалансировка вала — из‑за деформации трубы или ослабления креплений;

естественный износ подшипников — постепенное увеличение люфта в крестовинах;

нарушение соосности агрегатов — вызывает неравномерные нагрузки на шарнир;

эксплуатация в экстремальных условиях — длительная работа на предельных нагрузках, низкие/высокие температуры;

возможное снижение качества материалов и сборки (характерно для отдельных партий китайских аналогов).

Признаки износа

стук или скрип при трогании с места или переключении передач — указывает на износ крестовин или отсутствие смазки;

вибрации на скорости 15–20 км/ч — следствие разбалансировки или деформации трубы;

люфт в шарнирах — ощущается при покачивании вала рукой;

подтекание смазки из‑под чехлов крестовин — повреждение уплотнителей;

неравномерный износ шин заднего моста — возможен из‑за биения вала;

посторонние шумы (гул, треск) в районе трансмиссии при нагрузке;

видимые повреждения трубы, фланцев или шлицов — вмятины, трещины, коррозия;

затруднённое движение трактора — потеря мощности из‑за проскальзывания в шлицевом соединении;

следы коррозии на поверхности вала — снижение прочности и ресурса детали.

Производитель

Изготовитель — китайский завод-производитель комплектующих для сельхозтехники (конкретное наименование не указано). Продукция:

разработана с учётом требований МТЗ;

проходит контроль качества (в зависимости от производителя);

поставляется на рынок запчастей для тракторов МТЗ;

отличается доступной ценой по сравнению с аналогами из РФ и РБ;

может иметь вариативность по качеству в зависимости от партии и завода-изготовителя.

Вес

около 11,5 кг.

Габариты упаковки

приблизительно 650 мм × 110 мм × 110 мм.
