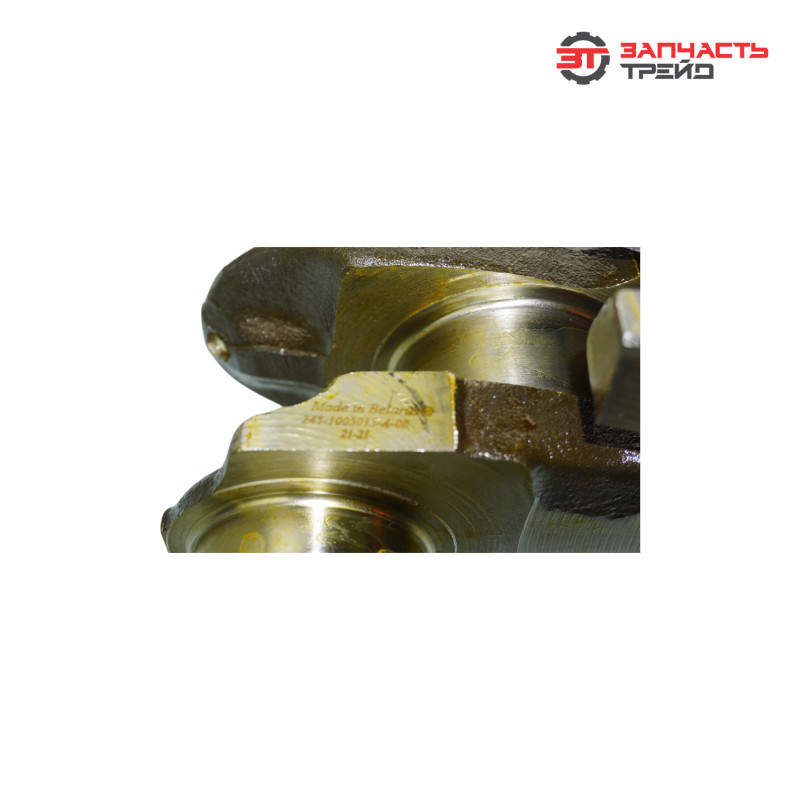

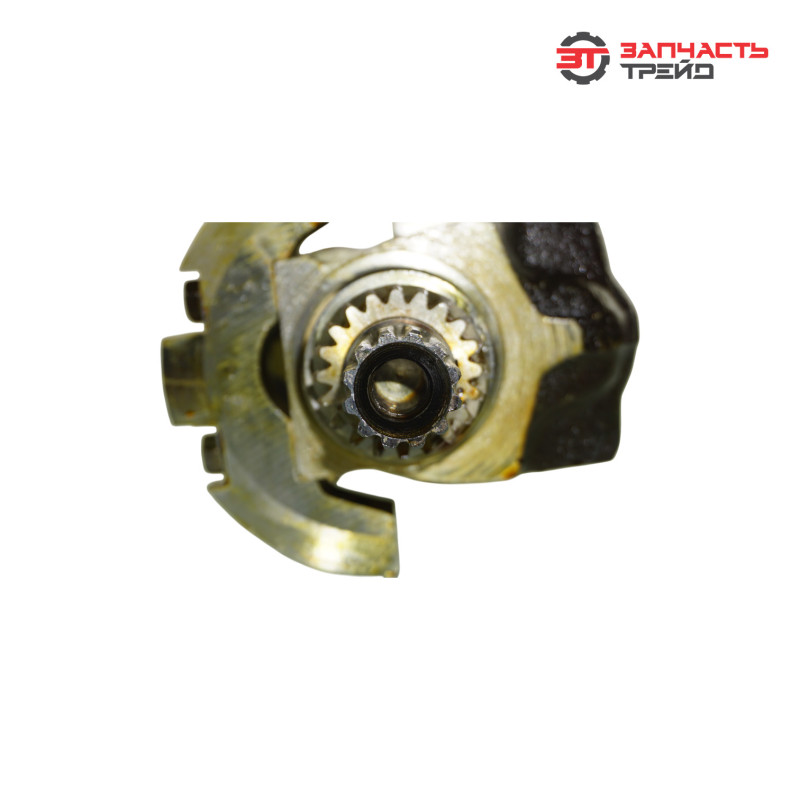

Вал коленчатый 245-1005015-А-08 (шлицевой каленый, 2-е шпонки, 7 отверстий) (РБ, ММЗ) (Д-243, Д-245.7/245.7Е2/245.9/245.9Е2)

Вал коленчатый 245‑1005015‑А‑08 производства Минского моторного завода (ММЗ, Республика Беларусь) — ключевой компонент дизельных двигателей Д‑243, Д‑245.7, Д‑245.7Е2, Д‑245.9 и Д‑245.9Е2. Деталь преобразует возвратно‑поступательное движение поршней во вращательное, передавая крутящий момент на трансмиссию и приводные механизмы. Калёная конструкция, шлицевой хвостовик и две шпонки обеспечивают повышенную прочность и надёжную фиксацию навесных агрегатов. Семь отверстий служат для крепления маховика и подключения систем смазки/охлаждения. Вал рассчитан на работу в условиях высоких механических и температурных нагрузок, характерных для дизельных двигателей сельхозтехники, грузовиков и спецтехники.

Тип

Коленчатый вал для дизельных двигателей малой и средней мощности (Д‑243, Д‑245.7/7Е2/9/9Е2). Отличается от аналогов:

калёной конструкцией — повышенная износостойкость и прочность за счёт термической обработки;

шлицевым исполнением — упрощает монтаж и демонтаж навесного оборудования;

наличием двух шпонок — повышает надёжность фиксации шкивов и шестерён;

семью монтажными отверстиями — стандартизированное крепление маховика;

высокой точностью изготовления — соответствует оригинальным требованиям ММЗ;

адаптированностью к условиям эксплуатации в сельхозтехнике, грузовиках и спецтранспорте;

увеличенным ресурсом — за счёт использования качественных материалов и технологий обработки.

Характеристики и артикулы аналогов

модель: 245-1005015-А-08;

тип: коленчатый вал с шлицевым хвостовиком, калёный;

количество шпонок: 2;

количество отверстий: 7;

материал: высокопрочная легированная сталь марки 45Х или аналог;

обработка: закалка шеек (ТВЧ), полировка поверхностей, азотирование, цементация;

балансировка: динамическая, класс точности G6.3;

диаметр коренных шеек: 75,25 мм;

диаметр шатунных шеек: 68,25 мм;

допустимый крутящий момент: до 420 Н·м;

максимальный ресурс: свыше 15000 моточасов при соблюдении условий эксплуатации;

твёрдость поверхности шеек после закалки: 52–56 HRC;

артикулы аналогов:

оригинал ММЗ: 245-1005015;

модификация: 243-1005015-А;

БААЗ: КВ-245;

другие белорусские и российские аналоги с идентичными параметрами (уточняются по каталогам).

Функция

Вал выполняет следующие задачи:

преобразует энергию сгорания топлива (через движение поршней) во вращательный момент;

передаёт крутящий момент на маховик и трансмиссию;

синхронизирует работу поршней и шатунов;

обеспечивает работу газораспределительного механизма через привод ГРМ;

запускает двигатель при помощи стартера (через маховик);

поддерживает стабильное вращение коленвала за счёт инерции маховика;

распределяет нагрузку между цилиндрами для равномерной работы двигателя;

участвует в работе систем смазки и охлаждения (через каналы и отверстия в конструкции);

компенсирует инерционные силы за счёт противовесов, снижая вибрации;

обеспечивает надёжное крепление навесного оборудования через шлицы и шпонки.

Конструктивные особенности

высокопрочная легированная сталь — устойчивость к усталостным нагрузкам и деформациям;

закалённые шейки (метод ТВЧ) — повышенная износостойкость трущихся поверхностей;

шлифованные и отполированные поверхности шеек — снижение трения и износа;

динамическая балансировка — минимизация вибраций на всех режимах работы;

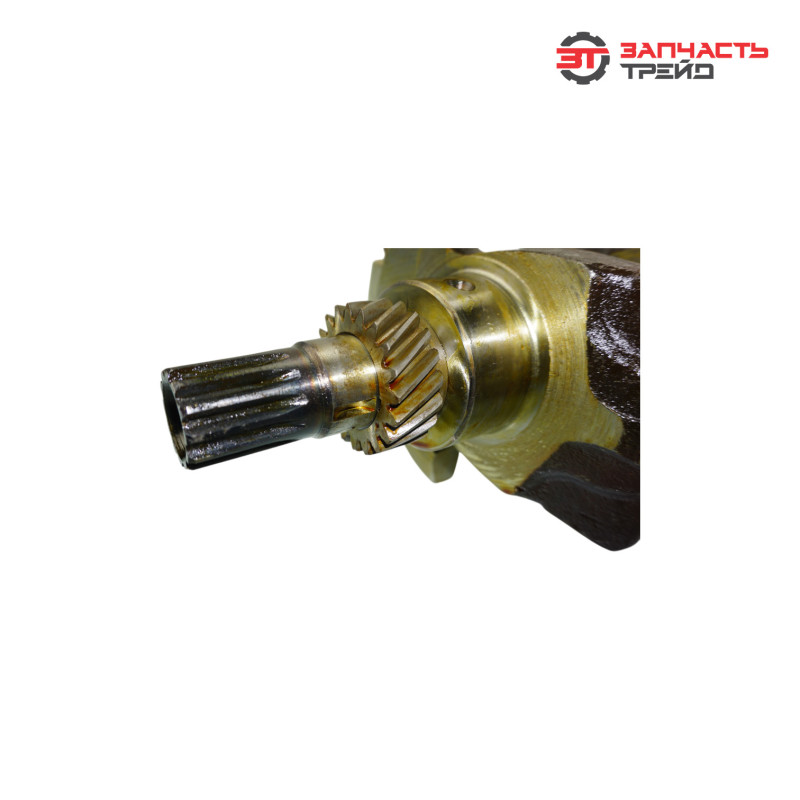

шлицевой хвостовик — упрощённый монтаж/демонтаж навесного оборудования;

две шпонки — надёжная фиксация шкивов, шестерён и других элементов;

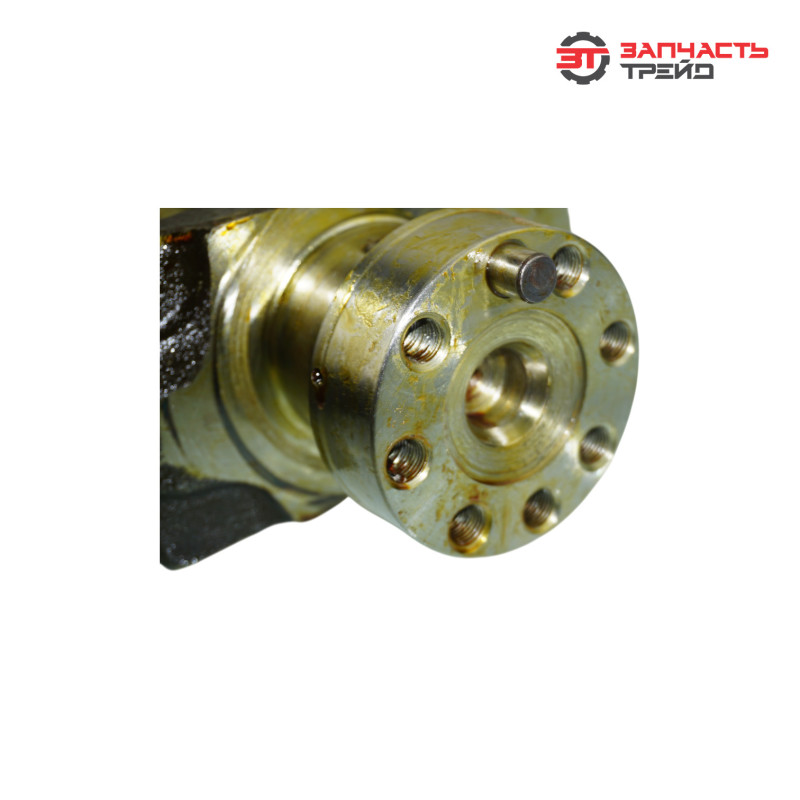

7 монтажных отверстий — стандартизированное крепление маховика;

масляные каналы — подача смазки к подшипникам и шейкам;

противовесы — компенсация инерционных сил для плавной работы;

уплотнительные поверхности — предотвращение утечек масла;

точные допуски и посадки — соответствие оригинальным требованиям ММЗ;

повышенная твёрдость рабочих поверхностей — за счёт калёной конструкции.

Применяемость

Вал 245‑1005015‑А‑08 подходит для:

двигателей Д‑243 (4‑цилиндровые, 4,75 л, 81 л. с.) — устанавливаются на тракторы МТЗ‑80, МТЗ‑82 и модификации;

двигателей Д‑245.7 (4‑цилиндровые, 4,75 л, 105 л. с.) — используются на тракторах МТЗ‑920/952, погрузчиках, коммунальных машинах;

двигателей Д‑245.7Е2 (4‑цилиндровые, 4,75 л, 110 л. с., Евро‑2) — применяются на тракторах, автобусах ПАЗ, грузовиках ГАЗ;

двигателей Д‑245.9 (4‑цилиндровые, 4,75 л, 122 л. с.) — устанавливаются на спецтехнику, грузовики;

двигателей Д‑245.9Е2 (4‑цилиндровые, 4,75 л, 130 л. с., Евро‑2) — используются на современных тракторах и спецтехнике;

техники с аналогичными двигателями:

тракторы: МТЗ‑80, МТЗ‑82, МТЗ‑920, МТЗ‑952;

автобусы: ПАЗ‑3205, ПАЗ‑4234;

грузовики: ГАЗ‑3309, ГАЗ‑3308, ЗИЛ‑5301 «Бычок»;

спецтехника: погрузчики Амкодор, экскаваторы, компрессоры, генераторы, насосные станции.

Причины износа

недостаточный уровень или низкое качество моторного масла — ускоренный износ шеек и подшипников;

перегрев двигателя — деформация вала, потеря точности посадочных поверхностей;

превышение допустимых оборотов — усталостные трещины, разрушение материала;

ударные нагрузки при запуске (особенно в холодное время) — повреждение шпоночных пазов;

коррозия — при длительном простое или использовании некачественных технических жидкостей;

загрязнение масла (металлическая стружка, сажа) — абразивный износ поверхностей;

нарушение балансировки — повышенные вибрации, ускоренный износ подшипников;

неправильная установка или перетяжка крепежа — деформация вала;

естественный износ при длительной эксплуатации (свыше 15 000 моточасов);

использование несоответствующих запчастей при ремонте — нарушение совместимости и нагрузок;

отсутствие своевременного технического обслуживания — накопление отложений, ухудшение смазки.

Признаки износа

посторонние стуки в нижней части двигателя (особенно на холостых оборотах) — износ коренных или шатунных подшипников;

вибрация на холостом ходу и под нагрузкой — разбалансировка вала или деформация;

падение давления масла — износ шеек, увеличение зазоров в подшипниках;

утечка масла через сальники — износ уплотнительных поверхностей вала;

затруднённый запуск двигателя — повреждение шлицев или шпоночных соединений;

неравномерная работа двигателя (троение) — нарушение синхронизации поршней из‑за люфта вала;

повышенный расход топлива и потеря мощности — следствие снижения компрессии из‑за износа;

следы металлической стружки в масляном фильтре — интенсивный износ шеек или подшипников;

видимые повреждения шпоночных пазов или шлицев — затруднение монтажа навесного оборудования;

повышение температуры двигателя — нарушение работы системы охлаждения из‑за деформации вала.

Производитель

Изготовитель — Минский моторный завод (ММЗ), Республика Беларусь. Продукция завода:

производится строго по технической документации ММЗ;

проходит многоступенчатый контроль качества (проверка материала, закалки, балансировки, размеров);

сертифицирована для использования на двигателях Д‑243, Д‑245.7/7Е2/9/9Е2;

соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;

поставляется как на сборочные конвейеры МТЗ и других производителей техники, так и на рынок запчастей;

имеет гарантию от производителя (обычно 1 год или 2000 моточасов).

Вес

около 48 кг.

Габариты упаковки

приблизительно 960 мм × 330 мм × 290 мм.
