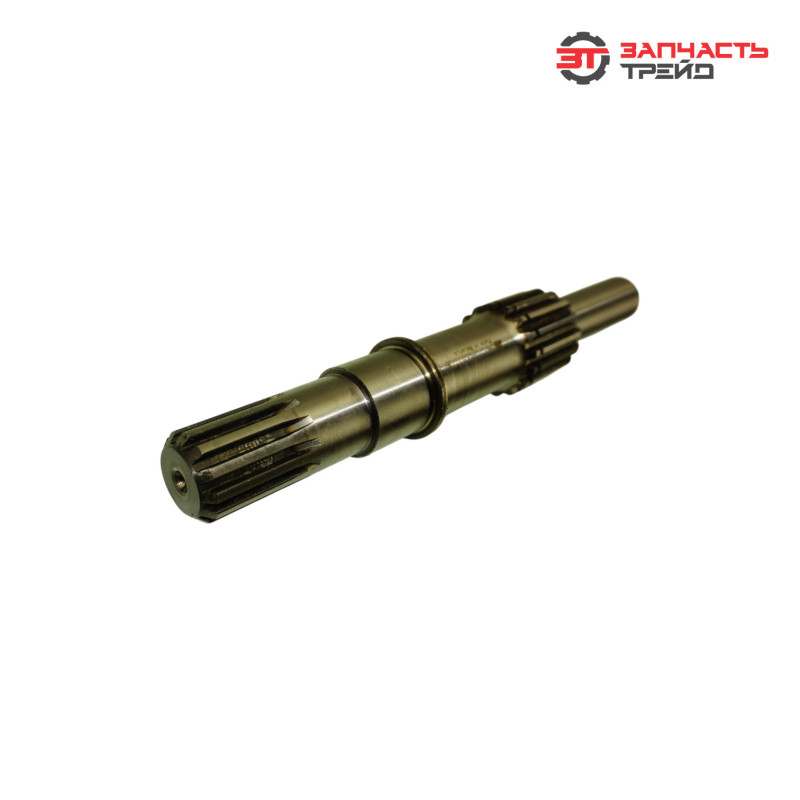

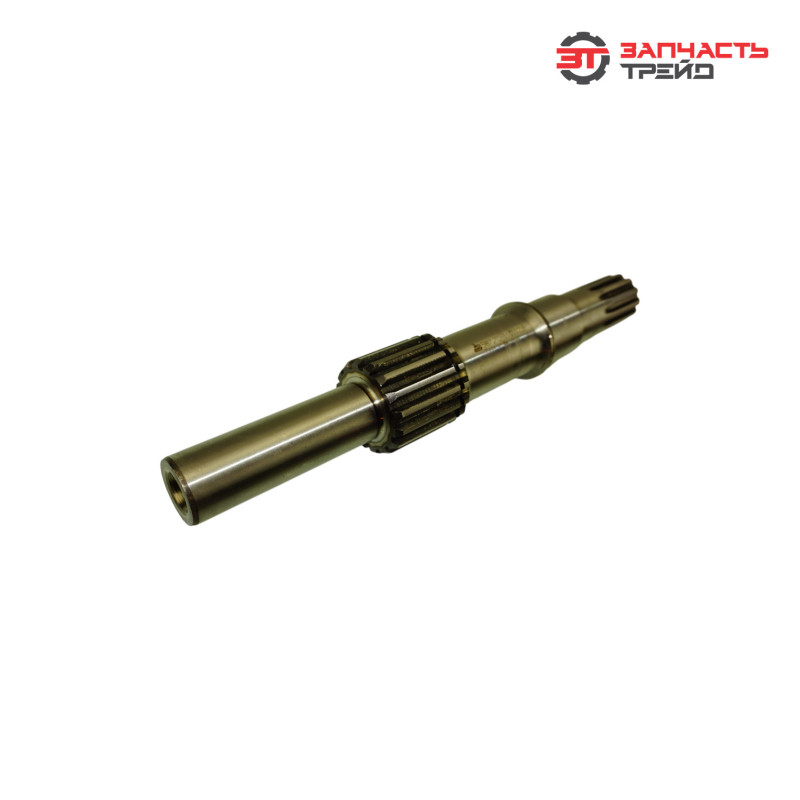

Вал привода ВОМ ведомый 587.70-1601021-Б (70-1601021-Б) (Z1=16, Z2=12) (РБ, БЗТДиА) (МТЗ-80/82)

Описание (назначение)

Вал привода ВОМ ведомый с артикулом 587.70‑1601021‑Б — компонент системы отбора мощности тракторов МТЗ‑80/82. Деталь передаёт крутящий момент от коробки передач к рабочему органу ВОМ, обеспечивая вращение навесного оборудования (косилок, пресс‑подборщиков, измельчителей и т. д.). Основная функция — преобразование и передача вращения с заданным передаточным числом (за счёт шестерён с $Z1=16$ и $Z2=12$), гарантируя стабильную работу ВОМ на разных режимах нагрузки. Вал участвует в формировании скорости вращения выходного вала ВОМ и защищает трансмиссию от перегрузок при резких пусках и остановках навесных агрегатов.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами МТЗ‑80/82;
• использование легированных конструкционных сталей с термообработкой — повышенная прочность и износостойкость деталей;
• высокая точность зубонарезания и шлифовки шестерён — минимизация люфтов, шума и вибраций при работе;
• закалка зубьев шестерён методом цементации или ТВЧ — увеличение срока службы при интенсивных нагрузках;
• антикоррозионное покрытие (цинкование или фосфатирование) — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• стабильная работа в широком температурном диапазоне (от −40 до +120);
• многоступенчатый контроль качества на производстве — проверка геометрии, твёрдости, прочности и балансировки каждой детали;
• соответствие отраслевым стандартам и техническим условиям МТЗ;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• продуманная конструкция вала — оптимальное распределение нагрузок, снижение риска усталостных разрушений;
• устойчивость к ударным и вибрационным нагрузкам — сохранение работоспособности в тяжёлых условиях эксплуатации;
• контроль балансировки вала — минимизация вибраций на высоких оборотах.

Характеристики и артикулы аналогов

• модель: 587.70-1601021-Б;
• альтернативный артикул: 70-1601021-Б;
• производитель: БЗТДиА, Республика Беларусь;
• количество зубьев Z1: 16;
• количество зубьев Z2: 12;
• материал: легированная конструкционная сталь;
• термообработка: закалка зубьев (цементация или ТВЧ);
• покрытие: антикоррозионное;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 587701601021Б, 701601021Б, 587.70-1601021, 70-1601021.

Функции и задачи

• передача крутящего момента от КПП к элементам ВОМ;
• формирование заданного передаточного числа за счёт зацепления шестерён ($Z1=16$, $Z2=12$);
• обеспечение плавного включения ВОМ без рывков и заеданий;
• компенсация динамических нагрузок при резком включении привода или пробуксовке навесного оборудования;
• минимизация вибраций и шума при работе на разных оборотах;
• поддержание стабильного числа оборотов выходного вала ВОМ;
• защита трансмиссии от перегрузок за счёт точной передачи момента без проскальзываний;
• распределение нагрузок между сопряжёнными элементами привода ВОМ;
• сохранение работоспособности при кратковременных перегрузках (резкое включение сцепления, пробуксовка);
• обеспечение долговечной работы зацепления шестерён с сопрягаемыми деталями;
• передача вращения на последующие ступени ВОМ для дальнейшего распределения момента к навесным агрегатам.

Конструктивное исполнение и конструктивные особенности

• вал с закреплёнными шестернями ($Z1=16$, $Z2=12$) — основа передачи крутящего момента и формирования передаточных чисел;
• шлицевые соединения на валу — точная передача вращения и центрирование при установке;
• посадочные места под подшипники — обеспечение плавного вращения и минимизация радиальных люфтов;
• проточки и фаски — облегчение монтажа/демонтажа, снижение концентрации напряжений;
• закалённые рабочие поверхности зубьев (цементация или ТВЧ) — повышенная износостойкость и устойчивость к истиранию;
• симметричная геометрия вала — равномерное распределение нагрузок по длине;
• антикоррозионное покрытие поверхности — защита от коррозии в условиях высокой влажности и воздействия технических жидкостей;
• точные допуски на размеры — исключение люфтов в зацеплении;
• маркировка производителя и артикула на поверхности вала — контроль соответствия требованиям монтажа;
• усиленные зоны в местах крепления и контакта с другими элементами — повышенная долговечность при экстремальных нагрузках;
• скруглённые кромки ответственных поверхностей — снижение риска образования трещин и усталостных разрушений.

Место в механизме, и способ взаимодействия с другими элементами

Вал устанавливается в корпусе ВОМ трактора МТЗ‑80/82 и соединяется с коробкой передач и выходным валом отбора мощности. В рабочем состоянии:
• получает крутящий момент от КПП через шлицевое соединение;
• передаёт вращение на выходной вал ВОМ через шестерни с $Z1=16$ и $Z2=12$;
• вращается в подшипниках корпуса ВОМ, обеспечивая плавное вращение без люфтов;
• при включении ВОМ передаёт момент на навесное оборудование;
• компенсирует вибрации и ударные нагрузки, возникающие при запуске и остановке агрегатов.
При работе:
• выдерживает динамические нагрузки при резком включении ВОМ;
• распределяет момент между элементами ВОМ с учётом условий эксплуатации;
• сохраняет стабильную скорость вращения при изменении нагрузки;
• обеспечивает герметичность узла за счёт уплотнительных элементов;
• взаимодействует с механизмами блокировки и регулировки ВОМ для точной настройки режимов работы.

На какой технике применяется и в каких узлах устанавливается

• техника: тракторы МТЗ‑80, МТЗ‑82 и их модификации с системой отбора мощности;
• узлы: вал отбора мощности (ВОМ), коробка передач, привод навесного оборудования;
• функциональные группы: трансмиссия, узел передачи крутящего момента к навесным агрегатам, система отбора мощности для сельскохозяйственных машин.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• воздействие вибраций и ударных нагрузок при резком включении ВОМ или пробуксовке оборудования;
• коррозия рабочих поверхностей из‑за отсутствия смазки или воздействия влаги, грязи, технических жидкостей;
• нарушение регламента технического обслуживания (недостаточная смазка, отсутствие профилактической ревизии);
• естественный износ шлицов, зубьев шестерён и посадочных мест при длительной эксплуатации;
• перегрев узла из‑за недостаточной смазки — снижение прочности и ускоренный износ деталей;
• механические повреждения (задиры, сколы) при неаккуратном монтаже/демонтаже;
• воздействие агрессивных химических веществ (реагентов, удобрений) — разрушение антикоррозионного покрытия;
• несоосность валов при установке — неравномерный износ сопряжённых поверхностей;
• работа с неисправными подшипниками или уплотнениями — повышенные ударные нагрузки на вал;
• попадание абразивных частиц (пыли, песка) в зону зацепления — ускоренный износ поверхностей.

Признаки износа

• повышенный шум (гул, скрежет, стук) при работе ВОМ — износ или повреждение зубьев шестерён;
• вибрации вала и всего узла ВОМ при работе — нарушение балансировки или износ посадочных мест;
• пробуксовка ВОМ под нагрузкой — износ шлицов или зубьев, снижение эффективности передачи момента;
• затруднённое включение ВОМ, сопровождающееся хрустом — износ шлицевых соединений или повреждение зубьев;
• неравномерное вращение выходного вала ВОМ — биение вала из‑за деформации или износа;
• следы коррозии на поверхности вала и в зоне контакта — снижение прочности соединения;
• утечка смазки из корпуса ВОМ — износ уплотнений из‑за биения вала;
• заедание вала в определённых положениях — деформация вала или повреждение сопряжённых элементов;
• видимые повреждения рабочих поверхностей (сколы, выкрашивание, смятие) при осмотре — критическая стадия износа, требующая замены вала;
• увеличение люфта в зацеплении — снижение точности передачи момента и рост динамических нагрузок.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части, гидравлики и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• входной контроль сырья и выходной контроль готовой продукции;
• соблюдение отраслевых стандартов и технических условий;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя;
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
