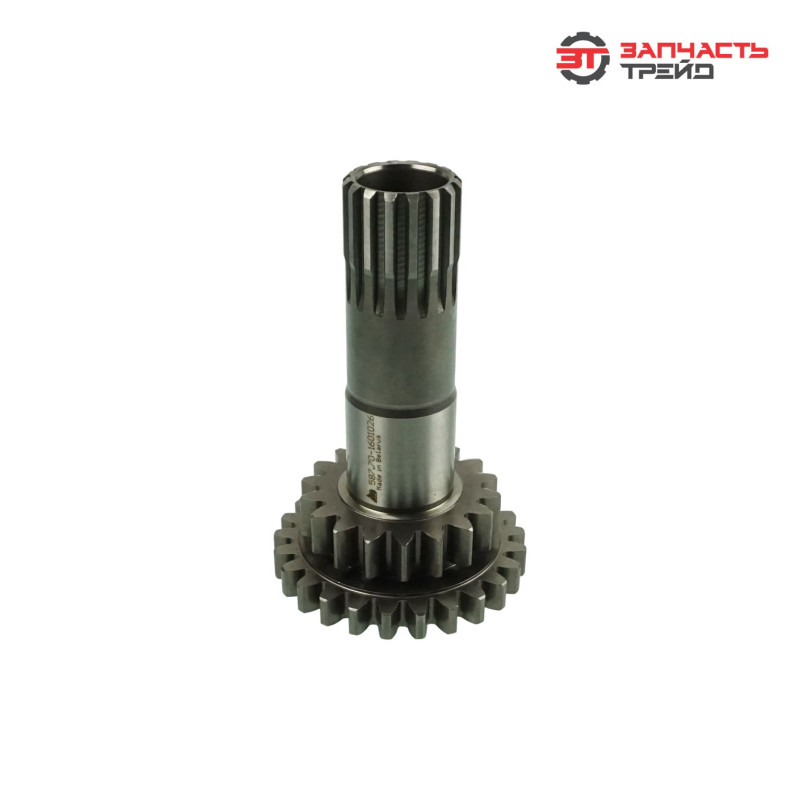

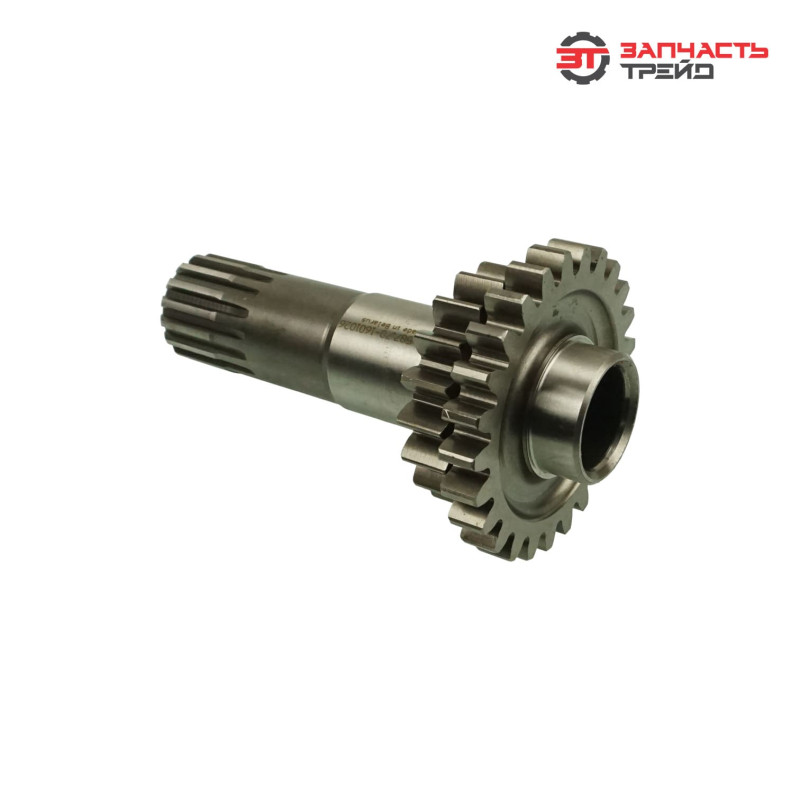

Вал привода ВОМ ведущий 587.70-1601026 (70-1601026) (Z1=18, Z2=25, ZB=16) (РБ, БЗТДиА) (МТЗ-80/82)

Описание (назначение)

Ведущий вал привода ВОМ 587.70‑1601026 — элемент трансмиссии тракторов МТЗ‑80 и МТЗ‑82, обеспечивающий передачу крутящего момента от двигателя к валу отбора мощности (ВОМ). Деталь служит связующим звеном между коробкой передач и механизмом ВОМ, позволяя подключать и приводить в действие навесное и прицепное оборудование (косилки, пресс‑подборщики, насосы и т. д.). Основная задача — надёжная и эффективная передача вращения с сохранением расчётных характеристик мощности и частоты вращения.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии;
• использование легированных конструкционных сталей — повышенная прочность и износостойкость;
• высокоточная механическая обработка зубчатых венцов — плавное зацепление и снижение шума при работе;
• термообработка рабочих поверхностей (закалка, цементация) — увеличение срока службы зубьев и шлицов;
• контроль балансировки вала — минимизация вибраций на всех режимах работы;
• антикоррозионная защита металлических поверхностей — устойчивость к влаге, грязи и техническим жидкостям;
• многоступенчатый контроль качества на производстве — проверка геометрии, твёрдости, посадки и зацепления;
• стабильная работа в широком диапазоне нагрузок и температур;
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• широкая дилерская сеть в России и странах СНГ — доступность запчастей и сервисного обслуживания;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности детали.

Характеристики и артикулы аналогов

• модель: 587.70‑1601026 (70‑1601026);
• производитель: БЗТДиА, Республика Беларусь;
• количество зубьев Z1: 18;
• количество зубьев Z2: 25;
• количество шлицов ZB: 16;
• тип соединения: шлицевое;
• материал: легированная конструкционная сталь;
• обработка поверхности: термообработка (закалка/цементация);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 587.70‑1601026‑01, 70‑1601026‑Б, МТЗ 701601026, БЗТДиА 701601026, 70‑1601026‑02.

Функции и задачи

• передача крутящего момента от коробки передач к валу отбора мощности;
• обеспечение заданного передаточного отношения через зубчатые венцы (Z1=18, Z2=25);
• синхронизация работы ВОМ с частотой вращения двигателя;
• поддержание стабильной частоты вращения навесного оборудования;
• компенсация небольших перекосов и несоосностей в узле привода;
• снижение динамических нагрузок на сопряжённые детали за счёт точного зацепления;
• надёжная работа в режимах включения/выключения ВОМ при различных нагрузках;
• сохранение работоспособности при кратковременных перегрузках и пиковых нагрузках.

Конструктивное исполнение и конструктивные особенности

• стальной вал круглого сечения — основа конструкции, воспринимает основные нагрузки;
• два зубчатых венца (Z1=18 и Z2=25) для передачи вращения через шестерни привода ВОМ;
• шлицевая часть (ZB=16 шлицов) для соединения с сопряжёнными элементами трансмиссии;
• посадочные шейки под подшипники — точная обработка для надёжной установки и вращения;
• проточки и фаски для облегчения монтажа и демонтажа;
• закалённые и цементированные поверхности зубьев и шлицов — повышенная износостойкость;
• балансировка вала — исключение вибраций и биений на высоких оборотах;
• антикоррозионное покрытие или фосфатирование поверхности — защита от коррозии;
• маркировка с указанием артикула и производителя на торце вала — идентификация детали.

Место в механизме, и способ взаимодействия с другими элементами

Вал устанавливается в корпусе коробки передач тракторов МТЗ‑80/82 и взаимодействует с:
• шестернями привода ВОМ (зацепление по зубчатым венцам Z1 и Z2);
• подшипниками корпуса КПП — обеспечивает свободное вращение с минимальным трением;
• муфтой включения ВОМ — передаёт вращение при активации механизма;
• промежуточными валами и шестернями трансмиссии — синхронизирует работу ВОМ с двигателем;
• корпусом КПП — фиксируется в посадочных местах с гарантированным натягом.

При включении ВОМ:

• муфта соединяет вал с приводом;
• крутящий момент передаётся через шлицевую часть на механизм ВОМ;
• зубчатые венцы обеспечивают заданное передаточное отношение;
• вал вращается с частотой, пропорциональной оборотам двигателя и выбранной передаче.

На какой технике применяется и в каких узлах устанавливается

Вал 587.70‑1601026 подходит для:
• тракторов: МТЗ‑80, МТЗ‑82 и их модификаций;
• узлов: коробка передач, привод вала отбора мощности (задний ВОМ);
• двигателей: Д‑240, Д‑243, Д‑245 и их модификаций.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• агрессивный стиль эксплуатации (резкие включения ВОМ, частые пуски/остановки);
• недостаточная или несвоевременная смазка подшипников и шлицов;
• попадание абразивных частиц, грязи, влаги в зону зацепления и подшипники;
• перегрев узла из‑за трения или длительной работы под нагрузкой;
• коррозия металлических элементов при хранении или эксплуатации во влажной среде;
• нарушение соосности валов и перекосы при монтаже;
• естественный износ зубьев и шлицов в процессе эксплуатации;
• использование некачественных смазочных материалов;
• механические повреждения при ремонте или демонтаже.

Признаки износа

• повышенный шум (гул, стук, скрежет) в зоне ВОМ при работе;
• вибрация или биение вала при включении ВОМ;
• пробуксовка ВОМ — навесное оборудование не развивает требуемую мощность;
• затруднённое включение или самопроизвольное отключение ВОМ;
• увеличение люфта в зацеплении шестерён (выявляется при диагностике);
• неравномерное вращение навесного оборудования;
• нагрев корпуса КПП в зоне установки вала выше нормы;
• следы металлической стружки в масле при замене или ревизии;
• видимые повреждения зубьев (сколы, выкрашивание, задиры) при осмотре;
• потеря мощности на выходе ВОМ при сохранении оборотов двигателя.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
