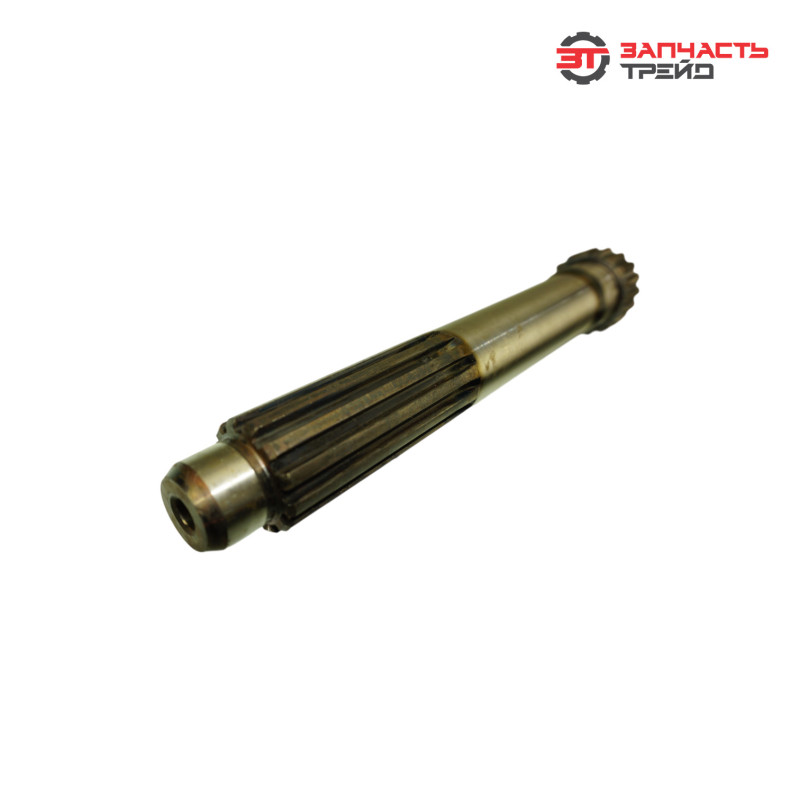

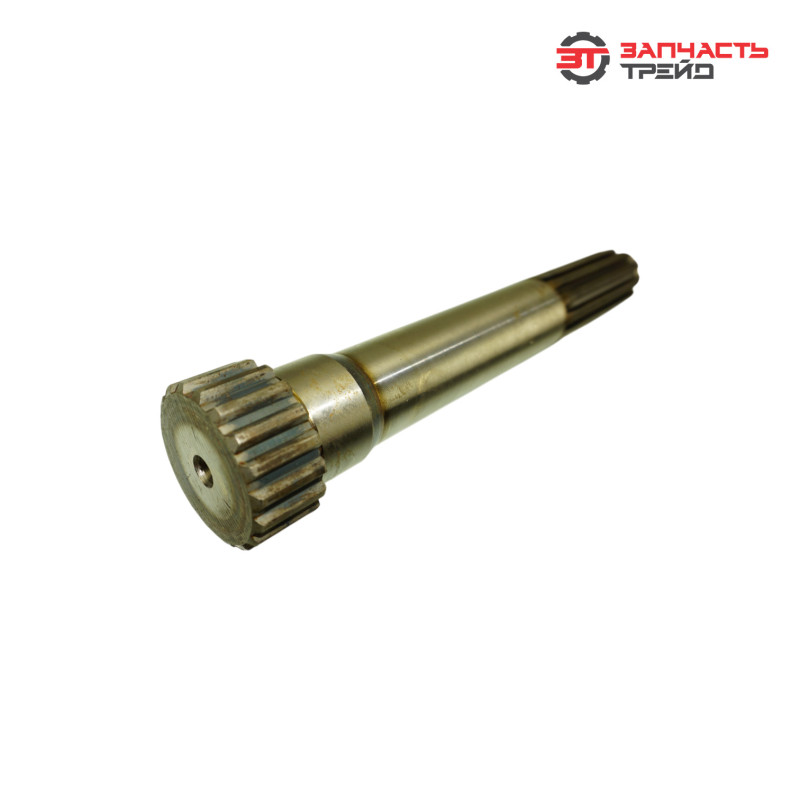

Вал сцепления (первичный, силовой) 80-1601113-01 (85-1601113) (РБ, БЗТДиА) (МТЗ-1221)

Описание (назначение)

Первичный (силовой) вал сцепления 80‑1601113‑01 — ключевой элемент трансмиссии трактора МТЗ‑1221, соединяющий двигатель с коробкой передач через муфту сцепления. Деталь передаёт крутящий момент от маховика двигателя к элементам трансмиссии, обеспечивая плавное включение и выключение сцепления при работе с педалью. Основная задача вала — надёжная передача мощности с минимальными потерями, а также центрирование ведомых дисков сцепления для корректной работы всей системы.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с трактором МТЗ‑1221;
• применение легированных конструкционных сталей — повышенная прочность и устойчивость к усталостным нагрузкам;
• высокоточная обработка шлицов и посадочных поверхностей — минимизация люфтов и обеспечение надёжного зацепления;
• термообработка рабочих зон (закалка, цементация) — увеличение износостойкости и срока службы;
• антикоррозионное покрытие — защита от воздействия влаги, грязи и технических жидкостей;
• тщательная балансировка вала — исключение вибраций и биений при работе на высоких оборотах;
• многоступенчатый контроль качества на всех этапах производства — проверка твёрдости, геометрии, посадки и прочности;
• стабильная работа в широком диапазоне нагрузок и температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания.

Характеристики и артикулы аналогов

• модель: 80‑1601113‑01 (аналог: 85‑1601113);
• производитель: БЗТДиА, Республика Беларусь;
• тип соединения: шлицевое;
• количество шлицов: 10;
• материал: легированная конструкционная сталь;
• обработка поверхности: термообработка (закалка/цементация);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 80‑1601113, 85‑1601113, МТЗ 80160111301, БЗТДиА 80160111301, 80‑1601113‑Б, 80‑1601113‑02.

Функции и задачи

• передача крутящего момента от маховика двигателя к коробке передач через муфту сцепления;
• центрирование ведомых дисков сцепления — обеспечение точного положения дисков относительно маховика и нажимного диска;
• восприятие и распределение осевых и радиальных нагрузок при включении/выключении сцепления;
• обеспечение плавного зацепления шлицов с ведомыми дисками для снижения ударных нагрузок;
• поддержание соосности элементов муфты сцепления для стабильной работы трансмиссии;
• снижение вибраций и крутильных колебаний в трансмиссии за счёт точной балансировки;
• надёжная работа при кратковременных перегрузках и пробуксовках;
• минимизация потерь мощности в трансмиссии за счёт точного изготовления и посадки.

Конструктивное исполнение и конструктивные особенности

• стальной вал круглого сечения — основа конструкции, воспринимает основные нагрузки;
• шлицевая часть (10 шлицов) для соединения с ведомыми дисками сцепления — точное центрирование и передача крутящего момента;
• посадочные шейки под подшипники — высокоточная обработка для надёжной установки и вращения;
• проточки и фаски для облегчения монтажа и демонтажа;
• закалённые и цементированные поверхности шлицов — повышенная износостойкость;
• балансировка вала — исключение вибраций и биений на высоких оборотах;
• антикоррозионное покрытие или фосфатирование поверхности — защита от коррозии;
• маркировка с указанием артикула и производителя на торце вала — идентификация детали;
• усиленные зоны в местах концентрации нагрузок — повышенная долговечность при экстремальных режимах работы.

Место в механизме, и способ взаимодействия с другими элементами

Вал устанавливается в корпусе коробки передач трактора МТЗ‑1221 и взаимодействует с:
• маховиком двигателя — принимает крутящий момент;
• ведомыми дисками муфты сцепления — передаёт вращение через шлицевое соединение;
• нажимным диском корзины сцепления — обеспечивает прижим дисков к маховику;
• подшипниками КПП — вращается с минимальным трением;
• корпусом коробки передач — фиксируется в посадочных местах с гарантированным натягом.
При работе трансмиссии:
• вал принимает крутящий момент от маховика двигателя;
• передаёт вращение на ведомые диски сцепления через шлицы;
• при нажатии на педаль сцепления нажимной диск отходит, освобождая ведомые диски;
• крутящий момент прерывается, что позволяет переключить передачу без повреждения шестерён;
• после отпускания педали сцепление включается, и передача момента возобновляется.

На какой технике применяется и в каких узлах устанавливается

Вал 80‑1601113‑01 подходит для:
• тракторов: МТЗ‑1221 и его модификаций;
• узлов: коробка передач, муфта сцепления (первичный вал);
• двигателей: Д‑260 и его модификаций.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, перегрузка техники);
• агрессивный стиль вождения (резкое включение сцепления, длительная пробуксовка);
• недостаточная или несвоевременная смазка шлицов и подшипников;
• попадание абразивных частиц, грязи, влаги в зону зацепления и подшипники;
• перегрев узла из‑за трения или длительной работы под нагрузкой;
• коррозия металлических элементов при хранении или эксплуатации во влажной среде;
• нарушение соосности валов и перекосы при монтаже;
• естественный износ шлицов в процессе эксплуатации;
• использование некачественных смазочных материалов;
• механические повреждения при ремонте или демонтаже;
• частые включения/выключения сцепления в тяжёлых условиях (грязь, снег, бездорожье).

Признаки износа

• повышенный шум (гул, стук, скрежет) в зоне сцепления при включении или работе;
• вибрация или биение вала при движении, особенно при разгоне и торможении;
• пробуксовка сцепления — обороты двигателя растут, но трактор не набирает скорость или теряет тягу;
• затруднённое переключение передач, сопровождающееся хрустом или скрежетом;
• увеличение свободного хода педали сцепления;
• неравномерное вращение ведомых дисков, рывки при включении сцепления;
• нагрев корпуса КПП выше нормы;
• следы металлической стружки в масле при замене или ревизии;
• видимые повреждения шлицов (сколы, задиры, износ) при осмотре;
• потеря мощности на выходе КПП при сохранении оборотов двигателя.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
