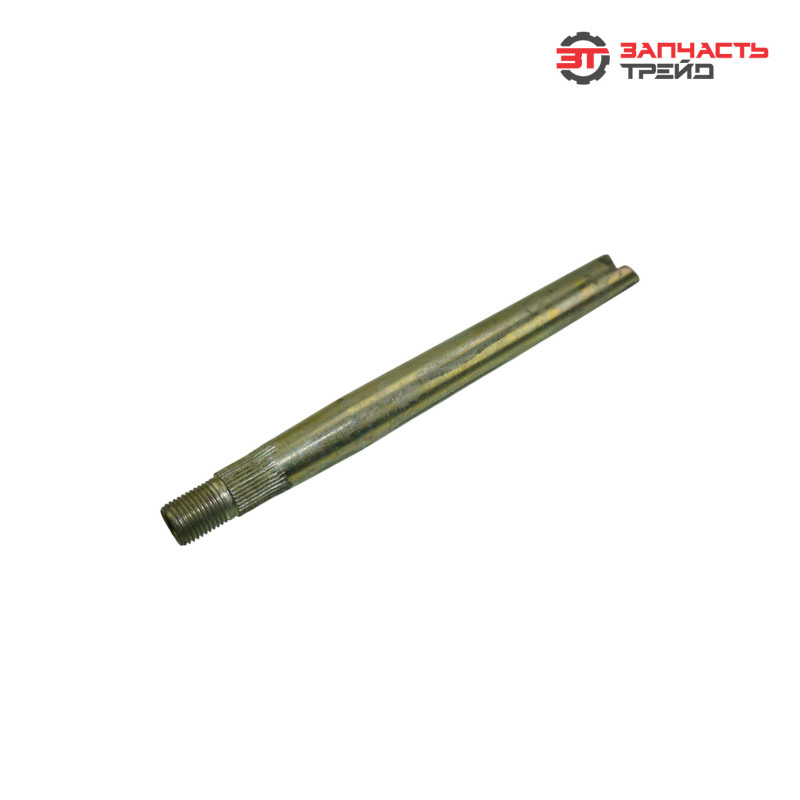

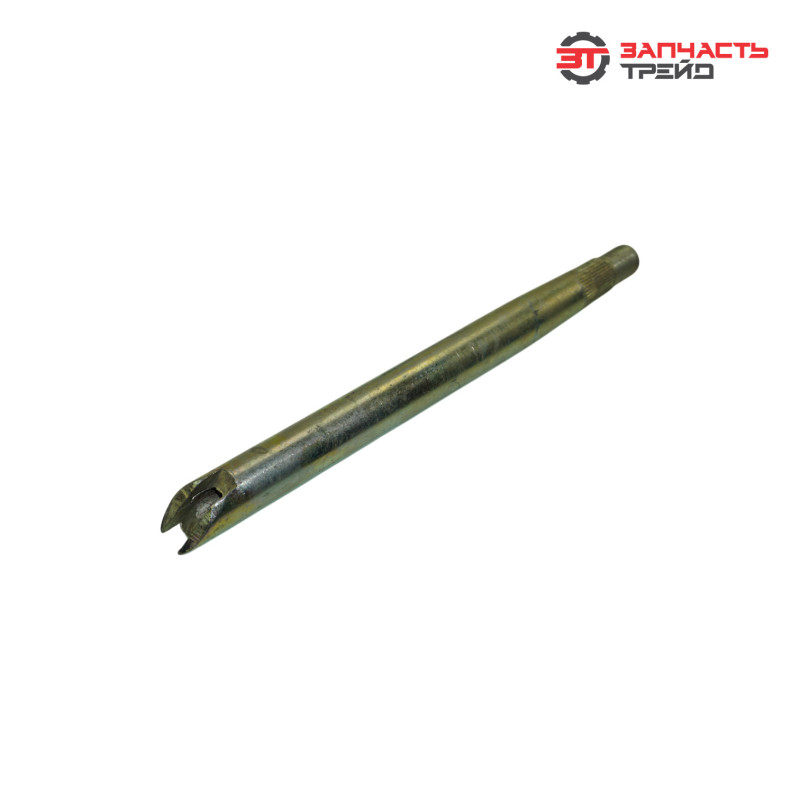

Вал управления рулевого 70-3401074-Б (РБ, БЗТДиА) (МТЗ-80/82, ЮМЗ)

Описание (назначение)

Вал управления рулевого 70‑3401074‑Б — ключевой элемент рулевого механизма тракторов МТЗ‑80, МТЗ‑82 и ЮМЗ. Деталь служит связующим звеном между рулевым колесом и механизмом поворота, передавая усилие от руля к исполнительным элементам системы. Основная функция вала — обеспечение точного и плавного поворота управляемых колёс при вращении рулевого колеса. Вал также участвует в поддержании заданного угла поворота и стабилизации траектории движения трактора.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ и ЮМЗ — гарантированная совместимость с тракторами указанных моделей;
• применение легированных конструкционных сталей — повышенная прочность и устойчивость к усталостным нагрузкам;
• высокоточная механическая обработка посадочных и резьбовых поверхностей — минимизация люфтов и обеспечение надёжного соединения;
• термообработка рабочих зон (закалка, цементация) — увеличение износостойкости и срока службы;
• антикоррозионное покрытие — защита от воздействия влаги, грязи и технических жидкостей;
• тщательная балансировка вала — исключение вибраций и биений при вращении руля;
• многоступенчатый контроль качества на всех этапах производства — проверка твёрдости, геометрии, посадки и прочности;
• стабильная работа в широком диапазоне нагрузок и температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода и производителей техники ЮМЗ;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания.

Характеристики и артикулы аналогов

• модель: 70‑3401074‑Б;
• производитель: БЗТДиА, Республика Беларусь;
• материал: легированная конструкционная сталь;
• обработка поверхности: термообработка (закалка/цементация);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 70‑3401074, МТЗ 703401074Б, БЗТДиА 703401074Б, 70‑3401074‑01, 70‑3401074‑А, AE 70‑3401074‑Б (АГРОТЭК).

Функции и задачи

• передача усилия от рулевого колеса к рулевому механизму (редуктору) и далее к тягам и поворотным кулакам;
• обеспечение плавного и точного поворота управляемых колёс в соответствии с поворотом руля;
• поддержание заданного угла поворота колёс при движении по прямой и в поворотах;
• распределение нагрузки между элементами рулевого управления при маневрировании;
• восприятие и передача осевых и радиальных нагрузок, возникающих при движении по неровностям;
• минимизация люфтов в рулевом механизме для повышения точности управления;
• обеспечение обратной связи с водителем — передача информации о состоянии дорожного покрытия и сопротивлении повороту;
• сохранение работоспособности при кратковременных перегрузках (резкие повороты, удары о препятствия);
• стабильная работа в условиях повышенной запылённости, влажности и перепадов температур.

Конструктивное исполнение и конструктивные особенности

• стальной вал круглого сечения — основа конструкции, воспринимает основные нагрузки;
• шлицевые участки для соединения с рулевым колесом и редуктором — точное зацепление и передача крутящего момента;
• посадочные шейки под подшипники — высокоточная обработка для надёжной установки и вращения;
• резьбовые участки для крепления элементов рулевого управления — обеспечение жёсткой фиксации;
• проточки и фаски для облегчения монтажа и демонтажа;
• закалённые и цементированные поверхности шлицов и резьб — повышенная износостойкость;
• балансировка вала — исключение вибраций и биений на высоких скоростях;
• антикоррозионное покрытие или фосфатирование поверхности — защита от коррозии;
• маркировка с указанием артикула и производителя на торце вала — идентификация детали;
• усиленные зоны в местах концентрации нагрузок — повышенная долговечность при экстремальных режимах работы;
• точные допуски и посадки — обеспечение надёжного взаимодействия с сопряжёнными деталями без дополнительных регулировок.

Место в механизме, и способ взаимодействия с другими элементами

Вал устанавливается в рулевой колонке трактора и взаимодействует с:
• рулевым колесом — принимает усилие от водителя;
• рулевым редуктором (механизмом) — передаёт крутящий момент к исполнительным элементам;
• карданными шарнирами (при наличии) — обеспечивает передачу усилия при изменении угла наклона рулевой колонки;
• тягами рулевого управления — участвует в передаче усилия к поворотным кулакам;
• подшипниками рулевой колонки — вращается с минимальным трением;
• уплотнительными элементами — предотвращает попадание грязи и влаги в зону подшипников.
При повороте руля:
• усилие передаётся на вал;
• вал вращает входной вал редуктора, активируя механизм поворота;
• усилие через тяги передаётся к поворотным кулакам, изменяя угол установки колёс;
• при возвращении руля в исходное положение вал помогает стабилизировать колёса в положении «прямо».

На какой технике применяется и в каких узлах устанавливается

Вал 70‑3401074‑Б подходит для:
• тракторов: МТЗ‑80, МТЗ‑82, ЮМЗ всех модификаций;
• узлов: рулевая колонка, рулевой механизм (редуктор), система рулевого управления (в составе привода к поворотным кулакам).

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (тяжёлые условия работы, частые резкие повороты);
• агрессивный стиль вождения (резкие рывки руля, удары по рулевому колесу);
• недостаточная или несвоевременная смазка шлицов, резьбовых соединений и подшипников;
• попадание абразивных частиц, грязи, влаги в зону зацепления и подшипники;
• коррозия металлических элементов при хранении или эксплуатации во влажной среде;
• нарушение соосности вала и сопряжённых деталей при монтаже;
• естественный износ шлицов, резьб и посадочных поверхностей в процессе эксплуатации;
• использование некачественных смазочных материалов;
• механические повреждения при ремонте или демонтаже;
• износ подшипников рулевой колонки, вызывающий дополнительные нагрузки на вал;
• воздействие агрессивных химических веществ (технические жидкости, реагенты на дорогах).

Признаки износа

• увеличенный люфт рулевого колеса — ощущается свободный ход до начала поворота колёс;
• повышенный шум (стук, скрип, гул) в рулевой колонке при вращении руля;
• вибрация руля при движении, особенно на неровностях;
• затруднённое вращение рулевого колеса — требуется большее усилие для поворота;
• неравномерный поворот колёс — одно колесо реагирует на поворот руля быстрее другого;
• самопроизвольный поворот руля или потеря обратной связи с колёсами;
• следы металлической стружки на магнитах сливных пробок или в смазке при ревизии;
• видимые повреждения шлицов или резьб (сколы, задиры, износ) при осмотре;
• подтекание смазки из‑за повреждения уплотнений, вызванное биением вала;
• ухудшение управляемости трактора — необходимость постоянной корректировки траектории движения.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
