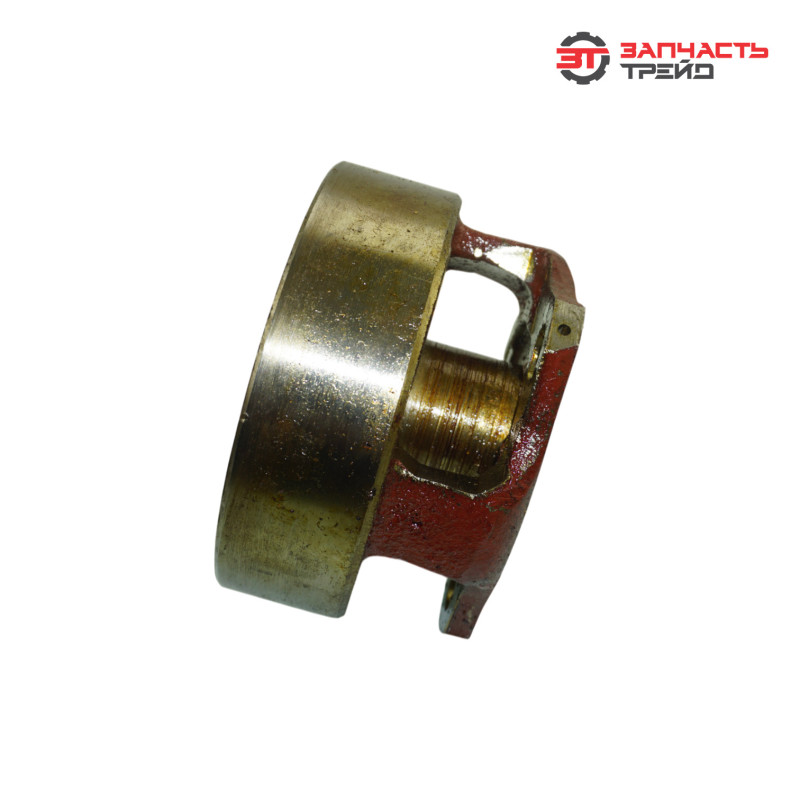

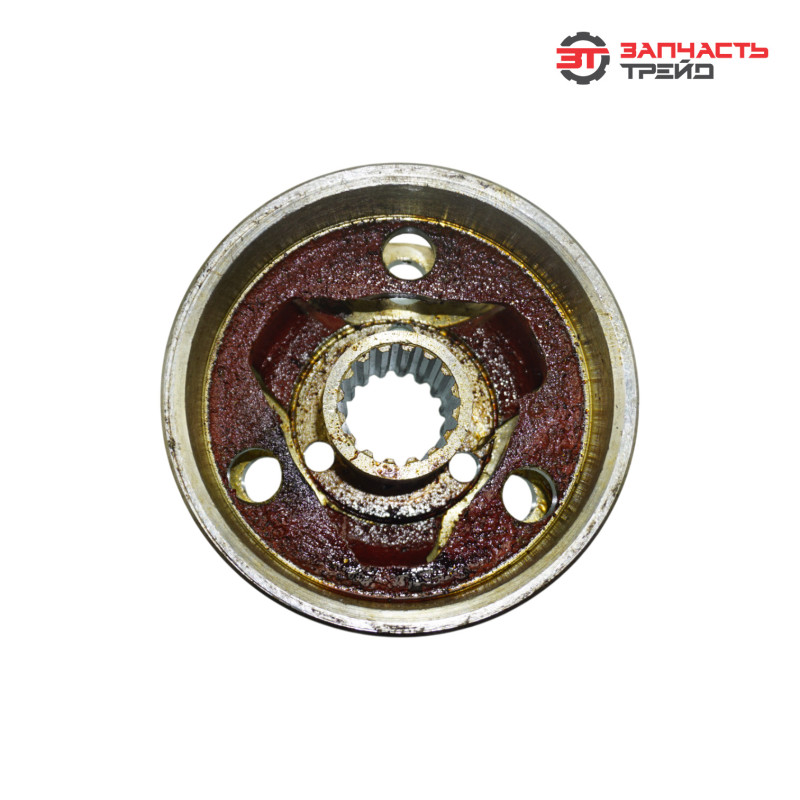

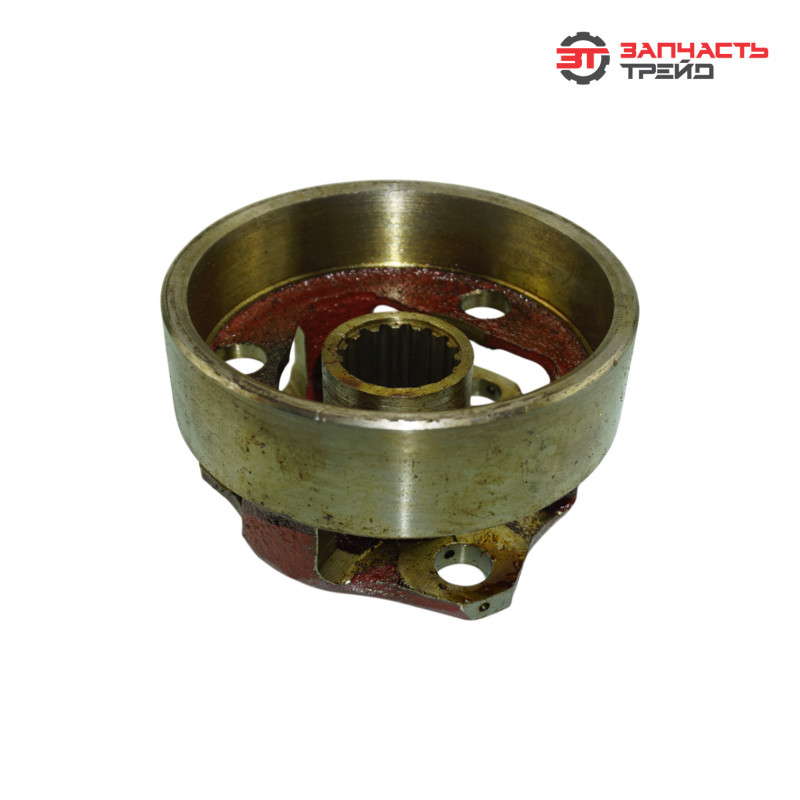

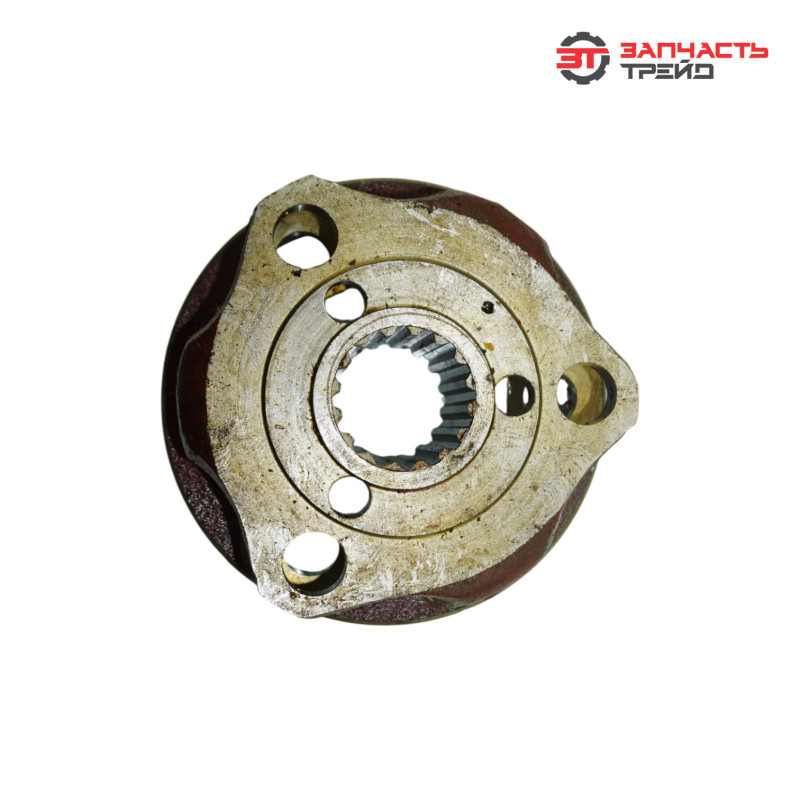

Водило ВОМ 70-4202065 (без сателлитов) (РБ, БЗТДиА) (МТЗ-80/82, МТЗ-1221)

Описание (назначение)

Водило ВОМ 70‑4202065 без сателлитов — конструктивный элемент планетарного механизма вала отбора мощности (ВОМ) тракторов МТЗ. Деталь служит основой для монтажа сателлитов и передачи крутящего момента в системе ВОМ. Основная функция — обеспечение вращения сателлитов вокруг центральной (солнечной) шестерни и передача усилия от приводного вала к выходному элементу ВОМ. Водило фиксирует оси сателлитов в заданном положении, обеспечивая их синхронное движение и равномерное распределение нагрузки в планетарной передаче.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами МТЗ‑80, МТЗ‑82 и МТЗ‑1221;
• применение высокопрочных легированных сталей — устойчивость к высоким нагрузкам и усталостным разрушениям;
• точная механическая обработка посадочных мест и отверстий — минимизация люфтов и вибраций в планетарном механизме;
• термообработка (цементация или закалка) рабочих поверхностей — повышение износостойкости контактирующих зон;
• антикоррозионное покрытие — защита от влаги, грязи, трансмиссионного масла и агрессивных сред;
• соблюдение допусков и посадок по ГОСТ — обеспечение надёжного зацепления шестерён и плавной работы механизма;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности изготовления, балансировки узла;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — повышенная долговечность и ремонтопригодность.

Характеристики и артикулы аналогов

• модель: 70‑4202065;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: водило ВОМ без сателлитов;
• материал: легированная сталь (например, 40Х);
• количество посадочных отверстий под оси сателлитов: 3 шт.;
• диаметр расположения осей сателлитов: 120 мм;
• посадочный диаметр под вал: 45 мм;
• тип соединения: шлицевое или цилиндрическое (в зависимости от модификации);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 70‑4202065‑01, МТЗ 704202065, БЗТДиА 704202065, 70‑4202065‑А, К 70‑4202065 (аналог от другого производителя), 704202065Б.

Функции и задачи

• фиксация осей сателлитов в заданных позициях — обеспечение их синхронного вращения вокруг солнечной шестерни;
• передача крутящего момента от приводного вала ВОМ к планетарному механизму;
• распределение нагрузки между сателлитами — снижение пиковых нагрузок на каждый элемент;
• обеспечение орбитального движения сателлитов вокруг солнечной шестерни;
• поддержание постоянного зацепления сателлитов с солнечной и коронной шестернями;
• компенсация небольших перекосов и несоосностей в механизме ВОМ за счёт подвижности сателлитов;
• обеспечение плавного и равномерного вращения выходного вала ВОМ без рывков и проскальзываний;
• работа в режимах независимого и синхронного привода ВОМ;
• снижение ударных нагрузок на трансмиссию при включении ВОМ;
• обеспечение долговечности планетарного механизма за счёт точного позиционирования и равномерного износа всех элементов.

Конструктивное исполнение и конструктивные особенности

• литое или кованное основание водила — высокая жёсткость и прочность конструкции;
• три симметрично расположенных посадочных отверстия под оси сателлитов — равномерное распределение нагрузки;
• точные посадочные поверхности под подшипники или втулки — минимизация радиальных и осевых люфтов;
• шлицевая или цилиндрическая часть для соединения с приводным валом ВОМ — надёжная передача крутящего момента;
• смазочные каналы или маслёнки — подача смазки к контактирующим поверхностям;
• балансировка детали — исключение вибраций при высоких оборотах;
• защитные фаски и скругления на кромках — снижение концентрации напряжений и предотвращение сколов;
• маркировка с указанием артикула и даты изготовления — идентификация детали;
• усиленные зоны в местах крепления и контакта с другими элементами — повышенная долговечность при экстремальных нагрузках;
• антикоррозионное покрытие (фосфатирование или цинкование) — защита от коррозии в условиях повышенной влажности и агрессивной среды;
• высокая точность обработки посадочных отверстий — обеспечение плотной посадки осей сателлитов без люфтов.

Место в механизме, и способ взаимодействия с другими элементами

Водило устанавливается в корпусе ВОМ и взаимодействует с:
• приводным валом ВОМ — получает крутящий момент и передаёт его на планетарный механизм;
• солнечной шестернёй — обеспечивает вращение сателлитов вокруг неё;
• сателлитами (устанавливаются отдельно) — фиксирует их оси и направляет движение;
• коронной шестернёй (эпициклом) — участвует в передаче момента через сателлиты;
• подшипниками и втулками — опирается на них для обеспечения вращения;
• рычагами и муфтами включения ВОМ — участвует в передаче усилия при включении режимов;
• корпусом ВОМ — центрируется и фиксируется в заданном положении.
При работе:
• водило вращается вместе с приводным валом или относительно него (в зависимости от режима ВОМ);
• передаёт крутящий момент на оси сателлитов, заставляя их вращаться вокруг своей оси и одновременно двигаться по орбите вокруг солнечной шестерни;
• обеспечивает равномерное распределение нагрузки между всеми сателлитами;
• при включении ВОМ передаёт вращение на выходной вал, приводя в действие навесное оборудование;
• в режиме холостого хода водило и сателлиты вращаются с минимальными нагрузками.

На какой технике применяется и в каких узлах устанавливается

Водило 70‑4202065 применяется на:
• тракторах: МТЗ‑80, МТЗ‑82, МТЗ‑1221 и их модификациях;
• узлах: вал отбора мощности (планетарный механизм ВОМ), в составе редуктора ВОМ (устанавливается совместно с сателлитами и шестернями планетарной передачи).

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (работа с тяжёлым навесным оборудованием, перегрузка техники);
• ударные нагрузки при резком включении ВОМ или пробуксовке;
• недостаточная смазка контактирующих поверхностей — повышенный износ посадочных отверстий и осей;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в механизм ВОМ — абразивный износ посадочных мест;
• коррозия посадочных отверстий и поверхностей водила при эксплуатации во влажной или агрессивной среде;
• перегрев узла из‑за длительной работы под нагрузкой или недостаточного охлаждения;
• нарушение регулировки зацепления шестерён — неравномерный износ и перекосы;
• естественный износ посадочных отверстий в процессе длительной эксплуатации;
• деформация водила из‑за ударных нагрузок или перегрузок;
• использование некачественных трансмиссионных масел — ускоренный износ и коррозия деталей;
• механические повреждения при ремонте (удары, сколы) — нарушение целостности покрытия и структуры металла;
• неправильная установка сателлитов или других элементов планетарного механизма — перекос и неравномерное распределение нагрузки.

Признаки износа

• повышенный шум (гул, стук, скрежет) в зоне ВОМ при его включении или работе;
• вибрации и биения выходного вала ВОМ — передаются на навесное оборудование;
• пробуксовка ВОМ — обороты двигателя растут, но навесное оборудование не вращается или работает с перебоями;
• неравномерное вращение выходного вала ВОМ — рывки и толчки при работе оборудования;
• затруднённое включение ВОМ или его самопроизвольное отключение;
• увеличение люфта в планетарном механизме — ощущается при проверке вручную;
• видимые следы износа (сколы, задиры) на посадочных поверхностях под оси сателлитов;
• утечка масла из корпуса ВОМ — признак повреждения уплотнений или деформации корпуса;
• перегрев корпуса ВОМ при работе — следствие повышенного трения из‑за износа;
• появление металлической стружки в масле ВОМ — признак износа контактирующих поверхностей.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
