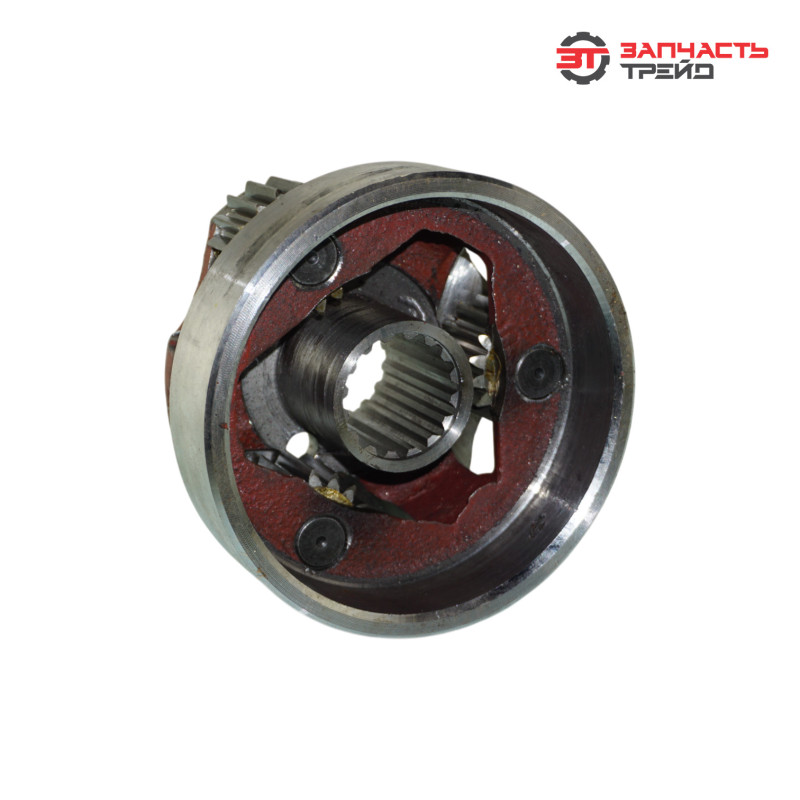

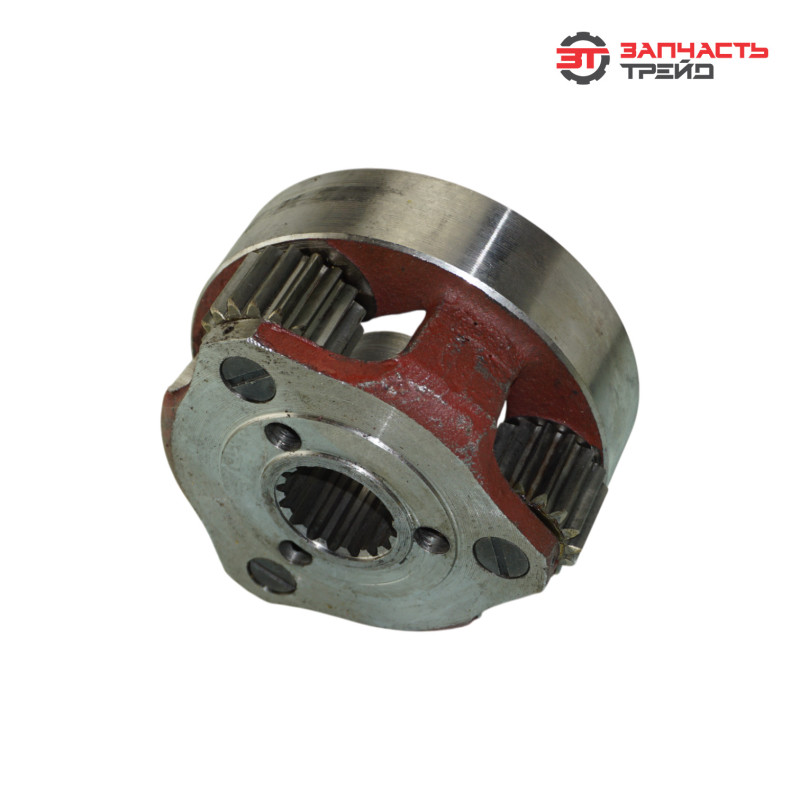

Водило ВОМ 85-4202060 (с сателлитами) (узкое) (РБ, БЗТДиА) (МТЗ-1221)

Описание (назначение)

Водило ВОМ 85‑4202060 с сателлитами (узкое исполнение) — ключевой элемент планетарного механизма вала отбора мощности (ВОМ) трактора МТЗ‑1221. Деталь объединяет в себе основу планетарной передачи (водило) и установленные на ней сателлиты. Основная функция — передача и распределение крутящего момента от приводного вала к выходному элементу ВОМ через планетарную передачу. Водило обеспечивает синхронное вращение сателлитов вокруг собственной оси и их орбитальное движение вокруг центральной (солнечной) шестерни, что позволяет регулировать частоту вращения выходного вала ВОМ и передавать мощность на навесное оборудование. Узкая конструкция оптимизирована под компоновку трансмиссии конкретной модели трактора.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с трактором МТЗ‑1221;
• применение высокопрочных легированных сталей — устойчивость к высоким нагрузкам и усталостным разрушениям;
• точная механическая обработка посадочных мест и отверстий — минимизация люфтов и вибраций в планетарном механизме;
• термообработка (цементация или закалка) рабочих поверхностей зубьев сателлитов и контактирующих зон водила — повышение износостойкости;
• антикоррозионное покрытие — защита от влаги, грязи, трансмиссионного масла и агрессивных сред;
• соблюдение допусков и посадок по ГОСТ — обеспечение надёжного зацепления шестерён и плавной работы механизма;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности изготовления зубьев, балансировки узла;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — повышенная долговечность и ремонтопригодность.

Характеристики и артикулы аналогов

• модель: 85‑4202060;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: водило ВОМ с сателлитами, узкое исполнение;
• количество сателлитов в комплекте: 3 шт.;
• материал водила: легированная сталь (например, 40Х);
• материал сателлитов: легированная сталь с поверхностной закалкой;
• тип зацепления: эвольвентное, модуль 3,0;
• посадочный диаметр под вал: 42 мм;
• диаметр расположения осей сателлитов: 110 мм;
• ширина водила (габаритная): узкая конструкция, адаптированная под корпус ВОМ МТЗ‑1221;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 85‑4202060‑01, МТЗ 854202060, БЗТДиА 854202060, 85‑4202060‑А, К 85‑4202060 (аналог от другого производителя), 854202060Б.

Функции и задачи

• передача крутящего момента от приводного вала ВОМ к планетарному механизму;
• обеспечение синхронного вращения сателлитов вокруг своих осей и их орбитального движения вокруг солнечной шестерни;
• распределение нагрузки между тремя сателлитами — снижение пиковых нагрузок на каждый элемент;
• поддержание постоянного зацепления сателлитов с солнечной и коронной шестернями;
• компенсация небольших перекосов и несоосностей в механизме ВОМ за счёт подвижности сателлитов;
• обеспечение плавного и равномерного вращения выходного вала ВОМ без рывков и проскальзываний;
• работа в режимах независимого и синхронного привода ВОМ;
• снижение ударных нагрузок на трансмиссию при включении ВОМ;
• передача мощности на навесное оборудование (косилки, пресс‑подборщики, измельчители и т. д.);
• обеспечение долговечности планетарного механизма за счёт равномерного износа всех элементов.

Конструктивное исполнение и конструктивные особенности

• литое или кованное основание водила — высокая жёсткость и прочность конструкции при компактных размерах;
• три посадочных отверстия под оси сателлитов, расположенные симметрично по окружности — равномерное распределение нагрузки;
• оси сателлитов с точной посадкой и стопорными элементами — предотвращение осевого смещения;
• сателлиты с эвольвентными зубьями и поверхностной закалкой — износостойкость и долговечность зацепления;
• смазочные каналы или маслёнки для подачи смазки к осям сателлитов — снижение трения и износа;
• балансировка узла в сборе — минимизация вибраций при высоких оборотах;
• посадочная поверхность под подшипник или втулку — точное центрирование в корпусе ВОМ;
• защитные уплотнения (при наличии) — предотвращение попадания грязи и утечки смазки;
• маркировка с указанием артикула и даты изготовления — идентификация детали;
• усиленные зоны в местах крепления и контакта с другими элементами — повышенная долговечность при экстремальных нагрузках;
• антикоррозионное покрытие (фосфатирование или цинкование) — защита от коррозии в условиях повышенной влажности и агрессивной среды;
• узкая конструкция — оптимальная адаптация под габариты корпуса ВОМ трактора МТЗ‑1221.

Место в механизме, и способ взаимодействия с другими элементами

Водило устанавливается в корпусе ВОМ трактора МТЗ‑1221 и взаимодействует с:
• солнечной шестернёй — получает крутящий момент от приводного вала;
• коронной шестернёй (эпициклом) — передаёт момент через сателлиты;
• приводным валом ВОМ — фиксируется на валу или в корпусе ВОМ;
• подшипниками и втулками — опирается на них для обеспечения вращения;
• рычагами и муфтами включения ВОМ — участвует в передаче усилия при включении независимого или синхронного привода;
• корпусом ВОМ — центрируется и фиксируется в заданном положении.
При работе:
• водило вращается вместе с приводным валом или относительно него (в зависимости от режима ВОМ);
• сателлиты, закреплённые на осях водила, обкатываются по солнечной и коронной шестерням;
• крутящий момент передаётся от солнечной шестерни через сателлиты на коронную шестерню или наоборот;
• при включении ВОМ водило передаёт вращение на выходной вал, приводя в действие навесное оборудование;
• в режиме холостого хода водило и сателлиты вращаются с минимальными нагрузками.

На какой технике применяется и в каких узлах устанавливается

Водило 85‑4202060 применяется на:
• тракторах: МТЗ‑1221 и его модификациях;
• узлах: вал отбора мощности (планетарный механизм ВОМ), в составе редуктора ВОМ.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (работа с тяжёлым навесным оборудованием, перегрузка техники);
• ударные нагрузки при резком включении ВОМ или пробуксовке;
• недостаточная смазка осей сателлитов и зубчатых зацеплений — повышенный износ и задиры;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в механизм ВОМ — абразивный износ зубьев и осей;
• коррозия осей и посадочных отверстий водила при эксплуатации во влажной или агрессивной среде;
• перегрев узла из‑за длительной работы под нагрузкой или недостаточного охлаждения;
• нарушение регулировки зацепления шестерён — неравномерный износ зубьев;
• естественный износ зубьев сателлитов и посадочных отверстий в процессе длительной эксплуатации;
• деформация водила из‑за ударных нагрузок или перегрузок;
• использование некачественных трансмиссионных масел — ускоренный износ и коррозия деталей;
• механические повреждения при ремонте (удары, сколы) — нарушение целостности покрытия и структуры металла;
• неправильная установка сателлитов или других элементов планетарного механизма — перекос и неравномерное распределение нагрузки.

Признаки износа

• повышенный шум (гул, стук, скрежет) в зоне ВОМ при его включении или работе;
• вибрации и биения выходного вала ВОМ — передаются на навесное оборудование;
• пробуксовка ВОМ — обороты двигателя растут, но навесное оборудование не вращается или работает с перебоями;
• неравномерное вращение выходного вала ВОМ — рывки и толчки при работе оборудования;
• затруднённое включение ВОМ или его самопроизвольное отключение;
• увеличение люфта в планетарном механизме — ощущается при проверке вручную;
• видимые следы износа (сколы, задиры) на зубьях сателлитов или солнечной шестерни;
• утечка масла из корпуса ВОМ — признак повреждения уплотнений или деформации корпуса;
• перегрев корпуса ВОМ при работе — следствие повышенного трения из‑за износа;
• появление металлической стружки в масле ВОМ — признак износа зубьев или осей сателлитов.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
