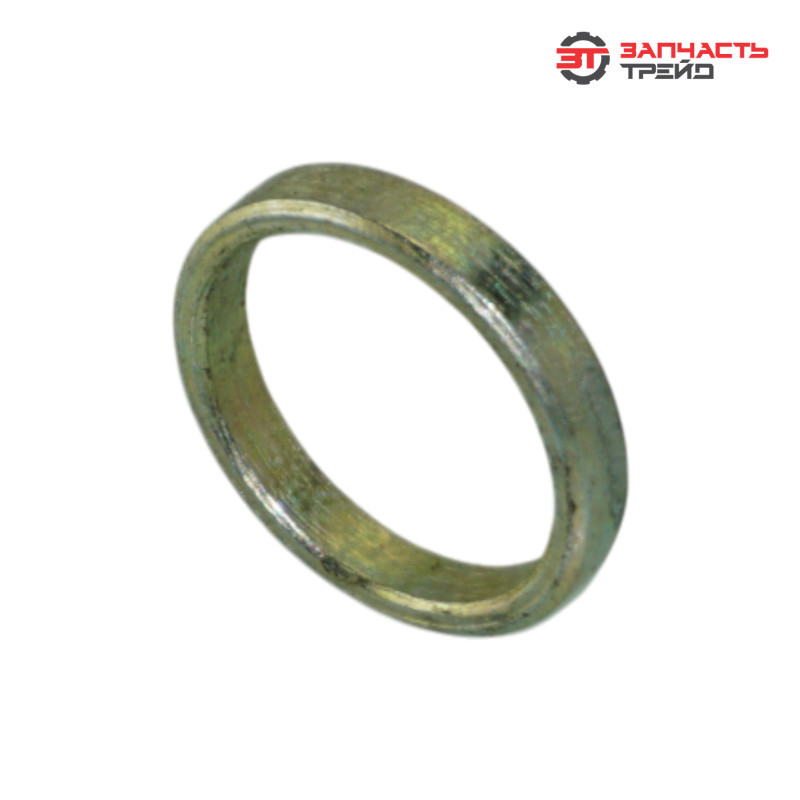

Втулка нижней оси механизма задней навески 70-4605047 (РБ, БЗТДиА) (МТЗ-80/82, МТЗ-1221)

Описание (назначение)

Втулка нижней оси механизма задней навески 70‑4605047 — конструктивный элемент навесного устройства тракторов МТЗ. Деталь устанавливается на нижней оси навески и служит подшипником скольжения для подвижных элементов механизма. Основная функция — обеспечение плавного поворота и перемещения нижней оси при подъёме и опускании навесного оборудования. Втулка снижает трение между сопрягаемыми деталями, распределяет нагрузки по конструкции, защищает ось и раму от износа и деформаций. Элемент работает в условиях высоких динамических нагрузок при эксплуатации трактора с навесными и прицепными агрегатами.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами МТЗ‑80/82 и МТЗ‑1221;
• применение высокопрочных износостойких сталей и антифрикционных сплавов — устойчивость к высоким нагрузкам и трению;
• высокая точность механической обработки поверхностей — минимизация зазоров и люфтов в соединении;
• антикоррозионное покрытие или использование коррозионностойких материалов — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности размеров и посадки;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — повышенная долговечность и ремонтопригодность;
• оптимизация конструкции для работы с повышенными нагрузками, характерными для тракторов МТЗ при использовании тяжёлого навесного оборудования.

Характеристики и артикулы аналогов

• модель: 70‑4605047;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: втулка нижней оси механизма задней навески;
• материал: легированная сталь или антифрикционный сплав (например, БрОЦС5‑5‑5);
• внутренний диаметр: 40 мм;
• внешний диаметр: 55 мм;
• длина втулки: 60 мм;
• тип посадки: прессовая (с натягом);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 70‑4605047‑01, МТЗ 704605047, БЗТДиА 704605047, 70‑4605047‑Б, К 70‑4605047 (аналог от другого производителя), 704605047Б.

Функции и задачи

• обеспечение плавного вращения нижней оси механизма навески с минимальным трением;
• снижение износа оси и сопрягаемых элементов за счёт антифрикционных свойств материала втулки;
• центрирование нижней оси относительно рамы трактора — предотвращение перекосов и заклиниваний при работе навески;
• распределение нагрузок от навесного оборудования на раму — защита конструкции от локальных деформаций;
• компенсация небольших несоосностей и перекосов в механизме навески;
• поддержание стабильного усилия при подъёме и опускании навески;
• предотвращение люфтов в соединениях — обеспечение чёткости управления навесным оборудованием;
• защита оси и рамы от коррозии и абразивного износа — увеличение срока службы узла;
• работа в условиях динамических нагрузок при движении по неровной поверхности и работе с навесными агрегатами;
• обеспечение герметичности зоны контакта (при наличии уплотнительных элементов) — предотвращение попадания грязи и влаги в зону трения.

Конструктивное исполнение и конструктивные особенности

• цилиндрическая форма с высокой точностью обработки внутренней и внешней поверхности — плотная посадка и минимальный зазор с сопрягаемыми деталями;
• антифрикционное покрытие или материал с низким коэффициентом трения — снижение износа и нагрева при вращении;
• смазочные канавки или отверстия на внутренней поверхности — подача смазки к зоне трения;
• фаски на торцах — облегчение монтажа и предотвращение задиров при установке;
• прессовая посадка на оси навески — надёжная фиксация без проворачивания;
• усиленные края втулки — устойчивость к ударным нагрузкам при работе на неровной поверхности или с тяжёлым оборудованием;
• антикоррозионная обработка поверхности — защита от воздействия влаги и технических жидкостей;
• маркировка с указанием артикула и даты изготовления — идентификация детали;
• точная геометрия — исключение перекосов и неравномерного износа;
• совместимость с уплотнительными элементами (при наличии) — предотвращение попадания абразивных частиц в зону трения;
• повышенная толщина стенок — устойчивость к деформациям при высоких нагрузках, характерных для тракторов МТЗ.

Место в механизме, и способ взаимодействия с другими элементами

Втулка устанавливается на нижней оси механизма задней навески трактора и взаимодействует с:
• нижней осью навески — обеспечивает её вращение с минимальным трением;
• рамой трактора — фиксируется в посадочных местах, передавая нагрузки на конструкцию;
• тягами навесного устройства — участвует в передаче усилий от гидросистемы к навеске;
• навесным оборудованием (плуги, культиваторы, прицепы) — воспринимает нагрузки от рабочих органов;
• уплотнениями (при наличии) — предотвращает попадание грязи и влаги в зону трения.
При работе:
• втулка воспринимает радиальные и частично осевые нагрузки от навесного оборудования;
• обеспечивает плавное перемещение навески без заеданий и люфтов;
• снижает износ оси и рамы за счёт антифрикционных свойств материала;
• при подъёме или опускании навески передаёт усилия без потерь;
• в статическом положении удерживает ось в заданном положении, предотвращая самопроизвольные смещения.

На какой технике применяется и в каких узлах устанавливается

Втулка 70‑4605047 применяется на:
• тракторах: МТЗ‑80, МТЗ‑82, МТЗ‑1221 и их модификациях;
• узлах: механизм задней навески, нижняя ось — опора для подвижных элементов навесного устройства.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (работа с тяжёлым навесным оборудованием, прицепами, в тяжёлых дорожных условиях);
• недостаточная смазка контактирующих поверхностей — повышенный износ и задиры;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в зону трения — абразивный износ внутренней поверхности втулки;
• коррозия внутренней или внешней поверхности при эксплуатации во влажной или агрессивной среде;
• перегрев узла из‑за длительной работы под нагрузкой или недостаточного охлаждения;
• деформация втулки из‑за ударных нагрузок (например, при наезде на препятствие с навесным оборудованием в поднятом состоянии);
• естественный износ внутренней поверхности в процессе длительной эксплуатации;
• нарушение регулировки навесного устройства — неравномерное распределение нагрузок;
• использование некачественных смазочных материалов — ускоренный износ и коррозия;
• механические повреждения при ремонте (удары, сколы) — нарушение геометрии и посадки втулки;
• ослабление посадки на оси — проворачивание втулки и повышенный износ оси.

Признаки износа

• повышенный люфт в механизме задней навески — ощущается как стук или вибрация при движении или работе с навеской;
• стук или скрип в зоне нижней оси при подъёме/опускании навески — слышны характерные звуки трения металла о металл;
• затруднённое перемещение навесного оборудования — требуется большее усилие для его подъёма или опускания;
• неравномерный износ оси или сопрягаемых деталей — выявляется при осмотре;
• вибрации на раме или органах управления при работе навески — передаются от изношенной втулки;
• утечка смазочных материалов из зоны трения (при наличии уплотнений) — признак повреждения уплотнений или деформации втулки;
• видимые следы износа (задиры, сколы, коррозия) на поверхности втулки или оси;
• повышенный шум в зоне навески при работе — следствие трения в изношенном узле;
• появление металлической стружки в зоне соединения — признак интенсивного износа втулки и сопрягаемых элементов;
• нарушение геометрии навески или перекосы оборудования — результат износа втулки и увеличения люфтов.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
