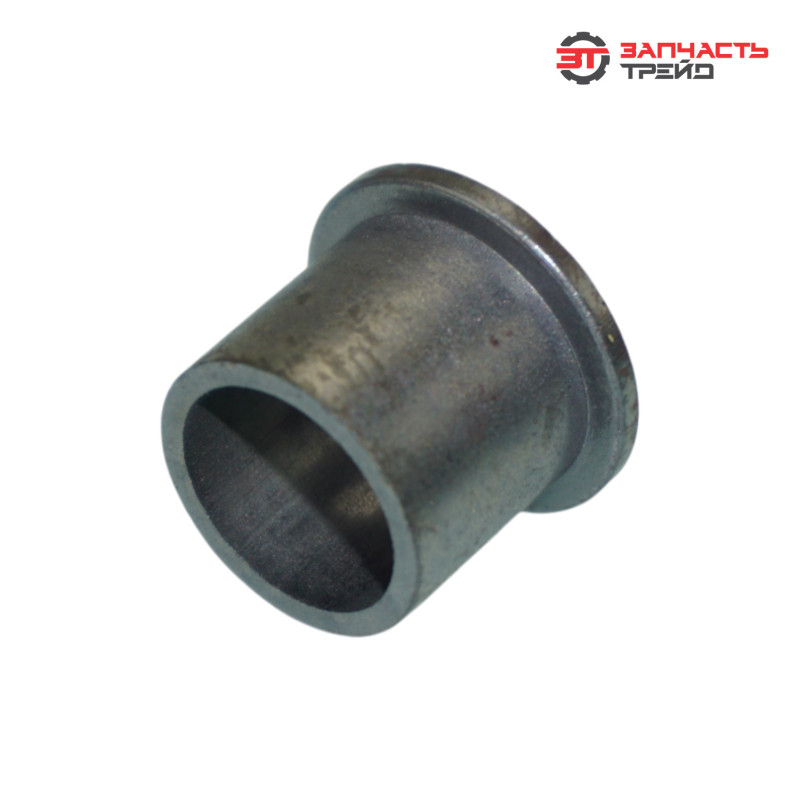

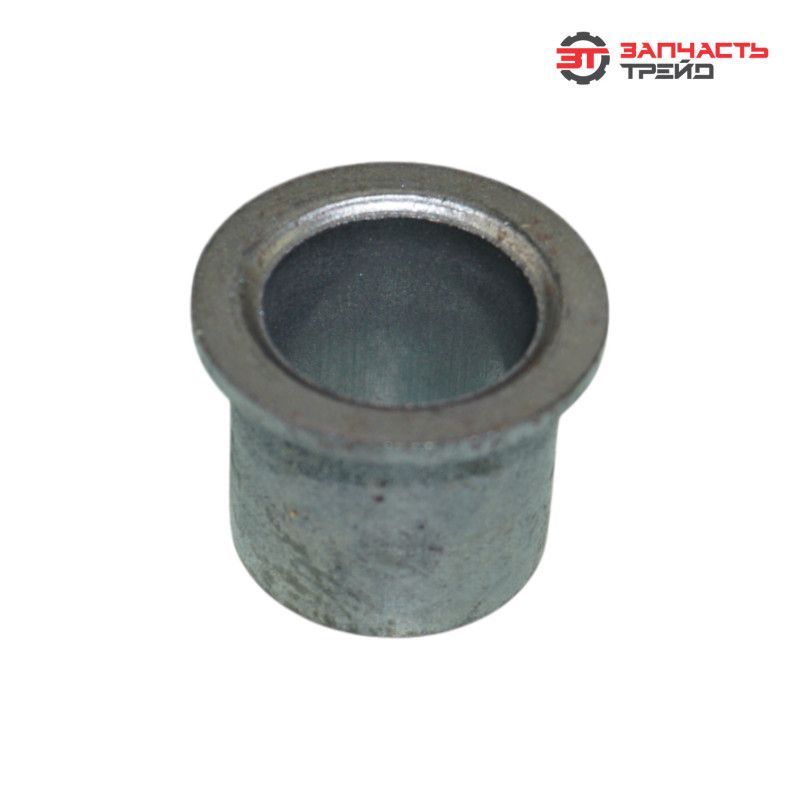

Втулка отжимного рычага 142-1601088 (РБ, БЗТДиА) (МТЗ-1221)

Описание (назначение)

Втулка отжимного рычага 142‑1601088 — конструктивный элемент муфты сцепления трактора МТЗ‑1221. Деталь устанавливается в механизме отжимного рычага и выполняет роль подшипника скольжения. Основная функция — обеспечить плавное и точное перемещение отжимного рычага при включении и выключении сцепления. Втулка снижает трение между рычагом и осью, защищает сопрягаемые поверхности от износа, распределяет нагрузки по конструкции и способствует стабильной работе сцепления. Элемент работает в условиях циклических нагрузок при каждом нажатии на педаль сцепления, а также при передаче крутящего момента от двигателя к трансмиссии.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с трактором МТЗ‑1221;
• применение высокопрочных износостойких сталей и антифрикционных сплавов — устойчивость к высоким нагрузкам и трению;
• высокая точность механической обработки поверхностей — минимизация зазоров и люфтов в соединении;
• антикоррозионное покрытие или использование коррозионностойких материалов — защита от влаги, грязи, технических жидкостей и агрессивных сред;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности размеров и посадки;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — повышенная долговечность и ремонтопригодность;
• оптимизация конструкции для работы с повышенными нагрузками, характерными для сцепления тракторов МТЗ при частых включениях/выключениях.

Характеристики и артикулы аналогов

• модель: 142‑1601088;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: втулка отжимного рычага;
• материал: легированная сталь или антифрикционный сплав (например, БрОЦС5‑5‑5);
• внутренний диаметр: 16 мм;
• внешний диаметр: 25 мм;
• длина втулки: 22 мм;
• тип посадки: прессовая (с натягом);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 142‑1601088‑01, МТЗ 1421601088, БЗТДиА 1421601088, 142‑1601088‑Б, К 142‑1601088 (аналог от другого производителя), 1421601088Б.

Функции и задачи

• обеспечение плавного перемещения отжимного рычага с минимальным трением;
• снижение износа оси и рычага за счёт антифрикционных свойств материала втулки;
• центрирование отжимного рычага относительно оси — предотвращение перекосов и заклиниваний;
• распределение нагрузок от рычага на ось и корпус механизма сцепления — защита конструкции от локальных деформаций;
• компенсация небольших несоосностей и перекосов в механизме сцепления;
• поддержание стабильного усилия при включении/выключении сцепления;
• предотвращение люфтов в соединениях — обеспечение чёткости работы сцепления;
• защита оси и рычага от коррозии и абразивного износа — увеличение срока службы узла;
• работа в условиях циклических нагрузок при частых нажатиях на педаль сцепления;
• обеспечение герметичности зоны контакта (при наличии уплотнительных элементов) — предотвращение попадания грязи и влаги в зону трения.

Конструктивное исполнение и конструктивные особенности

• цилиндрическая форма с высокой точностью обработки внутренней и внешней поверхности — плотная посадка и минимальный зазор с сопрягаемыми деталями;
• антифрикционное покрытие или материал с низким коэффициентом трения — снижение износа и нагрева при перемещении рычага;
• смазочные канавки или отверстия на внутренней поверхности — подача смазки к зоне трения;
• фаски на торцах — облегчение монтажа и предотвращение задиров при установке;
• прессовая посадка на оси отжимного рычага — надёжная фиксация без проворачивания;
• усиленные края втулки — устойчивость к ударным нагрузкам при резких включениях сцепления;
• антикоррозионная обработка поверхности — защита от воздействия влаги и технических жидкостей;
• маркировка с указанием артикула и даты изготовления — идентификация детали;
• точная геометрия — исключение перекосов и неравномерного износа;
• совместимость с уплотнительными элементами (при наличии) — предотвращение попадания абразивных частиц в зону трения;
• повышенная толщина стенок — устойчивость к деформациям при высоких нагрузках, характерных для работы сцепления.

Место в механизме, и способ взаимодействия с другими элементами

Втулка устанавливается на оси отжимного рычага муфты сцепления трактора и взаимодействует с:
• отжимным рычагом — обеспечивает его перемещение с минимальным трением;
• осью рычага — фиксируется на ней, передавая нагрузки;
• корпусом механизма сцепления — участвует в общей схеме крепления и центрирования рычага;
• выжимным подшипником — косвенно влияет на его работу через перемещение рычага;
• пружинами сцепления — воспринимает усилия от них при включении/выключении муфты.
При работе:
• втулка воспринимает радиальные и частично осевые нагрузки от перемещения рычага;
• обеспечивает плавное включение и выключение сцепления без заеданий и люфтов;
• снижает износ оси и рычага за счёт антифрикционных свойств материала;
• при нажатии на педаль сцепления передаёт усилие без потерь;
• в статическом положении удерживает рычаг в заданном положении, предотвращая самопроизвольные смещения.

На какой технике применяется и в каких узлах устанавливается

Втулка 142‑1601088 применяется на:
• тракторах: МТЗ‑1221 и его модификациях;
• узлах: муфта сцепления, механизм отжимного рычага — опора для оси рычага, участвующего в разъединении дисков сцепления.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (частые включения/выключения сцепления, работа в тяжёлых дорожных условиях);
• недостаточная смазка контактирующих поверхностей — повышенный износ и задиры;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в зону трения — абразивный износ внутренней поверхности втулки;
• коррозия внутренней или внешней поверхности при эксплуатации во влажной или агрессивной среде;
• перегрев узла из‑за длительной работы под нагрузкой или недостаточного охлаждения;
• деформация втулки из‑за ударных нагрузок (например, при резком нажатии на педаль сцепления);
• естественный износ внутренней поверхности в процессе длительной эксплуатации;
• нарушение регулировки сцепления — неравномерное распределение нагрузок;
• использование некачественных смазочных материалов — ускоренный износ и коррозия;
• механические повреждения при ремонте (удары, сколы) — нарушение геометрии и посадки втулки;
• ослабление посадки на оси — проворачивание втулки и повышенный износ оси и рычага.

Признаки износа

• повышенный люфт в механизме сцепления — ощущается как стук или вибрация при нажатии на педаль сцепления;
• стук или скрип в зоне сцепления при включении/выключении — слышны характерные звуки трения металла о металл;
• затруднённое включение передач — требуется большее усилие или многократное повторение попытки включения;
• неравномерный износ оси или рычага — выявляется при осмотре;
• вибрации на педали сцепления или рычаге КПП при работе — передаются от изношенной втулки;
• утечка смазки из зоны соединения (при наличии уплотнений) — признак повреждения уплотнений или деформации втулки;
• видимые следы износа (задиры, сколы, коррозия) на поверхности втулки или оси;
• повышенный шум в зоне сцепления при работе — следствие трения в изношенном узле;
• появление металлической стружки в масле картера сцепления — признак интенсивного износа втулки и сопрягаемых элементов;
• пробуксовка или прерывистое включение сцепления — результат износа втулки и увеличения люфтов.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
