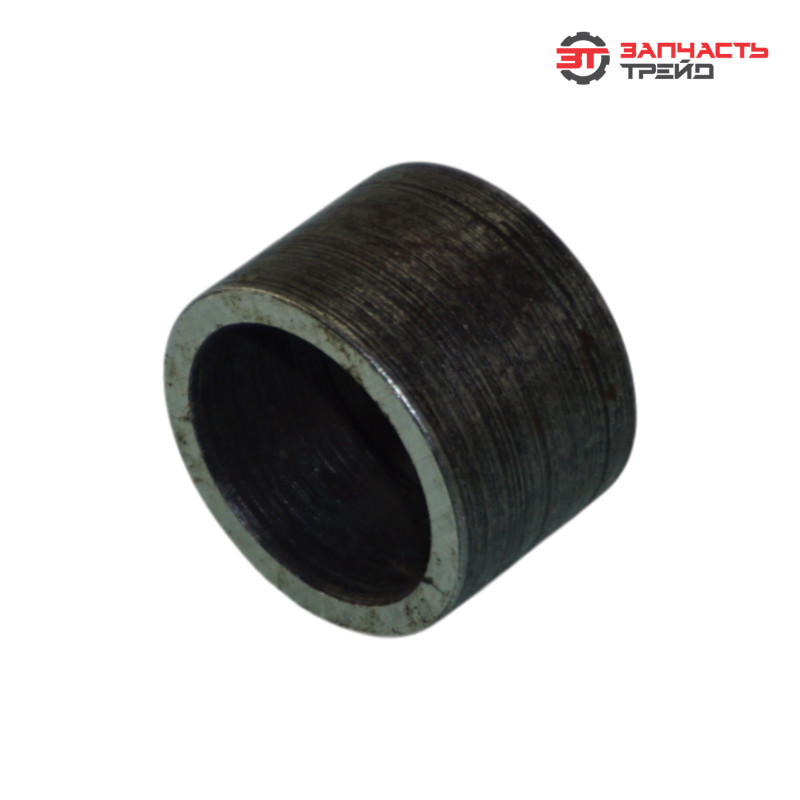

Втулка промежуточной опоры карданного вала 72-2209017 (РБ, БЗТДиА) (МТЗ-80/82)

Описание (назначение)

Втулка промежуточной опоры карданного вала 72‑2209017 — компонент трансмиссии тракторов МТЗ‑80 и МТЗ‑82. Деталь служит посадочным элементом в конструкции промежуточной опоры карданного вала. Её основная задача — обеспечить точное позиционирование и плавное вращение карданного вала, минимизировать трение и снизить динамические нагрузки в трансмиссии. Втулка воспринимает радиальные нагрузки, возникающие при передаче крутящего момента, и способствует стабильной работе карданной передачи, особенно в условиях неровностей дорожного покрытия и при работе с навесным оборудованием.

Преимущества бренда БЗТДиА

• точное соответствие оригинальным спецификациям МТЗ — гарантированная совместимость с тракторами серии;
• применение высокопрочных легированных сталей или антифрикционных сплавов — повышенная износостойкость и долговечность;
• высокая точность механической обработки поверхностей (допуски в пределах микрометров) — обеспечение идеальной посадки и исключение люфтов;
• антикоррозионное покрытие или использование коррозионностойких материалов — защита от влаги, грязи, трансмиссионных масел и агрессивных сред;
• стабильная работа в широком диапазоне температур (от −40 до +120);
• соответствие отраслевым стандартам и техническим условиям Минского тракторного завода;
• многоступенчатый контроль качества на производстве — проверка твёрдости материала, точности размеров и посадки;
• наличие гарантии от производителя (6–12 месяцев) — уверенность в надёжности запчасти;
• широкая дилерская сеть в России и странах СНГ — доступность деталей и сервисного обслуживания;
• продуманная конструкция с учётом реальных условий эксплуатации сельхозтехники — устойчивость к ударным нагрузкам, вибрациям и запылённости;
• оптимизация конструкции для работы в условиях повышенных нагрузок при использовании полного привода и навесного оборудования.

Характеристики и артикулы аналогов

• модель: 72‑2209017;
• производитель: БЗТДиА, Республика Беларусь;
• тип детали: втулка промежуточной опоры карданного вала;
• материал: легированная сталь или антифрикционный сплав (например, бронза);
• внутренний диаметр: 32 мм;
• внешний диаметр: 48 мм;
• длина втулки: 65 мм;
• тип посадки: прессовая (с натягом);
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 72‑2209017‑01, МТЗ 722209017, БЗТДиА 722209017, 72‑2209017‑Б, К 72‑2209017 (аналог от другого производителя), 722209017Б.

Функции и задачи

• обеспечение плавного вращения карданного вала в промежуточной опоре;
• снижение вибрации и динамических нагрузок в карданной передаче;
• центрирование карданного вала относительно корпуса опоры — предотвращение перекосов и заклиниваний;
• распределение радиальных и осевых нагрузок от карданного вала на корпус промежуточной опоры;
• компенсация небольших несоосностей и перекосов в механизме карданной передачи;
• поддержание стабильной передачи крутящего момента без потерь и рывков;
• предотвращение люфтов в соединениях — обеспечение чёткости работы трансмиссии;
• защита вала и корпуса от износа за счёт антифрикционных свойств материала втулки;
• работа в условиях динамических нагрузок при движении по неровной поверхности, работе на склонах и в тяжёлых почвенных условиях;
• обеспечение герметичности зоны контакта (при наличии уплотнительных элементов) — предотвращение попадания грязи и влаги в зону трения.

Конструктивное исполнение и конструктивные особенности

• цилиндрическая форма с высокой точностью обработки внутренней и внешней поверхности — плотная посадка и минимальный зазор с сопрягаемыми деталями;
• использование легированной стали или антифрикционного сплава с низким коэффициентом трения — устойчивость к износу и нагреву;
• смазочные канавки или отверстия на внутренней поверхности — подача смазки к зоне трения;
• фаски на торцах — облегчение монтажа и предотвращение задиров при установке;
• прессовая посадка в корпусе промежуточной опоры — надёжная фиксация без проворачивания;
• антикоррозионная обработка поверхности (оцинковка, фосфатирование или хромирование) — защита от воздействия влаги и технических жидкостей;
• маркировка с указанием артикула и даты изготовления — идентификация детали;
• точная геометрия — исключение перекосов и неравномерного износа;
• повышенная толщина стенок — устойчивость к деформациям при высоких нагрузках;
• совместимость с уплотнительными элементами (при наличии) — предотвращение попадания абразивных частиц в зону трения.

Место в механизме, и способ взаимодействия с другими элементами

Втулка устанавливается в корпусе промежуточной опоры карданного вала трактора и взаимодействует с:
• карданным валом — обеспечивает его вращение с минимальным трением;
• корпусом промежуточной опоры — фиксируется в посадочных местах, передавая нагрузки на конструкцию;
• подшипниками (если предусмотрены) — участвует в общей схеме центрирования вала;
• уплотнительными элементами — предотвращает попадание грязи и влаги в зону трения;
• крепёжными элементами (болтами, гайками) — удерживается в заданном положении.
При работе:
• втулка воспринимает радиальные и частично осевые нагрузки от карданного вала;
• обеспечивает плавное вращение вала без заеданий и люфтов;
• снижает износ вала и корпуса за счёт антифрикционных свойств материала;
• при передаче крутящего момента распределяет нагрузки равномерно;
• в статическом положении удерживает вал в заданном положении, предотвращая самопроизвольные смещения;
• компенсирует небольшие перекосы и несоосности, возникающие при сборке или эксплуатации.

На какой технике применяется и в каких узлах устанавливается

Втулка 72‑2209017 применяется на:
• тракторах: МТЗ‑80, МТЗ‑82, МТЗ‑90/92, МТЗ‑510/512, МТЗ‑520/522, МТЗ‑570, МТЗ‑821/921, МТЗ‑822, МТЗ‑826, МТЗ‑900/920/950/952, МТЗ‑920.4/952.4, МТЗ‑922, МТЗ‑923, МТЗ‑1021.3 и их модификациях;
• узлах: промежуточная опора карданного вала трансмиссии — элемент, обеспечивающий поддержку и центрирование карданного вала между коробкой передач и мостом (передним или задним).

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (работа с прицепами, навесным оборудованием, в тяжёлых дорожных условиях);
• недостаточная смазка контактирующих поверхностей — повышенный износ и задиры;
• попадание абразивных частиц (пыль, песок, металлическая стружка) в зону трения — абразивный износ внутренней поверхности втулки;
• коррозия внутренней или внешней поверхности при эксплуатации во влажной или агрессивной среде;
• перегрев узла из‑за длительной работы под нагрузкой или недостаточного охлаждения;
• деформация втулки из‑за ударных нагрузок (например, при резком старте или наезде на препятствие);
• естественный износ внутренней поверхности в процессе длительной эксплуатации;
• нарушение регулировки карданной передачи — неравномерное распределение нагрузок;
• использование некачественных смазочных материалов — ускоренный износ и коррозия;
• механические повреждения при ремонте (удары, сколы) — нарушение геометрии и посадки втулки;
• ослабление посадки в корпусе — проворачивание втулки и повышенный износ корпуса и вала.

Признаки износа

• повышенный люфт в карданной передаче — ощущается как стук или вибрация при включении передачи или движении по неровностям;
• стук или скрип в зоне промежуточной опоры при работе трансмиссии — слышны характерные звуки трения металла о металл;
• вибрация карданного вала или всей трансмиссии при движении — передаётся на раму и кабину;
• неравномерный износ шлицов или крестовин карданного вала — выявляется при осмотре;
• утечка трансмиссионного масла из зоны соединения (при наличии уплотнений) — признак повреждения уплотнений или деформации втулки;
• видимые следы износа (задиры, сколы, коррозия) на поверхности втулки или вала;
• повышенный шум в зоне промежуточной опоры при работе трансмиссии — следствие трения в изношенном узле;
• появление металлической стружки в масле трансмиссии — признак интенсивного износа втулки и сопрягаемых элементов;
• пробуксовка или прерывистая передача крутящего момента — результат износа втулки и увеличения люфтов;
• увод трактора в сторону при движении с включённым полным приводом — следствие перекоса карданного вала из‑за износа втулки.

Производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) — белорусский производитель запчастей для сельхозтехники, расположенный в г. Бобруйске. Завод специализируется на выпуске компонентов трансмиссии, ходовой части и других узлов для тракторов МТЗ. Ключевые особенности:
• продукция разрабатывается с учётом требований Минского тракторного завода;
• производство оснащено современным оборудованием для механической обработки, термообработки и сборки;
• многоступенчатый контроль качества на всех этапах (от входного контроля материалов до финальной проверки готовой детали);
• соответствие отраслевым стандартам и техническим условиям;
• поставки на сборочные конвейеры МТЗ и на рынок запасных частей;
• широкая дилерская сеть в России и странах СНГ;
• оптимальное соотношение цены и качества;
• наличие гарантии от производителя (обычно 6–12 месяцев);
• экологичное производство с соблюдением современных стандартов безопасности;
• многолетний опыт работы и репутация надёжного поставщика комплектующих для сельхозтехники.
