Втулка управления редуктором 70-1723032 (РБ, БЗТДиА) (МТЗ-80/82)

Описание

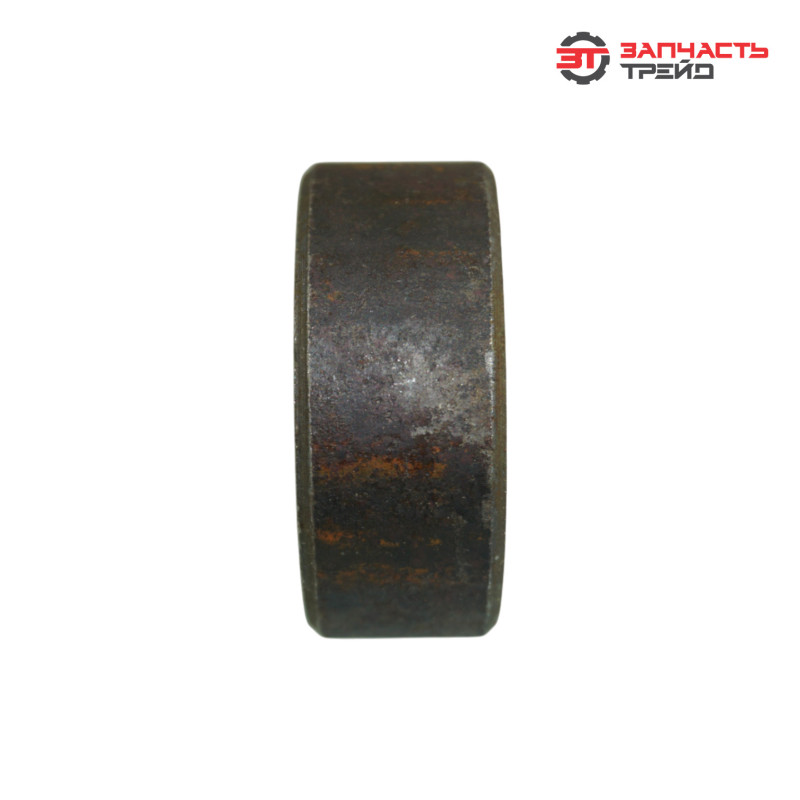

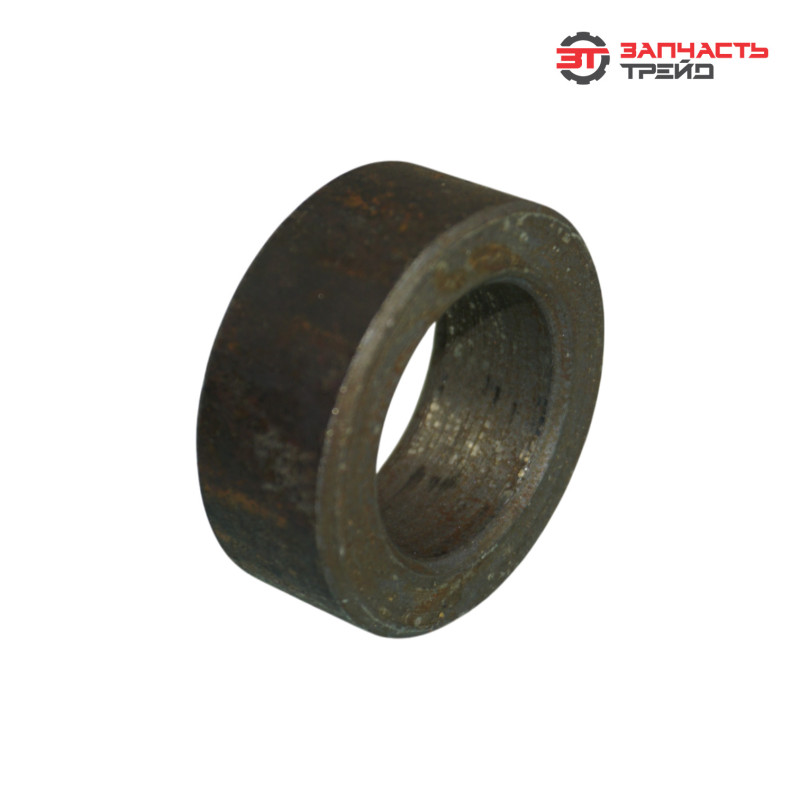

Втулка управления редуктором 70‑1723032 — деталь трансмиссии тракторов МТЗ‑80 и МТЗ‑82 производства БЗТДиА (Республика Беларусь). Представляет собой цилиндрическую втулку, входящую в состав механизма управления редуктором. Обеспечивает точное перемещение управляющих элементов, снижает трение в подвижных соединениях и способствует стабильной работе редуктора. Деталь играет важную роль в передаче управляющих воздействий от рычагов к исполнительным механизмам редуктора, гарантируя чёткость и надёжность переключений.

Функции и задачи

• обеспечение точного осевого перемещения управляющих тяг и рычагов в механизме редуктора;
• снижение трения между подвижными элементами системы управления редуктором;
• защита сопряжённых металлических деталей от износа и задиров;
• поддержание заданного зазора в соединениях для корректной работы механизма управления;
• передача управляющих усилий от рычагов оператора к исполнительным элементам редуктора;
• гашение незначительных вибраций и ударных нагрузок в системе управления;
• обеспечение плавности и чёткости переключений режимов работы редуктора;
• предотвращение заеданий и заклиниваний в механизме управления при эксплуатации;
• сохранение геометрии и точности посадки элементов узла в условиях переменных нагрузок.

Характеристики и артикулы аналогов

• модель: 70-1723032;
• производитель: БЗТДиА, Республика Беларусь;
• материал: конструкционная сталь с антикоррозионной обработкой;
• тип детали: втулка управления редуктором;
• температурный диапазон эксплуатации: от −40 до +120;
• аналоги: 70-1723032-А, 70-1723099, варианты от сторонних производителей с идентичными размерами и материалом.

Конструктивное исполнение и конструктивные особенности

• цилиндрическая форма — обеспечивает точную посадку в посадочное место механизма управления редуктором;
• гладкие рабочие поверхности — минимизируют трение при перемещении управляющих элементов;
• наличие фасок на торцах — облегчает установку, предотвращает повреждение кромок при монтаже;
• точность изготовления — минимальные допуски для исключения люфтов и перекосов;
• антикоррозионное покрытие — защищает от воздействия влаги, грязи и технических жидкостей;
• высокая износостойкость — сохраняет размеры и форму при длительной эксплуатации;
• стойкость к ударным нагрузкам — выдерживает динамические воздействия при переключении режимов;
• совместимость с другими элементами узла — точная подгонка к сопряжённым деталям механизма управления редуктором;
• возможность дополнительной смазки — наличие конструктивных элементов для подачи смазочных материалов в зону трения.

Место в механизме, и способ взаимодействия с другими элементами

Втулка устанавливается в корпусе механизма управления редуктором трансмиссии тракторов МТЗ. Взаимодействие с элементами:
• внутренней поверхностью контактирует с управляющей тягой или валом, обеспечивая их плавное перемещение;
• наружной поверхностью плотно прилегает к корпусу редуктора, фиксируя положение управляющих элементов;
• участвует в передаче управляющих усилий от рычагов к исполнительным механизмам редуктора;
• воспринимает осевые и радиальные нагрузки, возникающие при переключении режимов работы;
• служит направляющей для подвижных элементов системы управления, предотвращая их смещение и перекосы;
• защищает сопряжённые детали от прямого контакта и износа, снижая трение в узле;
• способствует поддержанию точности переключений и чёткости фиксации режимов редуктора.

На какой технике применяется и в каких узлах устанавливается

Применяется на технике:
• тракторы: МТЗ‑80, МТЗ‑82 и их модификации.

Устанавливается в узлах:
• трансмиссия трактора;
• механизм управления редуктором (ходоуменьшителем);
• система переключения режимов работы редуктора.

Причины износа

• длительная эксплуатация с превышением расчётных нагрузок (частые переключения, работа в тяжёлых условиях);
• недостаточная смазка или её отсутствие — приводит к сухому трению и ускоренному износу поверхностей;
• попадание абразивных частиц (песка, металлической стружки, грязи) в зону трения — вызывает абразивный износ втулки;
• коррозия металла — возникает при эксплуатации во влажной среде или при воздействии агрессивных веществ;
• механические повреждения при неправильной установке или ремонте (удары, перекосы, использование несоответствующего инструмента).

Признаки износа

• увеличенный люфт в механизме управления редуктором — ощутимое перемещение управляющих тяг при проверке;
• затруднённое переключение режимов работы редуктора — повышенное усилие на рычагах управления;
• нечёткая фиксация режимов редуктора — самопроизвольное переключение или невозможность установить нужный режим;
• посторонние шумы (стук, скрип) в зоне механизма управления при переключении;
• вибрация или заедание управляющих элементов при попытке переключения режимов.

Вес

Габариты запасной части (длина*ширина*высота)

Габариты упаковки (длина*ширина*высота)
